Мультиметры цифровые VERDO MB2100, 92788-24

Мультиметры цифровые VERDO MB2100 (далее - мультиметры) предназначены для измерения напряжения и силы постоянного и переменного тока, электрического сопротивления, частоты периодических сигналов, электрической емкости, периода следования импульсов, сигналов от термопреобразователей сопротивлений.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	92788-24
Наименование СИ	Мультиметры цифровые
Обозначение типа СИ	VERDO MB2100
Изготовитель	Changzhou Tonghui Electronic Co. Ltd, Китай
Год регистрации	2024
Срок свидетельства	06.08.2029
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия мультиметров основан на преобразовании входного аналогового сигнала с помощью аналого-цифрового преобразователя (АЦП) с низким уровнем шумов в цифровой код, последующей его математической обработке и отображении результатов измерений на дисплее мультиметра.

Мультиметры серийно выпускаются в пяти модификациях: VERDO MB2101, VERDO MB2102, VERDO MB2105, VERDO MB2106, VERDO MB2107, различающихся диапазонами измерений, количеством цифровых разрядов.

Конструктивно мультиметры выполнены в виде моноблока настольного исполнения.

На передней панели мультиметров расположены: выключатель питания, цифровой дисплей, клавиатура, входные разъемы, а также разъемы USB-хост (для VERDO MB2105 MB2106, MB2107).

На задней панели мультиметров расположены: разъем интерфейса RS-232C и/или USB, клемма заземления, разъем сетевого кабеля, этикетка с заводским номером, дополнительные входные разъемы (только для модификации VERDO MB2106), вентилятор обдува (только для модификаций VERDO MB2105, VERDO MB2106, VERDO MB2107).

Управление процессами измерений и обработка данных осуществляется при помощи встроенного микропроцессора. Результаты измерений отображаются на дисплее в цифровом виде. Управление мультиметрами производится с передней панели или через персональный компьютер (ПК) через внешний интерфейс RS-232C или USB.

Внешний вид мультиметров представлен на рисунках 1-3. Знак утверждения типа, знак ТР/ТС, знак поверки и заводской номер (в формате буквенно-цифрового кода) наносятся на корпус мультиметров в виде информационных наклеек, места их нанесения представлены на рисунках 1 и 3.

г)

д)

б)

в)

Рисунок 1 - Внешний вид (передняя панель) мультиметров VERDO MB2100 а) МВ2101, б) МВ2102, в) МВ2105, г) МВ2106, д) МВ2107 (1) - места нанесения знаков утверждения типа

а)

б)

в)

Рисунок 2 - Внешний вид (задняя панель) мультиметров VERDO MB2100 а) МВ2101; б) МВ2102; в) МВ2105, МВ2107; г) МВ2106

г)

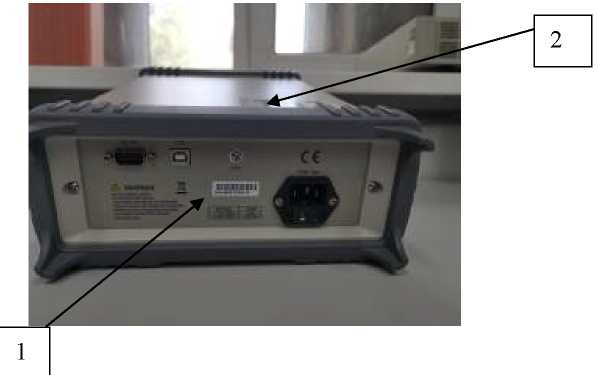

Рисунок 3 - место нанесения заводского номера (1);

место нанесения знака поверки, знака ТР ТС (2) на примере задней панели модификации МВ2102

Пломбировка мультиметров не предусмотрена.

Программное обеспечение

Встроенное программное обеспечение (ПО) всех мультиметров загружается в постоянную память приборов на заводе-изготовителе во время производственного цикла, оно недоступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.

Встроенное ПО выполняет функции управления режимами работы, выбора диапазонов измерений, задания параметров и функций представления и обработки измерительной информации.

Метрологические характеристики мультиметров нормированы с учетом влияния встроенного ПО.

Уровень защиты встроенного ПО мультиметров от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблицах 1а и 1б.

Таблица 1а - Идентификационные данные ПО VERDO MB2101 и VERDO MB2102________

Идентификационные данные (признаки)	Значения
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО, не ниже	004
Цифровой идентификатор ПО	-

Таблица 1б - Идентификационные данные ПО VERDO MB2105, VERDO MB2106 и VERDO MB2107

Идентификационные данные (признаки)	Значения
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО, не ниже	V1.4.29
Цифровой идентификатор ПО	-

Технические характеристики

Метрологические и технические характеристики мультиметров представлены в таблицах 2 - 11.

Таблица 2а - Метрологические характеристики при измерении напряжения постоянного тока

Предел Измерений	Разрешение	Пределы допускаемых основных абсолютных погрешностей	Пределы допускаемых дополнительных абсолютных погрешностей/1 °С
VERDO MB2101
200 мВ	10 мкВ	±(3-10-4-Х + 4-10-4-Хд) мВ	±(3-10-5-Х + 4-10-5-Хд) мВ
2 В	100 мкВ	±(3Ч0-4^Х + 240’^Хд) В	±(3-10-5-Х + 2-10-5-Хд) В
20 В	1 мВ	±(3Ч0’4^Х + 2И0-<Хд) В	±(3-10-5-Х + 2-10-5-Хд) В
200 В	10 мВ	±(3Ч0’4^Х + 2И0-<Хд) В	±(3-10-5-Х + 2-10-5-Хд) В
1000 В	100 мВ	±(3Ч0’4^Х + 2Х0-<Хд) В	±(3-10-5-Х + 2-10-5-Хд) В
VERDO MB2102
500 мВ	10 мкВ	±(2^10-4^Х + 1,6-10-4-Хд) мВ	±(2-10-5-Х + 1,6-10-5-Хд) мВ
5 В	100 мкВ	±(2-10-4-Х + 0,840’^Хд) мВ	±(2-10-5-Х + 0,8-10-5-Хд) мВ
50 В	1 мВ	±(2-10-4-Х + 0,840’^Хд) мВ	±(2-10-5-Х + 0,8-10-5-Хд) мВ
500 В	10 мВ	±(2-10-4-Х + 0,840’^Хд) мВ	±(2-10-5-Х + 0,8-10-5-Хд) мВ
1000 В	100 мВ	±(2-10-4-Х + 0,840’^Хд) мВ	±(2-10-5-Х + 0,8-10-5-Хд) мВ
VERDO MB2106
100 мВ	0,1 мкВ	±(5-10-5-Х + 3,5-10-5-Хд) мВ	±(0,5-10-5-Х + 0,5-10-5-Хд) мВ
1 В	1 мкВ	±(4-10-5-Х + 0,7-10-5-Хд) В	±(0,5-10-5-Х + 0,1-10-5-Хд) В
10 В	10 мкВ	±(3,5-10-5-Х + 0,5-10-5-Хд) В	±(0,5-10-5-Х + 0,1-10-5-Хд) В
100 В	0,1 мВ	±(4,5-10-5-Х + 0,6-10-5-Хд) В	±(0,5-10-5-Х + 0,1-10-5-Хд) В
1000 В	1 мВ	±(4,5-10-5-Х + 1-10-5-Хд) В	±(0,5-10-5-Х + 0,1-10-5-Хд) В

Предел Измерений	Разрешение	Пределы допускаемых основных абсолютных погрешностей	Пределы допускаемых дополнительных абсолютных погрешностей/1 °С
VERDO MB2107
100 мВ	0,1 мкВ	±(7,5-10—5-Х + 0,5-10-5-Хд) мВ	±(0,5-10-5-Х + 0,1-10-5-Хд) мВ
1 В	1 мкВ	±(7,5-10—5-Х + 0,5-10-5-Хд) В	±(0,5-10-5-Х + 0,1-10-5-Хд) В
10 В	10 мкВ	±(7,5-10—5-Х + 0,5-10-5-Хд) В	±(0,5-10-5-Х + 0,1-10-5-Хд) В
100 В	0,1 мВ	±(7,5-10—5-Х + 0,5-10-5-Хд) В	±(0,5-10-5-Х + 0,1-10-5-Хд) В
1000 В	1 мВ	±(7,5-10—5-Х + 0,5-10-5-Хд) В	±(0,5-10-5-Х + 0,1-10-5-Хд) В

Таблица 2б - Метрологические характеристики при измерении напряжения постоянного тока

Предел измерений	Разрешение	Пределы допускаемых абсолютных погрешностей
VERDO MB2105
100 мВ	1 мкВ	±(1,2-10-4-Х + 0,840-4'Хд) мВ
1 В	10 мкВ	±(1-10-4<Х + 0,540-4'Хд) В
10 В	100 мкВ	±(140-4-Х + 0,540-4'Хд) В
100 В	1 мВ	±(140-4-Х + 0,540-4'Хд) В
1000 В	10 мВ	±(140-4-Х + 0,540-4'Хд) В

Таблица 3 а -Метрологические характеристики при измерении силы постоянного тока

Предел измерений	Разрешение	Пределы допускаемых основных абсолютных погрешностей	Пределы допускаемых дополнительных абсолютных погрешностей/1 °С
VERDO MB2101
2 мА	0,1 мкА	±(8-10-4-Х + 2,540-4-Хд) мА	±(840-5-Х + 2,540-5'Хд) мА
20 мА	1 мкА	±(8-10-4-Х + 240-4-Хд) мА	±(840-5-Х + 240-^Хд) мА
200 мА	10 мкА	±(8-10-4-Х + 240-4-Хд) мА	±(840-5-Х + 240-^Хд) мА
2 А	100 мкА	±(340-3-Х + 2,540-4-Хд) А	±(340-4-Х + 2,540-5'Хд) А
20 А 1	1 мА	±(340-3-Х + 2,540-4-Хд) А	±(340-4-Х + 2,540-5'Хд) А
VERDO MB2102
5 мА	0,1 мкА	±(540-4-Х + 140-4-Хд) мА	±(540-5-Х + 140-^Хд) мА
50 мА	1 мкА	±(540-4-Х + 0,840-4'Хд) мА	±(540-5-Х + 0,840-5-Хд) мА
500 мА	10 мкА	±(540-4-Х + 0,840-4'Хд) мА	±(540-5-Х + 0,840-5-Хд) мА
5 А	100 мкА	±(2,540-3^Х + 140-4-Хд) А	±(2,540-4-Х + 140-^Хд) А
20 А 1	1 мА	±(2,540-3^Х + 140-4-Хд) А	±(2,540-4-Х + 140-^Хд) А
Примечания: 1 — при измеренном значении свыше 10 А показания должны считываться в течении 20 сек.

Таблица 3б -Метрологические характеристики при измерении силы постоянного тока

Предел измерений	Разрешение	Пределы допускаемых основных абсолютных погрешностей	Пределы допускаемых дополнительных абсолютных погрешностей/10°С
VERDO MB2106, VERDO M			[B2107
100 мкА	0,1 нА	±(5-10’4-Х + 2,5-10’4-Хд) мкА	±(2-10’4-Х + 3-10’4-Хд) мкА
1 мА	1 нА	±(5-10’4-Х + 0,640-^Хд) мА	±(5-10’4-Х + 0,540-^Хд) мА
10 мА	10 нА	±(5-10’4-Х + 2-10’4-Хд) мА	±(5-10’4-Х + 2-10’4-Хд) мА
100 мА	0,1 мкА	±(5-10’4-Х + 0,540-^Хд) мА	±(5-10’4-Х + 0,540-^Хд) мА
1 А	1 мкА	±(140-3^Х + 1-10-4-Хд) А	±(5-10’4-Х + 140-^Хд) А
3 А	1 мкА	±(240-3^Х + 2-10’4-Хд) А	±(5-10’4-Х + 2-10’4-Хд) А
10 А	10 мкА	±(2,440-3^Х + 2-10’4-Хд) А	±(1-10’3-Х + 4-10’4-Хд) А

Таблица 3в -Метрологические характеристики при измерении силы постоянного тока

Предел измерений	Разрешение	Пределы допускаемых абсолютных погрешностей
VERDO MB2105
100 мкА	1 нА	±(5-10’4-Х + 0,840-^Хд) мкА
1 мА	10 нА	±(5-10’4-Х + 0,540-^Хд) мА
10 мА	0,1 мкА	±(5-10’4-Х + 0,840-^Хд) мА
100 мА	1 мкА	±(5-10’4-Х + 0,540-^Хд) мА
1 А	10 мкА	±(1-10’3-Х + 140-^Хд) А
3 А	10 мкА	±(1,5-10’3-Х + 2-10’4-Хд) А
10 А	100 мкА	±(1-10’3-Х + 140-^Хд) А

Таблица 4а - Метрологические характеристики при измерении электрического сопротивления.

Предел измерений	Разреше ние	Измерительный ток	Пределы допускаемых основных абсолютных погрешностей	Пределы допускаемых дополнительных абсолютных погрешностей/1 °С
VERDO MB2101
200 Ом	10 мОм	0,5 мА	±(140-3^Х + 5-10’4-Хд) Ом	±(Е10-^Х + 5И0-\Хд) Ом
2 кОм	0,1 Ом	0,45 мА	±(Е10-3^Х + 2,5-10’4-Хд) кОм	±(1-10’4-Х + 2,540-5^Хд) кОм
20 кОм	1 Ом	45 мкА	±(Е10-3^Х + 2,5-10’4-Хд) кОм	±(1-10’4-Х + 2,540-5^Хд) кОм
200 кОм	10 Ом	4,5 мкА	±(Е10-3^Х + 2,5-10’4-Хд) кОм	±(1-10’4-Х + 2,540-5^Хд) кОм
2 МОм	100 Ом	450 нА	±(1,5-10’3-Х + 2,5-10’4-Хд) МОм	±(1,5^10-4^Х + 2,540-5^Хд) МОм
20 МОм	1 кОм	45 нА	±(340-3^Х + 5-10’4-Хд) МОм	±(3-10’4-Х + 540-5^Хд) МОм
VERDO MB2102
500 Ом	10 мОм	0,5 мА	±(140-3^Х + 1-10-4-Хд) Ом	±(Е10-^Х + 140-5^Хд) Ом
5 кОм	0,1 Ом	0,45 мА	±(Е10-3^Х + 0,8-10-4-Хд) кОм	±(1-10’4-Х + 0,8-10’5-Хд) кОм
50 кОм	1 Ом	45 мкА	±(Е10-3^Х + 0,8-10-4-Хд) кОм	±(1-10’4-Х + 0,8-10’5-Хд) кОм
500 кОм	10 Ом	4,5 мкА	±(Е10-3^Х + 0,8-10-4-Хд) кОм	±(1-10’4-Х + 0,8-10’5-Хд) кОм
5 МОм	100 Ом	450 нА	±(1,5-10’3-Х + 0,8-10’4-Хд) МОм	±(1,5^10-4^Х + 0,8-10’5-Хд) МОм
50 МОм	1 кОм	45 нА	±(340-3^Х + Ы0-^Хд) МОм	±(3-10’4-Х + 140-5^Хд) МОм

Таблица 4б - Метрологические . характеристики при измерении электрического сопротивления.

Предел измерений	Разреше ние	Измерительный ток	Пределы допускаемых основных абсолютных погрешностей	Пределы допускаемых дополнительных абсолютных погрешностей/10°С
VERDO MB2106
10 Ом	10 мкОм	10 мА	±(1-10-4-Х + 8-10-5-Хд) Ом	±(6-10-5-Х + 8-10-5-Хд) Ом
100 Ом	0,1 мОм	10 мА	±(1-10-4-Х + 4-10-5-Хд) Ом	±(6-10-5-Х + 5-10-5-Хд) Ом
1 кОм	1 мОм	1 мА	±(1-10-4-Х + 1-10-5-Хд) кОм	±(6-10-5-Х + 1-10-5-Хд) кОм
10 кОм	10 мОм	100 мкА	±(1-10-4-Х + 1-10-5-Хд) кОм	±(6-10-5-Х + 1-10-5-Хд) кОм
100 кОм	0,1 Ом	10 мкА	±(1-10-4-Х + 1-10-5-Хд) кОм	±(6-10-5-Х + 1-10-5-Хд) кОм
1 МОм	1 Ом	5 мкА	±(1-10-4-Х + 1-10-5-Хд) МОм	±(1-10-4-Х + 2-10-5-Хд) МОм
10 МОм	10 Ом	500 нА	±(4-10-4-Х + 1-10-5-Хд) МОм	±(3-10-4-Х + 4-10-5-Хд) МОм
100 МОм	100 Ом	500 нА /10 МОм	±(8-10-3-Х + 1-10-4-Хд) МОм	±(1,5-10-2-Х + 2-10-5-Хд) МОм
VERDO MB2107
10 Ом	10 мкОм	10 мА	±(2,8-10-4-Х + 2-10-5-Хд) Ом	±(1,2-10-4-Х + 2-10-5-Хд) кОм
100 Ом	0,1 мОм	10 мА	±(1,4-10-4-Х + 1-10-5-Хд) Ом	±(6-10-5-Х + 1-10-5-Хд) Ом
1 кОм	1 мОм	1 мА	±(1,4-10-4-Х + 1-10-5-Хд) Ом	±(6-10-5-Х + 1-10-5-Хд) кОм
10 кОм	10 мОм	100 мкА	±(2,8-10-4-Х + 2-10-5-Хд) кОм	±(1,2-10-4-Х + 2-10-5-Хд) кОм
100 кОм	0,1 Ом	10 мкА	±(1,4-10-4-Х + 1-10-5-Хд) кОм	±(6-10-5-Х + 1-10-5-Хд) кОм
1 МОм	1 Ом	5 мкА	±(1,4-10-4-Х + 1-10-5-Хд) МОм	±(6-10-5-Х + 1-10-5-Хд) МОм
10 МОм	10 Ом	500 нА	±(4-10-4-Х + 1-10-5-Хд) МОм	±(3-10-4-Х + 4-10-5-Хд) МОм
100 МОм	100 Ом	500 нА /10 МОм	±(8-10-3-Х + 1-10-4-Хд) МОм	±(1,5-10-2-Х + 2-10-5-Хд) МОм

Таблица 4в - Метрологические характеристики при измерении электрического сопротивления.

Предел измерений	Разрешение	Измерительный ток	Пределы допускаемых абсолютных погрешностей
VERDO MB2105
10 Ом	0,1 мОм	10 мА	±(5-10-4-Х + 8-10-5-Хд) Ом
100 Ом	1 мОм	10 мА	±(4-10-4-Х + 5-10-5-Хд) Ом
1 кОм	10 мОм	1 мА	±(3-10-4-Х + 4-10-5-Хд) кОм
10 кОм	0,1 Ом	100 мкА	±(3-10-4-Х + 4-10-5-Хд) кОм
100 кОм	1 Ом	50 мкА	±(3-10-4-Х + 4-10-5-Хд) кОм
1 МОм	10 Ом	5 мкА	±(3-10-4-Х + 4-10-5-Хд) МОм
10 МОм	100 Ом	500 нА	±(1-10-3-Х + 4-10-5-Хд) МОм
100 МОм	1 кОм	500 нА/10 МОм	±(1-10-2-Х + 1-10-4-Хд) МОм

Таблица 5 а - Метрологические характеристики при измерении напряжения переменного тока

Пределы измерений	Разрешение	Диапазон частот 1	Пределы допускаемых основных абсолютных погрешностей	Пределы допускаемых дополнительных абсолютных погрешностей/1°С
1	2	3	4	5
VERDO MB2101 2
200 мВ	10 мкВ	от 20 до 50 Гц включ.	±(Ы0-^Х + 240-^Хд) мВ	±(Г10-3^Х + 240-^Хд) мВ
		св. 50 Гц до 20 кГц включ.	±(0,540'2,Х + 1,540-^Хд) мВ	±(0,540-3^Х + 1,540-^Хд) мВ
		св.20 до 50 кГц включ.	±(1,840'2,Х + 2,540-^Хд) мВ	±(1,840'3,Х + 2,540-^Хд) мВ
		св. 50 до 100 кГц включ.	±(340-^Х + 7,540-^Хд) мВ	±(340-3^Х + 7,540-^Хд) мВ
2 В 20 В	100 мкВ 1 мВ	от 20 до 50 Гц включ.	±(Г10-2^Х + 240-^Хд) В	±(140-3^Х + 240-^Хд) В
		св. 50 Гц до 20 кГц включ.	±(0,440-^Х + 0,540-^Хд) В	±(0,440-3^Х + 0,540-^Хд) В
		св.20 до 50 кГц включ.	±(1,540-^Х + 140-^Хд) В	±(1,540'3,Х + 140-^Хд) В
		св. 50 до 100 кГц включ.	±(340’2-Х + 2,540-^Хд) В	±(3-10-3-Х + 2,540-^Хд) В
200 В 750 В	10 мВ 100 мВ	от 50 Гц до 20 кГц включ.	±(0,840-^Х + 0,7540-^Хд) В	±(0,840-3^Х + 0,7540-^Хд) В
		св.20 до 50 кГц включ.	±(1,540-^Х + 140-^Хд) В	±(1,540'3,Х + 140-^Хд) В
		св. 50 до 100 кГц включ.	±(340’2-Х + 2,540-^Хд) В	±(Э40-3^Х + 2,540-^Хд) В
VERDO MB2102 2
500 мВ	10 мкВ	от 20 до 50 Гц включ.	±(Г10-2^Х + 0,840-^Хд) мВ	±(Г10-3^Х + 0,840-^Хд) мВ
		св. 50 Гц до 20 кГц включ.	±(0,540’2-Х + 0,640-^Хд) мВ	±(0,540-3^Х + 0,640-^Хд) мВ
		св.20 до 50 кГц включ.	±(1,540-^Х + 140-^Хд) мВ	±(1,540'3,Х + 140-^Хд) мВ
		св. 50 до 100 кГц включ.	±(340’2-Х + 340-^Хд) мВ	±(340-3^Х + 340-^Хд) мВ
5 В	100 мкВ	от 20 до 50 Гц включ.	±(Г10-2^Х + 0,840-^Хд) мВ	±(Г10-3^Х + 0,840-^Хд) мВ
		св. 50 Гц до 20 кГц включ.	±(0,3540’2-Х + 0,240-^Хд) В	±(0,3540-3^Х + 0,240-^Хд) В
		св.20 до 50 кГц включ.	±(140-^Х + 0,440-^Хд) В	±(Г10-3^Х + 0,440-^Хд) В
		св. 50 до 100 кГц включ.	±(340-^Х + 140-^Хд) В	±(340’3-Х + 140-^Хд) В
50 В	1 мВ	от 20 до 50 Гц включ.	±(140-^Х + 0,840-^Хд) В	±(Г10-3^Х + 0,840-^Хд) В
		св. 50 Гц до 20 кГц включ.	±(0,3540’2-Х + 0,240-^Хд) В	±(0,3540-3^Х + 0,240-^Хд) В
		св.20 до 50 кГц включ.	±(140-^Х + 0,440-^Хд) В	±(Г10-3^Х + 0,440-^Хд) В
		св. 50 до 100 кГц включ.	±(340-^Х + 140-^Хд) В	±(340’3-Х + 140-^Хд) В

1	2	3	4	5
500 В	10 мВ	от 50 Гц до 20 кГц включ.	±(0,540'2,Х + 0,340-^Хд) В	±(0,540-^Х + 0,340-^Хд) В
		св.20 до 50 кГц включ.	±(1-10-2-Х + 0,440-^Хд) В	±(1-10-3-Х + 0,440-^Хд) В
		св. 50 до 100 кГц включ.	±(3-10-2-Х + Г10'3\Хд) В	±(3-10-3-Х + Ы0-^Хд) В
750 В	100 мВ	от 50 Гц до 20 кГц включ.	±(0,540-^Х + 0,340-^Хд) В	±(0,540-^Х + 0,340-^Хд) В
		св.20 до 50 кГц включ.	±(1-10-2-Х + 0,440-^Хд) В	±(Г10-3^Х + 0,440-^Хд) В
		св. 50 до 100 кГц включ.	±(3-10-2-Х + Г10'3\Хд) В	±(3-10-3-Х + Ы0-^Хд) В
Примечание 1 - метрологические характеристики нормируются для частоты до 30 кГц для пределов измерений 500 В и 750 В. 2 - метрологические характеристики приведены для режима работы «Slow».

Таблицы 5б - Метрологические характеристики при измерении напряжения переменного тока

Пределы измерений	Разрешение	Диапазон частот 1	Пределы допускаемых основных абсолютных погрешностей	Пределы допускаемых дополнительных абсолютных погрешностей/10°С
1	2	3	4	5
VERDO MB2106 2
100 мВ 1 В, 10 В 100 В 750 В	0,1 мкВ 1 мкВ 10 мкВ 0,1 мВ 1 мВ	от 3 до 5 Гц включ.	±(Г10-2^Х + 0,340-^Хд) мВ/В	±(140’2-Х + 0,340-^Хд) мВ/В
		св. 5 до 20 Гц включ.	±(3,540-^Х + 0,340-^Хд) мВ/В	±(3,540’3-Х + 0,340-^Хд) мВ/В
		св. 20 Гц до 20 кГц включ.	±(0,640-3^Х + 0,340-^Хд) мВ/В	±(0,640-3^Х + 0,340-^Хд) мВ/В
		св.20 до 50 кГц включ.	±(1,240'3,Х + 0,340-^Хд) мВ/В	±(1,240’3-Х + 0,340-^Хд) мВ/В
		св. 50 до 100 кГц включ.	±(640-3^Х + 0,840-^Хд) мВ/В	±(640-3^Х + 0,840-^Хд) мВ/В
		св. 100 до 300 кГц	±(440’2-Х + 540-^Хд) мВ/В	±(440’2-Х + 540-^Хд) мВ/В

1	2	3	4	5
VERDO MB2107 2
100 мВ 1 В 10 В 100 В 750 В	0,1 мкВ 1 мкВ 10 мкВ 0,1 мВ 1 мВ	от 3 до 5 Гц включ.	±(1-10-2-Х + 0,340-^Хд) мВ/В	±(140-^Х + 0,340-^Хд) мВ/В
		св. 5 до 20 Гц включ.	±(б40-3^Х + 0,840-^Хд) мВ/В	±(б40-3^Х + 0,840-^Хд) мВ/В
		св. 20 Гц до 20 кГц включ.	±(0,940-3^Х + 0,340-^Хд) мВ/В	±(0,940-3^Х + 0,340-^Хд) мВ/В
		св.20 до 50 кГц включ.	±(1,540'3,Х + 0,540-^Хд) мВ/В	±(1,540'3,Х + 0,540-^Хд) мВ/В
		св. 50 до 100 кГц включ.	±(640-3^Х + 0,840-^Хд) мВ/В	±(640-3^Х + 0,840-^Хд) мВ/В
		св. 100 до 300 кГц	±(440'2,Х + 540-^Хд) мВ/В	±(440’2-Х + 540-^Хд) мВ/В
Примечание 1 - метрологические характеристики нормируются для частот до 30 кГц для предела измерений 750 В, до 220 кГц для предела измерений 100 В. 2 - метрологические характеристики приведены для синусоидального входного сигнала >0,3% предела измерений и >1 мВ СКЗ. Единицы измерений допускаемых погрешностей мВ или В, в зависимости от выбранного предела измерений.

Таблица 5в - Метрологические характеристики при измерении напряжения переменного тока

Пределы измерений	Разрешение	Диапазон частот 1	Пределы допускаемых абсолютных погрешностей
VERDO MB2105 2
100 мВ 1 В 10 В 100 В 750 В 3	1 мкВ 10 мкВ 100 мкВ 1 мВ 10 мВ	от 3 до 5 Гц включ.	±(140-^Х + 0,340-^Хд) мВ/В
		св. 5 до 20 Гц включ.	±(3,840-3^Х + 0,340-^Хд) мВ/В
		св. 20 Гц до 20 кГц включ.	±(140-3^Х + 0,340-^Хд) мВ/В
		св.20 до 50 кГц включ.	±(1,540'3,Х + 0,540-^Хд) мВ/В
		св. 50 до 100 кГц включ.	±(б,340-3^Х + 0,840-^Хд) мВ/В
		св. 100 до 300 кГц	±(440-^Х + 540-^Хд) мВ/В
Примечание 1 - метрологические характеристики нормируются для частот до 30 кГц для предела измерений 750 В, до 200 кГц для предела измерений 100 В. 2 - метрологические характеристики указаны для синусоидального входного сигнала >0,3% предела измерений и >1 мВскз. Единицы измерений допускаемых погрешностей мВ или В, в зависимости от выбранного предела измерений.

Таблица 6а - Метрологические характеристики при измерении силы переменного тока

Пределы измерений	Разрешение	Диапазон частот	Пределы допускаемых основных абсолютных погрешностей	Пределы допускаемых дополнительных абсолютных погрешностей/1°С
1	2	3	4	5
VERDO MB2101
2 мА	0,1 мкА	от 20 до 50 Гц включ.	±(1,540'2,Х + 540-^Хд) мА	±(1,540'3,Х + 540-^Хд) мА
		св. 50 Гц до 2 кГц включ.	±(0,540'2,Х + 340-^Хд) мА	±(0,540-3^Х + 340-^Хд) мА
		св. 2 до 20 кГ ц включ.	±(240-^Х + 540-^Хд) мА	±(240-3^Х + 540-^Хд) мА
20 мА	10 мкА	от 20 до 50 Гц включ.	±(1,540-^Х + 540-^Хд) мА	±(1,540'3,Х + 540-^Хд) мА
		св. 50 Гц до 2 кГц включ.	±(0,540’2-Х + 340-^Хд) мА	±(0,540-^Х + 340-^Хд) мА
		св. 2 до 20 кГ ц включ.	±(240'2,Х + 3,840-^Хд) мА	±(240-3^Х + 3,840-^Хд) мА
200 мА	100 мкА	от 20 до 50 Гц включ.	±(1,540-^Х + 540-^Хд) мА	±(1,540'3,Х + 540-^Хд) мА
		св. 50 Гц до 2 кГц включ.	±(0,540’2-Х + 340-^Хд) мА	±(0,540-^Х + 340-^Хд) мА
		св. 2 до 20 кГ ц включ.	±(240'2,Х + 3,840-^Хд) мА	±(240-^Х + 3,840-^Хд) мА
2 А	1 мА	от 20 до 50 Гц включ.	±(240’2-Х + 0,540-^Хд) А	±(240-3^Х + 0,540-^Хд) А
2 А	1 мА	св. 50 Гц до 2 кГц включ.	±(0,540'2,Х + 540-^Хд) А	±(0,540-3^Х + 540-^Хд) А
20 А 1	10 мА	от 20 до 50 Гц включ.	±(240’2-Х + 0,540-^Хд) А	±(240-3^Х + 0,540-^Хд) А
20 А 1	10 мА	св. 50 Гц до 2 кГц включ.	±(0,540'2,Х + 540-^Хд) А	±(0,540-3^Х + 540-^Хд) А
VERDO MB2102
5 мА	0,1 мкА	от 20 до 50 Гц включ.	±(1,540-^Х + 1,640-^Хд) мА	±(1,540'3,Х + 1,640-^Хд) мА
		св. 50 Гц до 2 кГц включ.	±(0,540'2,Х + 0,840-^Хд) мА	±(0,540-3^Х + 0,840-^Хд) мА
		св. 2 до 20 кГ ц включ.	±(240-^Х + 1,640-^Хд) мА	±(240-3^Х + 1,640-^Хд) мА
50 мА	10 мкА	от 20 до 50 Гц включ.	±(1,540-^Х + 1,640-^Хд) мА	±(1,540'3,Х + 1,640-^Хд) мА
		св. 50 Гц до 2 кГц включ.	±(0,540'2,Х + 0,840-^Хд) мА	±(0,540-3^Х + 0,840-^Хд) мА
		св. 2 до 20 кГ ц включ.	±(240-^Х + 1,240-^Хд) мА	±(240-3^Х + 1,240-^Хд) мА
500 мА	100 мкА	от 20 до 50 Гц включ.	±(1,540-^Х + 1,640-^Хд) мА	±(1,540'3,Х + 1,640-^Хд) мА
		св. 50 Гц до 2 кГц включ.	±(0,540'2,Х + 0,840-^Хд) мА	±(0,540-3^Х + 0,840-^Хд) мА
		св. 2 до 20 кГ ц включ.	±(240-^Х + 1,240-^Хд) мА	±(240-3^Х + 1,240-^Хд) мА
5 А	1 мА	от 20 до 50 Гц включ.	±(240’2-Х + 1,640-^Хд) А	±(240-3^Х + 1,640-^Хд) А
5 А	1 мА	св. 50 Гц до 2 кГц включ.	±(0,540'2,Х + 140-^Хд) А	±(0,540-3^Х + 140-^Хд) А

1	2	3	4	5
5 А	1 мА	от 20 до 50 Гц включ.	±(240'2,Х + 1,640-^Хд) А	±(240-3^Х + 1,640-^Хд) А
5 А	1 мА	св. 50 Гц до 2 кГц включ.	±(0,540'2,Х + 140-^Хд) А	±(0,540-3^Х + 140-^Хд) А
20 А 2	10 мА	от 20 до 50 Гц включ.	±(240’2-Х + 1,640-^Хд) А	±(240-3^Х + 1,640-^Хд) А
20 А 2	10 мА	св. 50 Гц до 2 кГц включ.	±(0,540'2,Х + 140-^Хд) А	±(0,540-3^Х + 140-^Хд) А
Примечание 1 - при измеренном значении свыше 10 А показания должны считываться в течении 20 сек.

Таблица 6б - Метрологические характеристики при измерении силы переменного тока

Пределы измерений	Разрешение	Диапазон частот	Пределы допускаемых основных абсолютных погрешностей	Пределы допускаемых дополнительных абсолютных погрешностей/10°С
1	2	3	4	5
VERDO MB2106 1
100 мкА, 1 мА 10 мА 100 мА	0,1 нА 1 нА 10 нА 100 нА	от 3 до 5 Гц включ.	±(1-10-2-Х + 0,440-^Хд) мкА/мА	±(140-^Х + 0,640-^Хд) мкА/мА
		св. 5 Гц до 10 Гц включ.	±(0,340-^Х + 0,440-^Хд) мкА/мА	±(0,3540-^Х + 0,640-^Хд) мкА/мА
		св. 10 Гц до 5 кГц включ.	±(0,140’2-Х + 0,440-^Хд) мкА/мА	±(0,1540'2,Х + 0,640-^Хд) мкА/мА
		св. 5 до 10 кГц включ.	±(0,140’2-Х + 0,440-^Хд) мкА/мА	±(0,340-^Х + 0,640-^Хд) мкА/мА
1А	1мкА	от 3 до 5 Гц включ.	±(1-10-2-Х + 0,440-^Хд) А	±(140-^Х + 0,640-^Хд) А
		св. 5 Гц до 10 Гц включ.	±(0,340-^Х + 0,440-^Хд) А	±(0,3540-^Х + 0,640-^Хд) А
		св. 10 Гц до 5 кГц включ.	±(0,140’2-Х + 0,440-^Хд) А	±(0,1540'2,Х + 0,640-^Хд) А
		св. 5 до 10 кГц включ.	±(0,340-2-Х + 0,440-^Хд) А	±(0,340-^Х + 0,640-^Хд) А
3 А	1 мкА	от 3 до 5 Гц включ.	±(140-^Х + 0,440-^Хд) А	±(140-^Х + 0,640-^Хд) А
		св. 5 Гц до 10 Гц включ.	±(0,340-^Х + 0,440-^Хд) А	±(0,3540-^Х + 0,640-^Хд) А
		св. 10 Гц до 5 кГц включ.	±(0,2340-^Х + 0,440-^Хд) А	±(0,1540'2,Х + 0,640-^Хд) А
		св. 5 до 10 кГц включ.	±(0,340-^Х + 0,440-^Хд) А	±(0,340-^Х + 0,640-^Хд) А
10 А	10 мкА	от 3 до 5 Гц включ.	±(140-^Х + 0,440-^Хд) А	±(140-^Х + 0,640-^Хд) А
		св. 5 Гц до 10 Гц включ.	±(0,340-^Х + 0,440-^Хд) А	±(0,3540-^Х + 0,640-^Хд) А
		св. 10 Гц до 5 кГц включ.	±(0,1540-^Х + 0,440-^Хд) А	±(0,1540'2,Х + 0,640-^Хд) А
		св. 5 до 10 кГц включ.	±(0,1540'2,Х + 0,440-^Хд) А	±(0,340-^Х + 0,640-^Хд) А

1	2	3	4	5
VERDO MB2107 1
100 мкА 1 мА 10 мА 100 мА 1 А	0,1 нА 1 нА 10 нА 100 нА 1 мкА	от 3 до 5 Гц включ.	±(0,Ь10'2,Х + 0,440-^Хд) мкА/мА/А	±(140-^Х + 0,640-^Хд) мкА/мА/А
		св. 5 до 10 Гц включ.	±(0,Ь10'2,Х + 0,440-^Хд) мкА/мА/А	±(140-^Х + 0,640-^Хд) мкА/мА/А
		св. 10 Гц до 5 кГц включ.	±(0,Ь10'2,Х + 0,440-^Хд) мкА/мА/А	±(140-^Х + 0,640-^Хд) мкА/мА/А
		св. 5 до 10 кГц включ.	±(0,Ь10'2,Х + 0,440-^Хд) мкА/мА/А	±(0,340-^Х + 0,640-^Хд) мкА/мА/А
3 А	1 мкА	от 3 до 5 Гц включ.	±(0,2340'2,Х + 0,440-^Хд) А	±(0,1540-^Х + 0,640-^Хд) А
		св. 5 до 10 Гц включ.	±(0,4640'2,Х + 0,840-^Хд) А	±(0,340-^Х + 1,240-^Хд) А
		св. 10 Гц до 5 кГц включ.	±(0,2340'2,Х + 0,440-^Хд) А	±(0,1540-^Х + 0,640-^Хд) А
		св. 5 до 10 кГц включ.	±(0,2340'2,Х + 0,440-^Хд) А	±(0,340-^Х + 0,640-^Хд) А
10 А	10 мкА	от 3 до 5 Гц включ.	±(0,1540'2,Х + 0,440-^Хд) А	±(0,1540-^Х + 0,640-^Хд) А
		св. 5 до 10 Гц включ.	±(0,340’2-Х + 0,840-^Хд) А	±(0,340-^Х + 1,240-^Хд) А
		св. 10 Гц до 5 кГц включ.	±(0,1540-^Х + 0,440-^Хд) А	±(0,1540-^Х + 0,640-^Хд) А
		св. 5 до 10 кГц включ.	±(0,340’2-Х + 0,840-^Хд) А	±(0,640-^Х + 1,240-^Хд) А
Примечание 1 - пределы допускаемых основных погрешностей указаны для синусоидального входного сигнала >1% от предела измерений и >10мкА. Единицы измерений допускаемых погрешностей мкА, мА или А , в зависимости от выбранного предела измерений.

Таблица 6в - Метрологические характеристики при измерении силы переменного тока

Пределы измерений	Разрешение	Диапазон частот	Пределы допускаемых абсолютных погрешностей
VERDO MB2105 1
100 мкА 1 мА 10 мА 100 мА 1 А	1 нА 0,1 мкА 0,1 мкА 1 мкА 10 мкА	от 3 до 5 Гц включ.	±(1-10-2-Х + 0,340'3\Хд) мкА/мА/А
		св. 5 до 20 Гц включ.	±(0,540'2,Х + 0,340-^Хд) мкА/мА/А
		св. 20 Гц до 10 кГц включ.	±(0,2-10-2-Х + 0,440'3,Хд) мкА/мА/А
3 А	10 мкА	от 3 до 5 Гц включ.	±(140’2-Х + 0,340-^Хд) А
		св. 5 до 20 Гц включ.	±(0,540-^Х + 0,340-^Хд) А
		св. 20 Гц до 10 кГц включ.	±(0,2540’2-Х + 0,440'3\Хд) А
10 А	100 мкА	от 3 до 5 Гц включ.	±(140’2-Х + 0,340-^Хд) А
		св. 5 до 20 Гц включ.	±(0,540-^Х + 0,340-^Хд) А
		св. 20 Гц до 10 кГц включ.	±(0,340'2'Х + 0,440'3,Хд) А
Примечание 1 - пределы допускаемых основных погрешностей указаны для синусоидального входного сигнала >1% от предела измерений и >10мкА. Единицы измерений допускаемых погрешностей мкА, мА или А , в зависимости от выбранного предела измерений.

Таблица 7а - Метрологические характеристики при измерении частоты периодических сигналов.

Диапазоны напряжения переменного тока	Диапазон измерений	Разрешение	Пределы допускаемых основных абсолютных погрешностей	Пределы допускаемых дополнительных абсолютных погрешностей/1°С
VERDO MB2101, МВ2102 1
от 100 мВ до 750 В	от 5 до 10 Гц включ.	100 мкГц	±(0,540-^Х + 0,240'3,Хд) Гц	±(0,540'4-Х + 0,240-^Хд) Гц
	св. 10 до 100 Гц включ.	1 мГц	±(0,140-^Х + 0,240'3,Хд) Гц	±(0,140'4-Х + 0,240-^Хд) Гц
	св. 100 Гц до 100 кГц включ.	10 мГц	±(0,540-^Х + 0,840-^Хд) Гц/кГц	±(0,540'4-Х + 0,840-^Хд) Гц/кГц
	св. 100 кГц до 1 МГц	10 Гц	±(0,540’3-Х + 0,840-^Хд) кГц/МГц	±(0,540'4-Х + 0,840-^Хд) кГц/МГц
Примечания 1 - пределы допускаемых основных погрешностей приведены для входного синусоидального или прямоугольного сигнала свыше 100 мВ. Для входного сигнала от 10 до 100 мВ значение погрешности увеличить в 10 раз. Единицы измерений допускаемых

погрешностей Гц, кГц или МГц, в зависимости от выбранного предела измерений или измеряемой величины.

Таблица 7б - Метрологические характеристики при измерении частоты периодических сигналов.

Диапазоны напряжения переменного тока	Диапазон измерений	Разрешение	Пределы допускаемых основных относительных погрешностей	Пределы допускаемых дополнительных относительных погрешностей/1°С
1	2	3	4	5
V			ERDO MB2106 1
от 100 мВ до 750 В	от 2 до 10 Гц включ.	10 мкГ ц	±0,10 %	±0,0002 %
	св. 10 до 100 Гц включ.	100 мкГ ц	±0,03 %	±0,0002 %
	св. 100 Гц до 1 кГц включ.	1 мГц	±0,10 %	±0,0002 %
	св. 1 до 10 кГц включ.	10 мГц	±0,10 %	±0,0002 %
	св. 10 до 100 кГц включ.	100 мГц	±0,10 %	±0,0002 %
	св. 100 до 300 кГц включ.	1 Гц	±0,10 %	±0,0002 %
	св. 300 кГц до 1 МГц включ.	1 Гц	±0,10 %	±0,0002 %
V			ERDO MB2107 1
от 100 мВ до 750 В	от 2 до 10 Гц включ.	10 мкГ ц	±0,100 %	±0,0002 %
	св. 10 до 100 Гц включ.	100 мкГ ц	±0,030 %	±0,0002 %
	св. 100 Гц до 1 кГц включ.	1 мГц	±0,012 %	±0,0002 %
	св. 1 до 10 кГц включ.	10 мГц	±0,012 %	±0,0002 %
	св. 10 до 100 кГц включ.	100 мГц	±0,012 %	±0,0002 %
	св. 100 до 300 кГц включ.	1 Гц	±0,012 %	±0,0002 %

Примечания

1 - пределы допускаемых основных погрешностей приведены для входного синусоидального или прямоугольного сигнала свыше 100 мВ. Для входного сигнала от 10 до 100 мВ значение погрешности увеличить в 10 раз.

Таблица 7в - Метрологические характеристики при измерении частоты периодических сигналов.

Диапазон измерений	Единица младшего разряда	Пределы допускаемых абсолютных погрешностей
VERDO MB2105 1
от 3 до 10 Гц включ.	10 мкГ ц	±(0,540—3^Х + 0,540—3) Гц
св. 10 до 100 Гц включ.	100 мкГ ц	±(0,Г10-3^Х + 0,П10-2) Гц
св. 100 до 1000 Гц включ.	1 мГц	±(0,540-^Х + 0,2-10—2) Гц
св. 1 до 10 кГц включ.	10 мГц	±(0,5-10—2-Х + 0,2-10—4) кГц
св. 10 до 100 кГц включ.	100 мГц	±(0,540-^Х + 0,240—3) кГц
св. 100 до 300 кГц включ.	1 Гц	±(0,540-^Х + 0,2-10—2) кГц
св.300 кГц до 1000 кГц	1 Гц	±(0,5-10—2-Х + 0,2-10—2) кГц
Примечания 1 - пределы допускаемых основных погрешностей приведены для входного синусоидального или прямоугольного сигнала свыше 100 мВ. Для входного сигнала от 10 до 100 мВ значение погрешности увеличить в 10 раз.

Таблица 8а - Метрологические характеристики при измерении электрической емкости.

Предел измерений	Измерительныйток	Пределы допускаемых основных абсолютных погрешностей	Пределы допускаемых дополнительных абсолютных погрешностей/1°С
VERDO MB2105
1 нФ	10 мкА	±(Ы0-2^Х + 0,5-10-2-Хд) нФ	±(0,240-3^Х + 0,140-3^Хд) нФ
10 нФ	10 мкА	±(0,5-10-2-Х + 0,1-10-2-Хд) нФ	±(0,Ы0-3^Х + 0,2-10-4-Хд) нФ
100 нФ	10 мкА	±(0,5-10-2-Х + 0,1-10-2-Хд) нФ	±(0,Ы0-3^Х + 0,2-10-4-Хд) нФ
1 мкФ	100 мкА	±(0,5-10-2-Х + 0,1-10-2-Хд) мкФ	±(0,140-3^Х + 0,2-10—4-Хд) мкФ
10 мкФ	100 мкА	±(0,5-10-2-Х + 0,1-10-2-Хд) мкФ	±(0,Ы0-3^Х + 0,2-10—4-Хд) мкФ
100 мкФ	1 мА	±(0,5-10-2-Х + 0,1-10-2-Хд) мкФ	±(0,140-3^Х + 0,2-10-4-Хд) мкФ
1 мФ	10 мА	±(0,5-10-2-Х + 0,1-10-2-Хд) мФ	±(0,Ы0-3^Х + 0,2-10-4-Хд) мФ
10 мФ	10 мА	±(1-10-2-Х + 0,5-10-2-Хд) мФ	±(0,240-3^Х + 0,140-3^Хд) мФ
VERDO MB2106
1 нФ	10 мкА	±(1-10-2-Х + 0,5-10-2-Хд) нФ	±(0,2Ч0-3^Х + 0,1-10-4-Хд) нФ
10 нФ	10 мкА	±(1-10-2-Х + 0,1-10-2-Хд) нФ	±(0,2Ч0-3^Х + 0,1-10-4-Хд) нФ
100 нФ	10 мкА	±(1-10-2-Х + 0,1-10-2-Хд) нФ	±(0,2Ч0-3^Х + 0,1-10-4-Хд) нФ
1 мкФ	100 мкА	±(1-10-2-Х + 0,1-10-2-Хд) мкФ	±(0,240-3^Х + 0,1-10-4-Хд) мкФ
10 мкФ	100 мкА	±(1-10-2-Х + 0,1-10-2-Хд) мкФ	±(0,240-3^Х + 0,1-10-4-Хд) мкФ
100 мкФ	1 мА	±(1-10-2-Х + 0,1-10-2-Хд) мкФ	±(0,240-3^Х + 0,1-10-4-Хд) мкФ
1 мФ	10 мА	±(1-10-2-Х + 0,2-10-2-Хд) мФ	±(0,240-3^Х + 0,1-10-4-Хд) мФ
10 мФ	10 мА	±(1-10-2-Х + 0,5-10-2-Хд) мФ	±(0,240-3^Х + 0,1-10-4-Хд) мФ

Таблица 8б - Метрологические характеристики при измерении электрической емкости.

Предел измерений	Измерительныйток	Пределы допускаемых основных абсолютных погрешностей	Пределы допускаемых дополнительных относительных погрешностей/1°С
VERDO MB2107
1 нФ	10 мкА	±(Ы0-2^Х + 0,5-10-2-Хд) нФ	±0,02 %
10 нФ	10 мкА	±(0,540'2,Х + 0,140-^Хд) нФ	±0,02 %
100 нФ	10 мкА	±(0,540'2,Х + 0,140-^Хд) нФ	±0,02 %
1 мкФ	100 мкА	±(0,540’2-Х + 0,140-^Хд) мкФ	±0,02 %
10 мкФ	100 мкА	±(0,540’2-Х + 0,140-^Хд) мкФ	±0,02 %
100 мкФ	1 мА	±(0,540’2-Х + 0,140-^Хд) мкФ	±0,02 %
1 мФ	10 мА	±(0,540-2^Х + 0,140'2'Хд) мФ	±0,02 %
10 мФ	10 мА	±(140’2-Х + 0,540-^Хд) мФ	±0,02 %

Таблица 9 - Метрологические характеристики VERDO MB2101, МВ2102 при измерении периода следования импульсов.

Диапазоны напряжения переменного тока 1,2	Диапазон частот	Разрешение	Пределы допускаемых основных абсолютных погрешностей 3	Пределы допускаемых дополнительных абсолютных погрешностей/1°С 3
от 100 мВ до 750 В	от 1 до 10 мкс включ.	0,1 нс	±(0,1-10-3-Х + 0,840—4-Хд) мкс	±(0,1-10-4-Х + 0,8-10-5-Хд) мкс
	св. 10 мкс до 10 мс включ.	1 нс	±(0,140'3,Х + 0,840—4-Хд) мкс/мс	±(0,1-10—4-Х + 0,840'5-Хд) мкс/мс
	св. 10 до 100 мс включ.	1 мкс	±(0,140-3^Х + 0,240'3\Хд) мс	±(0,140—4-Х + 0,2-10—4-Хд) мс
	св. 100 до 200 мс	10 мс	±(0,540-3^Х + 0,240'3\Хд) мс	±(0,5-10—4-Х + 0,2-10—4-Хд) мс

Примечания

1 - пределы допускаемых основных погрешностей приведены для режима работы «Slow».

2 - ограничение частоты до 40кГц, либо скорость нарастания <3*107 Вольт-Гц.

3 - единицы измерений допускаемых погрешностей мкс или мс, в зависимости от выбранного предела измерений или измеряемой

величины.

Таблица 10 - Метрологические характеристики VERDO MB2105, MB2106 и MB2107 при измерении сигналов от термопреобразователей сопротивления_________________________

Диапазон электрического сопротивления

Диапазон температуры

Пределы допускаемых абсолютных погрешностей

от 18,529 до 390,48 Ом

от -200 до +850 °С

±0,05 °С

Примечания

Термопреобразователи сопротивления с номинальными статическими характеристиками Pt100 по ГОСТ 6651-2009

Примечание для таблиц 2 - 10: Х - измеренное значение;

Хд - предел измерений

Таблица 11 -Технические характеристики

Наименование характеристики	VERDO MB2101	VERDO MB2102	VERDO MB2105	VERDO MB2106, VERDO MB2107
Разрядность дисплея	4У2	4'Г	5У2	6У2
Интерфейсы подключения к ПК	USB Device (опционально: или RS232C)	USB Device + RS232C	USB Device, USB Host, RS232C, LAN. (опционально: GPIB, HANDLER)
Потребляемая мощность, В^А, не более	10		30
Питание от сети переменного тока	от 198 до 242 В (с предохранителем 500 мА) 1 от 47,5 до 52,5 Гц
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре до +28 °С), %, не более	от +18 до +28 80
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре до +28 °С), %, не более	от 0 до +40 90
Примечание 1 - возможно питание от сети переменного тока в диапазоне от 99 до 121 В частотой от 47,5 до 52,5 Гц при использовании предохранителя номиналом 1 А.

Знак утверждения типа

наносится на лицевую панель мультиметров методом информационной наклейки.

Комплектность

Комплектность средства измерений приведена в таблице 12.

Таблица 12 - Комплектность мультиметров

Наименование	Обозначение	Количество
Мультиметр цифровой VERDO MB2100 (в соответствии с заказом)	VERDO MB2101 VERDO MB2102 VERDO MB2105 VERDO MB2106 VERDO MB2107	1 шт.
Измерительные провода	_	1 комплект
Кабель сетевой	_	1 шт.
Предохранитель номинал 500 мА	_	2 шт.
Предохранитель номинал 1 А	_	2 шт.
Кабель интерфейса USB-2.01	_	1 шт.
Руководство по эксплуатации (в соответствии с заказом)	_	1 шт.
Примечание: 1 - только для модификаций VERDO MB2105, VERDO MB2106, VERDO MB2107

Сведения о методах измерений

приведены в эксплуатационных документах: «Мультиметр цифровой VERDO MB2101. Руководство по эксплуатации» раздел «Основные измерения»; «Мультиметр цифровой VERDO MB2102. Руководство по эксплуатации» раздел «Основные измерения»; «Мультиметры цифровые VERDO MB2105, VERDO МВ2106, VERDO МВ2107. Руководство по эксплуатации» раздел «Измерение».

Нормативные документы

ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия»;

Приказ Росстандарта от 28 июня 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;

Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;

Стандарт предприятия Changzhou Tonghui Electronic Co. Ltd. Документ №: ES-MB2100-01Y, 2023г.

Номер в ГРСИ РФ:

92788-24

Производитель / заявитель:

Changzhou Tonghui Electronic Co. Ltd, Китай

Год регистрации:

2024

Cрок действия реестра:

06.08.2029

Заказать поверку

Похожие СИ

93725-24

2024

Преобразователи плотности ЭЛМЕТРО-Фломак-ПМ1

Общество с ограниченной ответственностью "ЭлМетро Групп" (ООО "ЭлМетро Групп"), г. Челябинск
