| Номер в госреестре | 92790-24 |
| Наименование СИ | Пирометр |
| Обозначение типа СИ | CellaPort PT 120 AF4 |
| Изготовитель | KELLER HCW GmbH, Германия |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

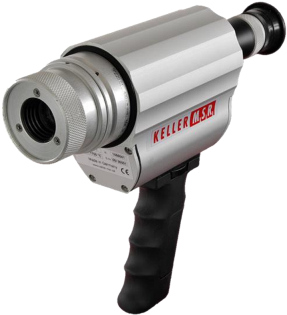

Пирометр CellaPort PT 120 AF4 (далее по тексту - пирометр), предназначен для бесконтактных измерений температуры объектов по их собственному тепловому излучению.
Принцип действия пирометра основан на преобразовании потока инфракрасного излучения исследуемого объекта, переданного через оптическую систему и инфракрасный фильтр на фотоэлектрический приемник, в электрический сигнал, пропорциональный температуре, после чего электрический сигнал преобразуется в цифровой внутренней микропроцессорной системой.
Пирометр представляет собой оптико-электронное устройство, состоящее из: объектива, фокусирующего излучение объекта на термоэлектрический приемник, и электронного блока измерения, регистрации и индикации. Микропроцессорная система пирометра обеспечивает обработку полученного результата измерения и индикацию на жидкокристаллическом дисплее (ж/к) в виде цифрового сигнала текущего значения измеряемой температуры объекта. На корпусе пирометра расположены ж/к дисплей и функциональные кнопки.
Общий вид пирометра представлен на рисунке 1, панель управления - на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование средства измерений не предусмотрено.
Заводской номер в виде цифрового обозначения зав.№ 01/00421 нанесен на корпус пирометра методом цифровой лазерной печати на шильдик, место нанесения которого представлено на рисунке 1.
Объектив
Место нанесения заводского номера
Панель управления

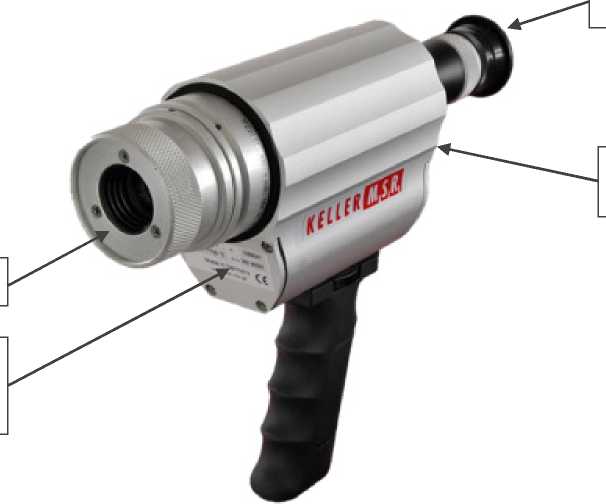

Рисунок 1 - Общий вид пирометра
Окуляр
Светодиод «Параметр»
Выключатель
USB-разъем
Дисплей
Выбор/ изменение параметра
Клавиша режима
Г нездо для зарядки
Индикатор заряда
Окуляр
\ ____________________
Резьба для штатива
Светодиод «Состояние»

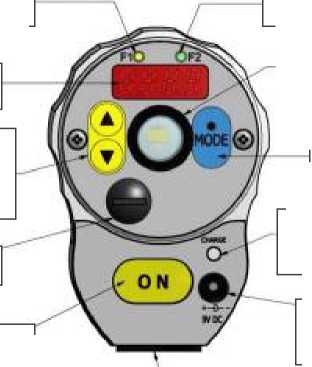

Рисунок 2 - Панель управления
Пирометр функционирует под управлением встроенного программного обеспечения (далее по тексту - ПО), размещенного внутри неразъемного корпуса. ПО осуществляет функции настройки и контроля работы пирометра в процессе измерений, обработки результатов измерений.
ПО записано в энергонезависимой памяти микропроцессора. Несанкционированный доступ к программному обеспечению и измерительной информации исключен конструктивным исполнением прибора.
Предусмотрена возможность передачи данных на персональный компьютер (ПК) через USB-порт. Для обработки данных на ПК может быть использовано ПО CellaView, которое не является метрологически значимым.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от +250 до +2000 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в поддиапазоне температур от +250 °С до +1330 °С включ. - в поддиапазоне температур св. +1330 °С до +2000 °С | ± 4 ± 0,003 Тизм.1) |
| 1) Тизм. - измеренное значение температуры, °С | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Спектральная чувствительность, мкм | от 1,1 до 1,7 |
| Время отклика t98, мс, не более: - при температуре от +250 °С до +750 °С включ. - при температуре св. +750 °С | 50 2 |
| Воспроизводимость, °С | 1 |
| Объектив PZ 20.05: - диапазон фокусировки, м - соотношение расстояние/размер цели | от 0,2 до ж 40:1 |
| Разрешение дисплея, °С | 1 |
| Г абаритные размеры, включая объектив, мм, не более - длина - ширина - высота | 285 68 210 |
| Масса, кг, не более | 1,2 |
| Электропитание от аккумуляторной батареи CellaPort, В | 9 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха (без конденсации), %, не более - атмосферное давление, кПа | от 0 до +50 95 от 96 до 104 |
наносится на титульный лист руководства по эксплуатации печатным способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Пирометр | CellaPort PT 120 AF4 | 1 шт. |
| Кабель USB | _ | 1 шт. |
| Зарядное устройство | _ | 1 шт. |
| Футляр для хранения и переноски | _ | 1 шт. |
| Руководство по эксплуатации | _ | 1 экз. |
приведены в документе «Пирометр CellaPort PT 120 AF4. Руководство по эксплуатации», раздел 7 «Подготовка пирометра к измерениям».
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры».
