| Номер в госреестре | 92791-24 |
| Наименование СИ | Модули прецизионного магазина сопротивлений |
| Обозначение типа СИ | DS338PXIe |
| Изготовитель | Общество с ограниченной ответственностью Научно-техническая фирма "АСД" (ООО НТФ "АСД"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 06.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули прецизионного магазина сопротивлений DS338PXIe (далее по тексту - модули) предназначены для воспроизведений электрического сопротивления постоянного тока по восьми гальванически развязанным друг от друга каналам, для измерений электрического сопротивления постоянного тока по четырехпроводной измерительной схеме по одному каналу.
Принцип действия модулей при воспроизведении электрического сопротивления постоянного тока основан на воспроизведении программно-задаваемого значения сопротивления постоянного тока путем суммирования сопротивлений, выбираемых программой из дискретного ряда значений, а при измерении электрического сопротивления постоянного тока основан на измерении напряжения, образующегося при протекании через электрическое сопротивление с известным значением, формируемое источником опорного тока, и вычислении значения сопротивления, полученного в результате аналого-цифрового преобразования двоичного цифрового кода.
Модули используются в составе контрольно-измерительных систем совместно с носителями модулей, поддерживающими работу с модулями стандарта PXIe, в частности: PXES-2314T (ADLINK), шасси СН-14 PXIe ФТКС.469133.02 или аналогичными, и через соответствующие интерфейсы соединяются информационно с управляющим компьютером.
Модули представляют собой лицевую панель с прикрепленной к ней печатной платой.
Заводской номер в виде цифрового кода, состоящего из арабских цифр, наносится любым технологическим способом на печатную плату модулей.

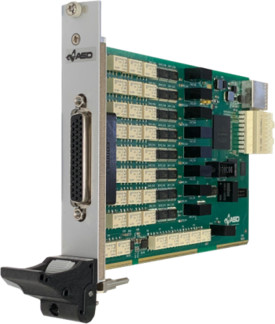

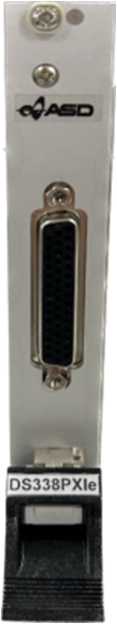

Общий вид модулей с указанием места нанесения заводского номера показан на рисунке 1.
Нанесение знака поверки на модули не предусмотрено.
Пломбирование мест настройки (регулировки) модулей не предусмотрено.
Место нанесения заводского номера
вид спереди
вид сбоку
Рисунок 1 - Общий вид модулей прецизионного магазина сопротивлений DS338PXIe с указанием места нанесения заводского номера
Модули работают под управлением программного обеспечения (далее - ПО), которое выполняет следующие функции:
- считывание измерительной информации;
- передачу измерительной информации ПО верхнего уровня.
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций ds338peV01.dll.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | ds338peV01.dll |
| Номер версии ПО | не ниже 2.5.2 |
| Цифровой идентификатор ПО | 54a617a4cb121467a805a2c4d039c8ee |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Метрологические и основные технические характеристики модулей представлены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны воспроизведений электрического сопротивления постоянного тока, Ом | от 15,00 до 100,00 от 100,0 до 1000,0 от 1000 до 10000 от 10000 до 50000 от 50000 до 100000 |
| Пределы допускаемой абсолютной погрешности воспроизведений электрического сопротивления постоянного тока, Ом: - для диапазона от 15,00 до 100,00 Ом - для диапазона от 100,0 до 1000,0 Ом - для диапазона от 1000 до 10000 Ом - для диапазона от 10000 до 50000 Ом - для диапазона от 50000 до 100000 Ом | ±0,05 ±0,0005-Rx ±0,004-Rx ±0,01-Rx ±0,05-Rx |
| Дискретность воспроизведений электрического сопротивления постоянного тока, Ом | не более 0,001 (в точке 100 Ом) |
| Диапазоны измерений электрического сопротивления постоянного тока, Ом | от 0,00 до 1000,00 от 1000,0 до 10000,0 от 10000 до 100000 от 100000 до 1000000 |
| Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянного тока, Ом: - для диапазона от 0,00 до 1000,00Ом - для диапазона от 1000,0 до 10000,0 Ом - для диапазона от 10000до 100000 Ом - для диапазона от 100000 до 1000000 Ом | ±(0,0004-Rx + 0,02) |
| Примечания: Rx - номинальное значение сопротивления постоянного тока, Ом | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество каналов воспроизведений электрического сопротивления постоянного тока | 8 |
| Количество каналов измерений электрического сопротивления постоянного тока | 1 |
| Напряжение питания постоянного тока, В | 3,30 ± 0,17 12,00 ± 0,60 |
| Габаритные размеры (ширина х высота х длина), мм, не более | 130,5 х 20,0 х 213,8 |
| Масса, кг, не более | 0,4 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более - атмосферное давление, кПа | от +5 до +40 75 от 84,0 до 106,7 |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 10000 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность модулей представлена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Модуль прецизионного магазина сопротивлений DS338PXIe | АСЖТ.421415.338-51 | 1 |
| Модуль прецизионного магазина сопротивлений DS338PXIe. Руководство по эксплуатации | АСЖТ.421415.338-51РЭ | 1 |
| Модуль прецизионного магазина сопротивлений DS338PXIe. Паспорт | АСЖТ.421415.338-51ПС | 1 |
| Модуль прецизионного магазина сопротивлений DS338PXIe. Драйвер Руководство программиста | 643.33191860.35891-01 (34 01) | 1 |
| Устройство коммутационное АМ-338РХ1е | АСЖТ.421415.338-042.51 | 1* |
| Примечание: *В соответствии с заказом. | ||
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации АСЖТ.421415.338-51 РЭ.
Приказ Росстандарта от 30 декабря 2023 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 71289-2024 «Архитектура базовая построения систем контрольноизмерительной аппаратуры PXIe. Технические требования»;
Технические условия ТУ 4258-021-33191860-2023 «Модуль прецизионного магазина сопротивлений DS338PXIe. Технические условия».
