Весы неавтоматического действия WT01, 92792-24

Назначение

Весы неавтоматического действия WT01 (далее — средство измерений) предназначены для измерений массы.

Описание

Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений (материала) вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.

Измеренное значение массы отображается в визуальной форме на дисплее средства измерений, а также может быть сохранено в запоминающем устройстве и/или передано через цифровой интерфейс на периферийные устройства, например, персональный компьютер, вторичный дисплей.

Средство измерений состоит из следующих функциональных узлов:

- роликовый конвейер (конвейер взвешивания, далее — ГПУ), опирающийся на металлическую платформу, которая в свою очередь опирается на четыре тензорезисторных весоизмерительных датчика. ГПУ оснащёно оптическим датчиком нахождения объекта измерений на роликах конвейера взвешивания, а также установкой виброусадки материала;

- роликовый конвейер (подающий конвейер, входит в дополнительную комплектацию средства измерений), закрепленный на отдельной раме, для транспортировки объекта измерений на конвейер взвешивания;

- роликовый конвейер (выходной конвейер, входит в дополнительную комплектацию средства измерений), закрепленный на отдельной раме для транспортировки объекта измерений с конвейера взвешивания;

- электрический шкаф, содержащий: прибор весоизмерительный, устройства питания и коммутации, электронное устройство управления исполнительными механизмами средства измерений, блоки цифровых интерфейсов, цифровые интерфейсы связи и релейные выходы.

Вспомогательные показывающие устройства (сенсорный дисплей для отображения результатов взвешивания), органы управления средством измерений размещены на пульте управления в операторской зоне.

Сигнальные кабели датчиков подключаются через соединительную коробку к прибору весоизмерительному IT2000M, изготовитель «SysTec Systemtechnik und Industrieautomation GmbH», Германия.

К средствам измерений данного типа относятся весы неавтоматического действия модификации 07WT01, 08WT01 с заводскими номерами соответственно: 2011251, 2011151.

Маркировочная табличка средства измерений выполнена в виде пластиковой пластины, крепится на корпус ГПУ средства измерений. Дополнительная маркировочная табличка нанесена на весоизмерительный прибор в виде наклейки, разрушаемой при снятии. Маркировочные таблички средства измерений содержат следующие основные данные:

- торговая марка изготовителя или его полное наименование;

- знак утверждения типа;

- обозначение типа и модификации СИ;

- заводской (серийный) номер СИ;

- максимальная нагрузка (Махе);

- минимальная нагрузка (Min);

- действительная цена деления (d);

- диапазон выборки массы тары;

- год выпуска.

Заводской номер наносится типографским способом на маркировочную табличку в виде цифрового обозначения, состоящего из арабских цифр.

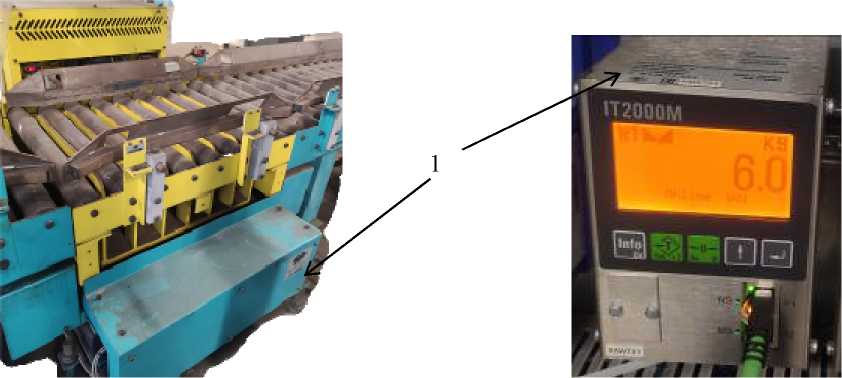

Рисунок 1 - Общий вид ГПУ средства измерений (слева), прибора весоизмерительного IT2000M (справа) (1 - места нанесения маркировочных табличек)

Схема пломбировки для защиты от несанкционированного доступа представлены на рисунке 2.

Рисунок 2 — Схема пломбировки прибора весоизмерительного IT2000M (1 - разрушаемая наклейка)

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) приборов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Идентификационным признаком ПО служит номер версии, может быть просмотрен в соответствующем разделе меню.

ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО приборов через интерфейс пользователя невозможно. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю настройки и регулировки, расположенному на печатной плате прибора. Доступ к параметрам настройки и регулировки возможен только при нарушении пломбы и изменении положения переключателя настройки и регулировки. Кроме того, для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик. Энергонезависимая память защищена переключателем настройки и паролем.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и маркировочную табличку средства измерений.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в п. 3.1. «Описание работы» документа «Весы неавтоматического действия WT01.

Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».
