| Номер в госреестре | 92797-24 |
| Наименование СИ | Ключи динамометрические предельные |
| Обозначение типа СИ | NovaTork |
| Изготовитель | Shanghai UB Machinery Co., Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 02.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Ключи динамометрические предельные NovaTork (далее - ключи) предназначены для измерений заданного крутящего момента силы с установленной погрешностью при нормированной затяжке резьбовых соединений с правой или с правой и левой резьбой.
Принцип работы ключей динамометрических предельных NovaTork основан на срабатывании механизма регулирования значения крутящего момента силы. При достижении заранее установленного значения крутящего момента силы происходит срабатывание предельного механизма, что сопровождается кратковременным звуком (щелчок).
Конструктивно ключи состоят из корпуса, предельного механизма, шкалы с указателем значений крутящего момента силы, фиксатора настроек крутящего момента силы, рукоятки, присоединительного элемента. Внутри корпуса расположен механизм регулировки значения крутящего момента силы и предельный механизм, который срабатывает при достижении установленного значения крутящего момента силы.
Ключи динамометрические предельные NovaTork включают в себя следующие исполнения: NovaTork STM, NovaTork STMH, NovaTork GSM, NovaTork GSMH, NovaTork GSMR, NovaTork CM, NovaTork CMH, NovaTork AUMR и имеют различные модификации с цифровой и буквенной приставкой к основному обозначению модели. Выпускаемые модификации ключей отличаются величиной воспроизводимого крутящего момента силы, ценой деления шкалы, габаритными размерами, массой, типом и размером присоединительного элемента.
В модификациях ключей NovaTork AUMR смена направления нагружения не приводит к смене направления деформации предельного механизма.
Идентификация ключей осуществляется визуальным осмотром корпуса, на котором отображен заводской номер, нанесенный методом гравировки, а также информация о модификации и товарный знак производителя. Заводской номер имеет цифровое обозначение, состоящее из арабских цифр, либо буквенно-цифровое обозначение, состоящее из букв латинского алфавита и арабских цифр.
Цветовое исполнение ключей может меняться по требованию заказчика или по решению изготовителя.
Нанесение знака поверки на ключи не предусмотрено.
Пломбирование ключей не предусмотрено, ограничение от несанкционированного доступа обеспечивается конструкцией ключей, которая может быть вскрыта только при помощи специального инструмента.

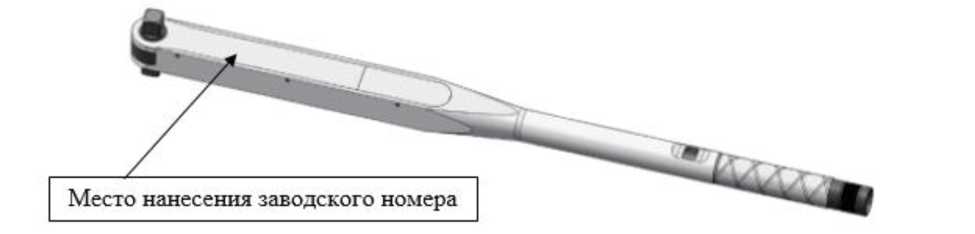

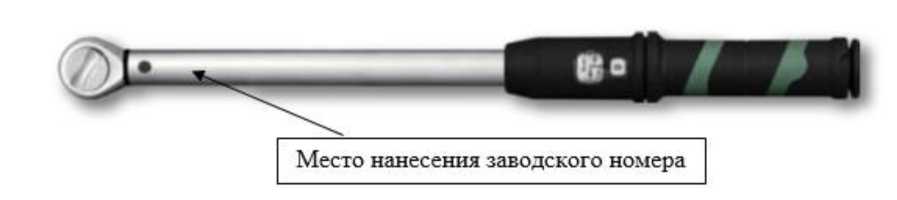

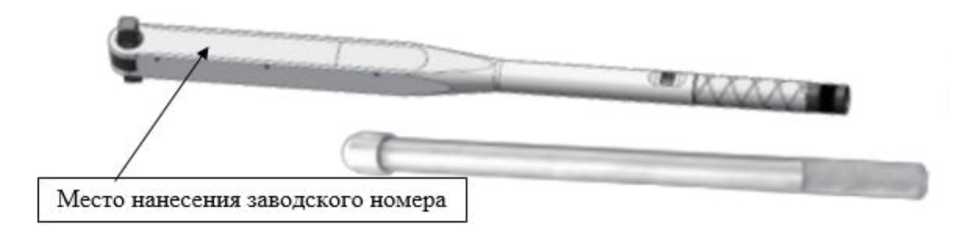

Общий вид ключей представлен на рисунках 1-9.
Рисунок 1 - Общий вид ключей динамометрических предельных NovaTork STM
Рисунок 2 - Общий вид ключей динамометрических предельных NovaTork STMH
Рисунок 3 - Общий вид ключей динамометрических предельных NovaTork GSM
Место нанесения заводского номера
Рисунок 4 - Общий вид ключей динамометрических предельных NovaTork GSMH
Рисунок 5 - Общий вид ключей динамометрических х предельных NovaTork GSMR
Место нанесения заводского номера
Рисунок 6 - Общий вид ключей динамометрических предельных NovaTork CM
Рисунок 7 - Общий вид ключей динамометрических предельных NovaTork CMH
Рисунок 8 - Общий вид ключей динамометрических предельных NovaTork AUMR 4550, NovaTork AUMR4760
Рисунок 9 - Общий вид ключей динамометрических предельных NovaTork AUMR 41000, NovaTork AUMR51500, NovaTork AUMR52000 с одной удлинительной трубой
Таблица 1 - Метрологические характеристики
| Модификация | Диапазон измерений крутящего момента силы, Н-м | Цена деления шкалы, Н/м | Пределы относительной погрешности измерений крутящего момента силы по/против часовой стрелки, % |
| NovaTork STM125 | от 5 до 25 | 0,2 | ±4/±4 |
| NovaTork STM250 | от 10 до 50 | 0,5 | |
| NovaTork STM260 | от 10 до 60 | 0,5 | ±4/±4 |
| NovaTork STM2100 | от 20 до 100 | 0,5 | |
| NovaTork STM3100 | от 20 до 100 | 0,5 | |
| NovaTork STM3150 | от 30 до 150 | 1,0 | |
| NovaTork STM3200 | от 40 до 200 | 1,0 | |
| NovaTork STM3300 | от 60 до 300 | 1,5 | |
| NovaTork STM3340 | от 60 до 340 | 2,0 | |
| NovaTork STM3400 | от 80 до 400 | 2,0 | |
| NovaTork STM4550 | от 100 до 550 | 3,0 | |
| NovaTork STM4750 | от 150 до 750 | 5,0 | |
| NovaTork STM41000 | от 200 до 1000 | 5,0 | |
| NovaTork STM51500 | от 300 до 1500 | 10,0 | |
| NovaTork STMH925 | от 5 до 25 | 0,2 | ±4/- |
| NovaTork STMH950 | от 10 до 50 | 0,5 | |
| NovaTork STMH960 | от 10 до 60 | 0,5 | |
| NovaTork STMH9100 | от 20 до 100 | 0,5 | |
| NovaTork STMH9150 | от 30 до 150 | 1,0 | |
| NovaTork STMH14150 | от 30 до 150 | 1,0 | |
| NovaTork STMH14200 | от 40 до 200 | 1,0 | |
| NovaTork STMH14300 | от 60 до 300 | 1,5 | |
| NovaTork STMH14400 | от 80 до 400 | 2,0 | |
| NovaTork STMH14550 | от 100 до 550 | 3,0 | |
| NovaTork STMH24550 | от 100 до 550 | 3,0 | |
| NovaTork STMH24750 | от 150 до 750 | 5,0 | |
| NovaTork STMH24850 | от 200 до 850 | 5,0 | |
| NovaTork GSM15S | от 1 до 5 | 0,05 | ±4/±4 |
| NovaTork GSM110S | от 2 до 10 | 0,1 | |
| NovaTork GSM115S | от 3 до 15 | 0,15 | |
| NovaTork GSM125S | от 5 до 25 | 0,25 | |
| NovaTork GSM240S | от 8 до 40 | 0,4 | |
| NovaTork GSM260S | от 10 до 60 | 0,5 | |
| NovaTork GSMH95S | от 1 до 5 | 0,05 | ±4/- |
| NovaTork GSMH910S | от 2 до 10 | 0,1 | |
| NovaTork GSMH915S | от 3 до 15 | 0,15 | |
| NovaTork GSMH925S | от 5 до 25 | 0,25 | |
| NovaTork GSMH940S | от 8 до 40 | 0,4 | |
| NovaTork GSMH960S | от 10 до 60 | 0,5 | |
| NovaTork GSMR125S | от 1 до 5 | 0,05 | ±4/- |
| NovaTork GSMR1210S | от 2 до 10 | 0,1 |
| Модификация | Диапазон измерений крутящего момента силы, Н-м | Цена деления шкалы, Н/м | Пределы относительной погрешности измерений крутящего момента силы по/против часовой стрелки, % |
| NovaTork GSMR1215S | от 3 до 15 | 0,15 | ±4/- |
| NovaTork GSMR1225S | от 5 до 25 | 0,25 | |
| NovaTork GSMR1240S | от 8 до 40 | 0,4 | |
| NovaTork GSMR1260S | от 10 до 60 | 0,5 | |
| NovaTork CM1012 | от 2,5 до 12 | 0,025 | ±4/±4 |
| NovaTork CM1020 | от 4 до 20 | 0,05 | |
| NovaTork CM2030 | от 6 до 30 | 0,075 | |
| NovaTork CM3030 | от 6 до 30 | 0,075 | |
| NovaTork CM2060 | от 10 до 60 | 0,25 | |
| NovaTork CM3060 | от 10 до 60 | 0,25 | |
| NovaTork CM2100 | от 20 до 100 | 0,25 | |
| NovaTork CM3100 | от 20 до 100 | 0,25 | |
| NovaTork CM2125 | от 25 до 125 | 0,25 | |
| NovaTork CM3125 | от 25 до 125 | 0,25 | |
| NovaTork CM3200 | от 40 до 200 | 0,5 | |
| NovaTork CM3335 | от 65 до 335 | 0,75 | |
| NovaTork CM3400 | от 80 до 400 | 2,0 | |
| NovaTork CM4335 | от 65 до 335 | 0,75 | |
| NovaTork CM4500 | от 100 до 500 | 1,25 | |
| NovaTork CM4800 | от 160 до 800 | 2,0 | |
| NovaTork CM5800 | от 160 до 800 | 2,0 | |
| NovaTork CM41000 | от 200 до 1000 | 2,5 | |
| NovaTork CM51000 | от 200 до 1000 | 2,5 | |
| NovaTork CM51500 | от 300 до 1500 | 3,0 | |
| NovaTork CM52000 | от 400 до 2000 | 5,0 | |
| NovaTork CM53000 | от 600 до 3000 | 7,5 | |
| NovaTork CM3200L | от 40 до 200 | 0,5 | |
| NovaTork CM3335L | от 65 до 335 | 0,75 | |
| NovaTork CM4335L | от 65 до 335 | 0,75 | |
| NovaTork CM3100S | от 20 до 100 | 0,25 | |
| NovaTork CM4400S | от 80 до 400 | 1,0 | |
| NovaTork CM4500S | от 100 до 500 | 1,25 | |
| NovaTork CMH912 | от 2,5 до 12 | 0,025 | ±4/- |
| NovaTork CMH920 | от 4 до 20 | 0,05 | |
| NovaTork CMH930 | от 6 до 30 | 0,075 | |
| NovaTork CMH960 | от 10 до 60 | 0,25 | |
| NovaTork CMH9100 | от 20 до 100 | 0,25 | |
| NovaTork CMH9125 | от 25 до 125 | 0,25 | |
| NovaTork CMH14200 | от 40 до 200 | 0,5 | |
| NovaTork CMH14335 | от 65 до 335 | 0,75 | |
| NovaTork CMH14400 | от 80 до 400 | 2,0 |
| Модификация | Диапазон измерений крутящего момента силы, Н-м | Цена деления шкалы, Н/м | Пределы относительной погрешности измерений крутящего момента силы по/против часовой стрелки, % |
| NovaTork CMH24500 | от 100 до 500 | 1,25 | ±4/- |
| NovaTork CMH24800 | от 160 до 800 | 2,0 | |
| NovaTork CMH241000 | от 200 до 1000 | 2,5 | |
| NovaTork CMH271500 | от 300 до 1500 | 3,0 | |
| NovaTork CMH272000 | от 400 до 2000 | 5,0 | |
| NovaTork CMH273000 | от 600 до 3000 | 7,5 | |
| NovaTork CMH14335L | от 65 до 335 | 0,75 | |
| NovaTork CMH24400S | от 80 до 400 | 1,0 | |
| NovaTork CMH24500S | от 100 до 500 | 1,25 | |
| NovaTork AUMR4550 | от 100 до 550 | 2,5 | ±4/±4 |
| NovaTork AUMR4760 | от 160 до 760 | 3,0 | |
| NovaTork AUMR41000 | от 200 до 1000 | 5,0 | |
| NovaTork AUMR51500 | от 300 до 1500 | 5,0 | |
| NovaTork AUMR52000 | от 400 до 2000 | 10,0 |
Таблица 2 - Основные технические характеристики
| Модификация | Размер присоединительного квадрата, цилиндра или внутреннего прямоугольника, мм (дюйм) | Габаритная длина, мм, не более | Масса, кг, не более |
| NovaTork STM125 | 6,35 (1/4) | 330 | 1,0 |
| NovaTork STM250 | 9,52 (3/8) | 400 | 1,1 |
| NovaTork STM260 | 9,52 (3/8) | 400 | 1,1 |
| NovaTork STM2100 | 9,52 (3/8) | 440 | 1,2 |
| NovaTork STM3100 | 12,7 (1/2) | 440 | 1,2 |
| NovaTork STM3150 | 12,7 (1/2) | 470 | 1,3 |
| NovaTork STM3200 | 12,7 (1/2) | 500 | 1,4 |
| NovaTork STM3300 | 12,7 (1/2) | 560 | 1,5 |
| NovaTork STM3340 | 12,7 (1/2) | 560 | 1,5 |
| NovaTork STM3400 | 12,7 (1/2) | 710 | 1,8 |
| NovaTork STM4550 | 19,05 (3/4) | 820 | 3,2 |
| NovaTork STM4750 | 19,05 (3/4) | 1110 | 4,1 |
| NovaTork STM41000 | 19,05 (3/4) | 1110 | 4,1 |
| NovaTork STM51500 | 25,4 (1) | 1270 | 4,6 |
| NovaTork STMH925 | 9x121) | 320 | 0,8 |
| NovaTork STMH950 | 9x121) | 390 | 1,0 |
| NovaTork STMH960 | 9x121) | 390 | 1,0 |
| Модификация | Размер присоединительного квадрата, цилиндра или внутреннего прямоугольника, мм (дюйм) | Габаритная длина, мм, не более | Масса, кг, не более |
| NovaTork STMH9100 | 9x121) | 430 | 1,0 |
| NovaTork STMH9150 | 9x121) | 470 | 1,2 |
| NovaTork STMH14150 | 14x181) | 470 | 1,3 |
| NovaTork STMH14200 | 14x181) | 490 | 1,3 |
| NovaTork STMH14300 | 14x181) | 550 | 1,3 |
| NovaTork STMH14400 | 14x181) | 710 | 1,7 |
| NovaTork STMH14550 | 14x181) | 880 | 2,1 |
| NovaTork STMH24550 | 24x321) | 930 | 2,1 |
| NovaTork STMH24750 | 24x321) | 1080 | 4,1 |
| NovaTork STMH24850 | 24x321) | 1150 | 4,3 |
| NovaTork GSM15S | 6,35 (1/4) | 190 | 0,4 |
| NovaTork GSM110S | 6,35 (1/4) | 200 | 0,5 |
| NovaTork GSM115S | 6,35 (1/4) | 220 | 0,5 |
| NovaTork GSM125S | 6,35 (1/4) | 240 | 0,5 |
| NovaTork GSM240S | 9,52 (3/8) | 270 | 0,5 |
| NovaTork GSM260S | 9,52 (3/8) | 320 | 0,7 |
| NovaTork GSMH95S | 9x121) | 180 | 0,4 |
| NovaTork GSMH910S | 9x121) | 190 | 0,4 |
| NovaTork GSMH915S | 9x121) | 200 | 0,5 |
| NovaTork GSMH925S | 9x121) | 220 | 0,5 |
| NovaTork GSMH940S | 9x121) | 250 | 0,5 |
| NovaTork GSMH960S | 9x121) | 290 | 0,6 |
| NovaTork GSMR125S | 122) | 180 | 0,4 |
| NovaTork GSMR1210S | 122) | 190 | 0,4 |
| NovaTork GSMR1215S | 122) | 200 | 0,4 |
| NovaTork GSMR1225S | 122) | 220 | 0,5 |
| NovaTork GSMR1240S | 122) | 250 | 0,5 |
| NovaTork GSMR1260S | 122) | 300 | 0,5 |
| NovaTork CM1012 | 6,35 (1/4) | 290 | 0,7 |
| NovaTork CM1020 | 6,35 (1/4) | 290 | 0,7 |
| NovaTork CM2030 | 9,52 (3/8) | 320 | 0,8 |
| NovaTork CM3030 | 12,7 (1/2) | 320 | 0,8 |
| NovaTork CM2060 | 9,52 (3/8) | 390 | 1,0 |
| NovaTork CM3060 | 12,7 (1/2) | 390 | 1,0 |
| NovaTork CM2100 | 9,52 (3/8) | 450 | 1,0 |
| NovaTork CM3100 | 12,7 (1/2) | 450 | 1,0 |
| NovaTork CM2125 | 9,52 (3/8) | 450 | 1,0 |
| NovaTork CM3125 | 12,7 (1/2) | 450 | 1,0 |
| Модификация | Размер присоединительного квадрата, цилиндра или внутреннего прямоугольника, мм (дюйм) | Габаритная длина, мм, не более | Масса, кг, не более |
| NovaTork CM3200 | 12,7 (1/2) | 470 | 1,2 |
| NovaTork CM3335 | 12,7 (1/2) | 530 | 1,3 |
| NovaTork CM3400 | 12,7 (1/2) | 710 | 1,8 |
| NovaTork CM4335 | 19,05 (3/4) | 530 | 1,3 |
| NovaTork CM4500 | 19,05 (з/4) | 850 | 4,2 |
| NovaTork CM4800 | 19,05 (3/4) | 1050 | 5,1 |
| NovaTork CM5800 | 25,4 (1) | 1050 | 5,1 |
| NovaTork CM41000 | 19,05 (3/4) | 1050 | 5,1 |
| NovaTork CM51000 | 25,4 (1) | 1050 | 5,1 |
| NovaTork CM51500 | 25,4 (1) | 1260 | 8,3 |
| NovaTork CM52000 | 25,4 (1) | 1260 | 8,3 |
| NovaTork CM53000 | 25,4 (1) | 1260 | 9,6 |
| NovaTork CM3200L | 12,7 (1/2) | 530 | 1,3 |
| NovaTork CM3335L | 12,7 (1/2) | 710 | 2,1 |
| NovaTork CM4335L | 19,05 (3/4) | 710 | 2,1 |
| NovaTork CM3100S | 12,7 (1/2) | 370 | 0,9 |
| NovaTork CM4400S | 19,05 (3/4) | 710 | 2,7 |
| NovaTork CM4500S | 19,05 (3/4) | 710 | 2,7 |
| NovaTork CMH912 | 9x121) | 290 | 0,6 |
| NovaTork CMH920 | 9x121) | 290 | 0,6 |
| NovaTork CMH930 | 9x121) | 310 | 0,7 |
| NovaTork CMH960 | 9x121) | 390 | 0,9 |
| NovaTork CMH9100 | 9x121) | 430 | 0,9 |
| NovaTork CMH9125 | 9x121) | 430 | 0,9 |
| NovaTork CMH14200 | 14x181) | 460 | 1,1 |
| NovaTork CMH14335 | 14x181) | 520 | 1,2 |
| NovaTork CMH14400 | 14x181) | 710 | 2,2 |
| NovaTork CMH24500 | 24x321) | 850 | 4,2 |
| NovaTork CMH24800 | 24x321) | 1050 | 5,1 |
| NovaTork CMH241000 | 24x321) | 1050 | 5,1 |
| NovaTork CMH271500 | 27x361) | 1260 | 8,1 |
| NovaTork CMH272000 | 27x361) | 1260 | 8,1 |
| NovaTork CMH273000 | 27x361) | 1260 | 9,4 |
| NovaTork CMH14335L | 14x181) | 700 | 2,0 |
| NovaTork CMH24400S | 24x281) | 710 | 2,7 |
| NovaTork CMH24500S | 24x321) | 710 | 2,9 |
| NovaTork AUMR4550 | 19,05 (3/4) | 820 | 3,0 |
| NovaTork AUMR4760 | 19,05 (3/4) | 820 | 3,3 |
| Модификация | Размер присоединительного квадрата, цилиндра или внутреннего прямоугольника, мм (дюйм) | Габаритная длина, мм, не более | Масса, кг, не более |
| NovaTork AUMR41000 | 19,05 (3/4) | 14103) | 5,7 |
| NovaTork AUMR51500 | 25,4 (1) | 16103) | 9,9 |
| NovaTork AUMR52000 | 25,4 (1) | 23203) | 12,1 |
| 1) - размер внутреннего присоединительного прямоугольника 2) - размер (диаметр) внешнего присоединительного цилиндра 3) - с удлинительной трубой | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Наработка на отказ, циклов, не менее | 5 000 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -5 до +35 от 40 до 80 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ключ моментный предельный NovaTork | модификация в зависимости от заказа | 1 шт. |
| Руководство по эксплуатации | 25.73.30-001-45534070-2023 РЭ | 1 экз. |
| Удлинительные трубы | — | Зависит от модификации |
| Кейс | — | 1 шт. |
| Дополнительные адаптеры | — | По заказу |
приведены в разделе 2 «Описание и работа» документа 25.73.30-001-45534070-2023 РЭ «Ключи динамометрические предельные NovaTork. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2019 г. № 1794;
Стандарт предприятия «Shanghai UB Machinery Co.,Ltd», Китай
