| Номер в госреестре | 92798-24 |
| Наименование СИ | Датчики уровня топлива |
| Обозначение типа СИ | ARSA ALS |
| Изготовитель | Общество с ограниченной ответственностью "АРСА" (ООО "АРСА"), г. Воронеж |
| Год регистрации | 2024 |
| Срок свидетельства | 02.08.2029 |
| МПИ (интервал между поверками) | 1 год - для датчиков уровня с абсолютной погрешностью (при переводе из приведенной) ≤ ±3 мм; 3 года - для датчиков уровня с абсолютной погрешностью (при переводе из приведенной) свыше ±3 мм |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики уровня топлива ARSA ALS (далее - датчики) предназначены для измерений уровня заполнения светлых нефтепродуктов в топливных баках транспортных средств, резервуарах и стационарных топливохранилищах, к которым не предъявляются требования взрывозащиты оборудования.
Принцип действия датчиков основан на преобразовании электрической емкости чувствительного элемента, изменяющейся пропорционально уровню топлива, в цифровой код для передачи по интерфейсу RS-485, RS-232, Bluetooth Low Energy (BLE), и/или частоту (Гц) на выходе или аналоговый сигнал (напряжение (В)). Цифровым выходным сигналом датчика является двенадцатиразрядное двоичное число от 1 до 4095 (в десятичном виде).
К данному типу средства измерений относятся датчики следующих модификаций: ALS1000, ALS1500, ALS2000, ALS2500, ALS3000, отличающихся друг от друга длиной чувствительной части, габаритными размерами, диапазоном измерений в миллиметрах.
Датчики уровня топлива состоят из чувствительного элемента и корпуса, в котором размещены: узел питания, узел гальванической развязки, микроконтроллер, преобразователь емкости в частоту, напряжение и цифровой код, датчик температуры и узел последовательного интерфейса.
Маркировка датчика включает в себя нанесение товарного знака «ARSA», наименования типа средства измерения, исполнение интерфейса, заводского номера и страны производителя. Заводские номера датчиков имеют вид цифрового обозначения, состоящего из арабских цифр, и наносятся на корпус датчиков методом лазерной гравировки.
Нанесение знака поверки не предусмотрено.
Пломбирование датчиков от несанкционированного доступа осуществляется с помощью болта самонарезного кровельного, пломбировочной чаши и номерной пластиковой пломбы. Хвостовик пластиковой пломбы продевается через пломбировочную чашу, в которой находится кровельный саморез. Хвостовик пластиковой пломбы продевается через головку чаши и оборачивается вокруг гермоввода, после чего закольцовывается в собственное ушко. Надежность фиксации обеспечивается конструкцией пластиковой пломбы.
Пломбирование места соединения датчика и соединительного кабеля осуществляется продеванием пломбы в общее ушко состыкованных вместе электрических разъемов, после чего пломба закольцовывается в собственное ушко. Надежность фиксации обеспечивается конструкцией пластиковой пломбы.
Общий вид датчиков представлен на рисунке 1. Места пломбировки датчиков указаны на рисунке 2. Место нанесения заводского номера на датчики представлено на рисунке 3.
Made in Russia
а)

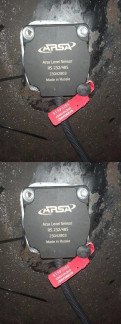

Рисунок 1 - Общий вид датчика уровня топлива
б)

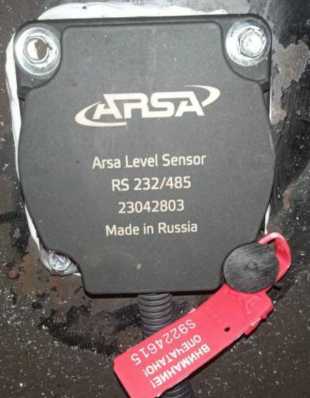

Рисунок 2 - Место пломбирования от несанкционированного доступа датчиков уровня топлива а) пломбировка корпуса датчика уровня топлива оборотом вокруг участка ввода монтажного кабеля; б) пломбировка датчика уровня топлива и соединительного кабеля

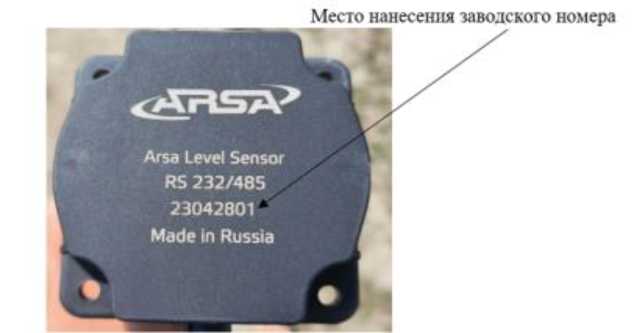

Рисунок 3 - Место нанесения заводского номера
Внутреннее программное обеспечение встраивается в датчики на заводе-изготовителе во время производственного цикла.
Внешнее ПО (конфигуратор), установленное на ПЭВМ, принимает информацию о измеряемых параметрах от датчиков, вычисляет уровень контролируемой среды.
Идентификационные данные метрологически значимой части ПО датчиков отображаются на мониторе ПЭВМ при подключении датчиков к ПЭВМ с помощью вспомогательного оборудования и программного обеспечения.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Внешний вид и цвета конфигуратора могут отличаться в зависимости от версии.
аблица 1 - Идентификационные данные внешнего ПО датчиков уровня топлива
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ARSA Конфигуратор |
| Номер версии (идентификационный номер) ПО | 1.7 |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики датчиков уровня топлива
| Наименование характеристики | Значение |
| 1 | 2 |
| Максимальный диапазон измерений уровня топлива для модификаций1), мм: - ALS1000 - ALS1500 - ALS2000 - ALS2500 - ALS3000 | от 0 до 1000 от 0 до 1500 от 0 до 2000 от 0 до 2500 от 0 до 3000 |
| Пределы допускаемой основной приведенной погрешности измерений уровня по цифровому выходному сигналу для датчиков длиной до 300 мм включительно2), % | ±2,0 |
| Пределы допускаемой основной приведенной погрешности измерений уровня по цифровому выходному сигналу для датчиков длиной свыше 300 до 500 мм включительно2), % | ±1,0 |
| Пределы допускаемой основной приведенной погрешности измерений уровня по цифровому выходному сигналу для датчиков длиной свыше 500 до 3000 мм2), % | ±0,5 |
| Пределы допускаемой дополнительной приведенной погрешности измерений уровня, вызванной изменением температуры окружающей среды от температуры (20±5) °С в диапазоне температур от минус 60 °С до плюс 50 °С на каждые 10 °С, %2) | ±0,15 |
| Пределы допускаемой дополнительной приведенной погрешности измерений уровня, вызванной изменением температуры окружающей среды от температуры (20±5) °С в диапазоне температур от плюс 50 °С до плюс 85 °С на каждые 10 °С, %2) | ±0,25 |
| 1) Максимальный диапазон измерений уровня, зависит от длины измерительной части зонда и соответствует 1:1, фактическая длина измерительной части может быть меньше, чем указанные максимальные значения диапазонов для конкретных модификаций и указывается в паспорте на датчик; 2) В качестве нормирующего значения принята разность между максимальным и минимальным значениями диапазона измерений | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Программируемая скорость передачи данных по интерфейсу, бит/с | 19200 |
| Диапазон показаний цифрового кода, соответствующего значению измеряемого уровня | от 1 до 4095 |
| Скорость обновления измеренной информации, с-1 | 1 |
| Интерфейс передачи данных1) | RS-232, RS-485, частотный выход, аналоговый выход, BLE |
| Напряжение питания постоянного тока, В | от 7 до 80 |
| Диапазон изменения аналогового выходного сигнала, В | от 0 до 20 |
| Диапазон изменения частотного выходного сигнала, Гц | от 30 до 2000 |
| Потребляемая мощность, Вт, не более: | 0,4 |
| Ток потребления, мА, не более | 30 |
| Степень защиты датчика от проникновения внешних твердых предметов и воды согласно ГОСТ 14254-2015 | IP69K |
| Габаритные размеры, мм, не более - длина - ширина - высота | 80 76 (23,5+L) |
| Масса кг, не более | 2 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -60 до +85 от 30 до 100 от 84 до 106,7 |
| Срок службы, лет, не менее | 8 |
| Примечание - Введены следующие обозначения: L - длина измерительной части, мм; 1) в зависимости от заказа. | |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение. | Количество |
| Датчик уровня топлива ARSA ALS | _1) | 1 шт. |
| Кабель монтажный1) | — | 1 шт. |
| Комплект монтажный1) | — | 1 шт. |
| Конфигуратор универсальный2) | — | 1 шт. |
| Руководство по эксплуатации | — | 1 экз. |
| Паспорт | — | 1 экз. |
| 1) В соответствии с заказом. 2) Предоставляется по запросу. | ||
приведены в разделе «Средства измерений, инструмент и принадлежности» документа «Датчик уровня топлива ARSA ALS. Руководство по эксплуатации».
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ТУ 26.51.52.120-003-47112344-2021 «Датчики уровня топлива ARSA ALS. Технические условия».
