| Номер в госреестре | 92799-24 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | QBE2003-P6 |
| Изготовитель | Siemens AG, Германия |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления QBE2003-P6 (далее - датчики) предназначены для измерений избыточного давления в установках систем ОВК, в частности, в гидравлических и пневматических системах, где используются жидкие или газообразные среды (применение пара).
Принцип действия датчиков основан на уравновешивании измеряемого давления силой упругой деформации тензорезистивного первичного преобразователя.
Датчики давления состоят из тензопреобразователя и электронного устройства.
Электронное устройство представляет собой нормирующий преобразователь сигнала тензомоста в унифицированный выходной сигнал.
Измеренное давление подается в камеру и воздействует на мембрану тензопреобразователя, вызывая ее прогиб и изменение сопротивления тензорезисторов. Электрический сигнал, вызванный изменением сопротивления тензопреобразователя, передается в электронное устройство, которое преобразует его в унифицированный выходной сигнал в виде напряжения.
Питание датчика и вывод информационного сигнала осуществляется через разъем или клеммную колодку.
К средству измерений данного типа относятся датчики со следующими заводскими номерами: 270-HYD-PT-001, 270-HYD-PT-002. Общий вид датчиков представлен на рисунке 1.
Пломбировка датчиков не предусмотрена.
Нанесения знака поверки на датчик не предусмотрено.
Заводской номер датчиков нанесен типографским способом на наклейку, прикрепленную к корпусу датчика. Место нанесения заводского номера представлено на рисунке 2.
Рисунок 1 - Общий вид датчиков давления QBE2003-P6

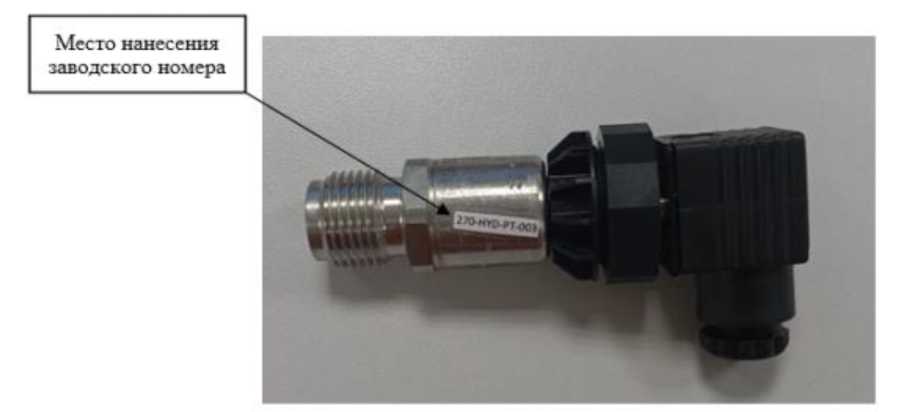

Рисунок 2 - Место нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, МПа (бар) | от 0 до 6 (от 0 до 60) |
| Пределы допускаемой основной приведенной к диапазону измерений избыточного давления погрешности, % | ±0,3 |
| Пределы допускаемой дополнительной приведенной к диапазону измерений избыточного давления погрешности, вызванной измерением температуры окружающего воздуха от нормальных условий измерений, %/10 °С | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение электрического питания - напряжение переменного тока частотой 50.. .60 Гц, В - напряжение постоянного тока, В | 220 ± 22 24 ± 15 % |
| Диапазон изменений выходного сигнала напряжения, В | от 0 до 10 |
| Габаритные размеры, мм, не более - диаметр - длина | 24 101 |
| Масса, г, не более | 171 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность (без конденсации), %, не более | от - 30 до 85 100 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность (без конденсации), %, не более | от 15 до 25 100 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик давления QBE2003-P6 | — | 1 шт. |
| Руководство по эксплуатации | — | 1 экз. |
приведены в п. 2.4 «Принцип работы датчиков» документа «Датчики давления QBE2003-P6. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
