| Номер в госреестре | 92800-24 |
| Наименование СИ | Пирометр |
| Обозначение типа СИ | Mikro PV 11 |
| Изготовитель | KELLER HCW GmbH, Германия |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пирометр Mikro PV 11 (далее по тексту - пирометр), предназначен для бесконтактных измерений температуры поверхностей твердых тел по их собственному тепловому излучению.
Принцип действия пирометра основан на сравнении яркости исследуемого тела и внутреннего источника радиации.
Пирометр представляет собой оптико-электронное устройство, состоящее из: объектива, фокусирующего излучение объекта на термоэлектрический приемник, и электронного блока измерения, регистрации и индикации. Микропроцессорная система пирометра обеспечивает обработку полученного результата измерения и индикацию на жидкокристаллическом дисплее (ж/к) в виде цифрового сигнала текущего значения измеряемой температуры объекта. На корпусе пирометра расположены ж/к дисплей и функциональные кнопки.
Прибор оснащен увеличивающей оптической системой и предназначен для измерений температуры мелких и мельчайших объектов в диапазоне от +700 °C до +2900 °C.
В комплект пирометра входит приспособление для центрирования крейцкопф.

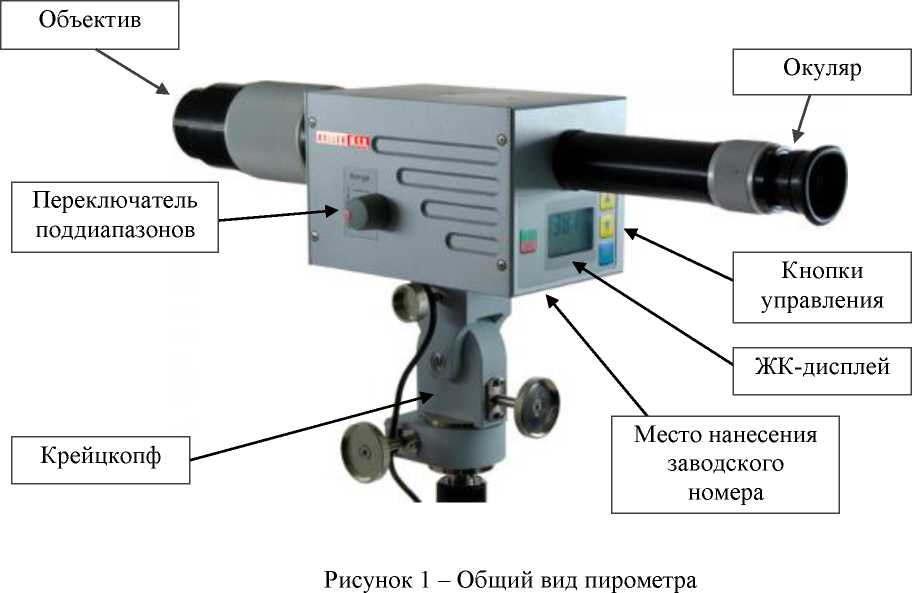

Общий вид пирометра представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование пирометра не предусмотрено.
Заводской номер в виде цифрового обозначения зав.№ 04/00346 нанесен методом цифровой лазерной печати на шильдик, расположенный на нижней панели корпуса пирометра. Место нанесения заводского номера представлено на рисунке 1.
Пирометр функционирует под управлением встроенного программного обеспечения (далее по тексту - ПО), размещенного внутри неразъемного корпуса. ПО осуществляет функции настройки и контроля работы пирометра в процессе измерений, обработки результатов измерений.
ПО записано в энергонезависимой памяти микропроцессора. Несанкционированный доступ к ПО и измерительной информации исключен конструктивным исполнением прибора.
Предусмотрена возможность передачи данных на ПК через USB-порт. Для обработки данных на ПК может быть использовано ПО CellaView, которое не является метрологически значимым.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от +700,0 до +2900,0 |
| Пределы допускаемой относительной погрешности измерений температуры, %: - в поддиапазоне от +700 °С до +800 °С включ. - в поддиапазоне св. +800 °С до +2000 °С включ. - в поддиапазоне св. +2000 °С до +2900 °С | ± 1,5 ± 0,6 ± 2,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Разрешающая способность дисплея, °С | 1 |
| Отклонение настройки, °С: - при +1000 °C; | 1,5 |
| - при +2000 °C; | 5,0 |
| - при +3000 °C | 10,0 |
| Воспроизводимость, °С | 3 |
| Расстояние до объекта измерения, м: - без дополнительной линзы; | 1 |
| - с дополнительными линзами (диоптрии +1, +2, +4 дптр.); | от 0,2 до 1 |
| - для объектов диаметром 1 мм | 5 |
| Минимальный размер пятна визирования, мм: - на расстоянии 1 м; | 0,3 |
| - на расстоянии 0,2 м (с дополнительными линзами) | 0,1 |
| Поддиапазоны измерений температуры, °С: - I | от +700 до +800 |
| - II | от +780 до +950 |
| - III | от +900 до +1100 |
| - IV | от +1050 до +1500 |
| - V | от +1450 до +2100 |
| - VI | от +2000 до +3000 |
| Спектральная чувствительность, нм: - поддиапазон I | от 500 до 670 |
| - поддиапазон II | от 620 до 670 |
| - поддиапазоны III - VI | от 650 до 670 |
| Габаритные размеры, включая объектив, мм, не более - длина | 470 |
| - ширина | 105 |
| - высота | 105 |
| Масса, кг, не более | 2,4 |
| Электропитание от штекерного блока питания, В | 15 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от +10 до +45 |
| - относительная влажность воздуха (без конденсации), %, не более | 95 |
| - атмосферное давление, кПа | от 96 до 104 |
наносится на титульный лист руководства по эксплуатации печатным способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Пирометр | Mikro PV 11 | 1 шт. |
| Крейцкопф | PB 06/R | 1 шт. |
| Штекерный блок питания | — | 1 шт. |
| Футляр для хранения и переноски | — | 1 шт. |
| Руководство по эксплуатации | — | 1 экз. |
приведены в документе «Пирометр Mikro PV 11. Руководство по эксплуатации», раздел 6 «Выполнение измерений».
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры».
