Тахометры МЕГЕОН, 92810-24

Тахометры МЕГЕОН (далее - тахометры) предназначены для измерений частоты вращения и линейной скорости.

Документы

Карточка СИ

Номер в госреестре	92810-24
Наименование СИ	Тахометры
Обозначение типа СИ	МЕГЕОН
Изготовитель	Общество с ограниченной ответственностью "МАКСПРОФИТ" (ООО "МАКСПРОФИТ"), Московская обл., г. Королев
Год регистрации	2024
Срок свидетельства	02.08.2029
МПИ (интервал между поверками)	1 год
Описание типа	скачать

Назначение

Тахометры МЕГЕОН (далее - тахометры) предназначены для измерений частоты вращения и линейной скорости.

Описание

Тахометр представляет собой портативный измерительный прибор в пластмассовом корпусе с дисплеем для вывода данных и кнопками управления. Внутри тахометра расположен микропроцессор, аналого-цифровой преобразователь и датчик подсчета оборотов.

Принцип действия тахометров основан на подсчете количества импульсов, поступающих от датчика, с последующим выводом данных на дисплей.

К данному типу средств измерений относятся тахометры следующих модификаций: МЕГЕОН 18011, МЕГЕОН 18012, МЕГЕОН 18013, которые отличаются способом измерений, возможностью измерений линейной скорости и метрологическими характеристиками. Тахометры модификации МЕГЕОН 18011 предназначены для измерений частоты вращения бесконтактным способом. Тахометры модификации МЕГЕОН 18012 предназначены для измерений частоты вращения и линейной скорости контактным способом. Тахометры модификации МЕГЕОН 18013 предназначены для измерений частоты вращения и линейной скорости контактным способом и частоты вращения бесконтактным способом.

Нанесение знака поверки на тахометры не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится на заднюю панель средства измерений при помощи наклейки.

Для предотвращения несанкционированного доступа к внутренним частям тахометров предусмотрена пломбировка одного из винтов крепления корпуса бумажной наклейкой, или мастичной, или сургучной печатью.

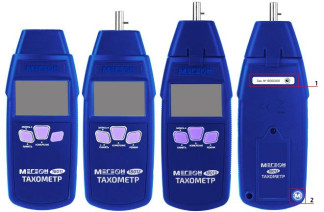

Общий вид тахометров, место пломбировки и место нанесения заводского номера представлены на рисунке 1.

Рисунок 1 - Общий вид тахометров

(1 - место нанесения заводского номера и знака утверждения типа; 2 - место пломбировки)

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Модификация	МЕГЕОН 18011	МЕГЕОН 18012	МЕГЕОН 18013
Способ измерений	Б есконтактный	Контактный	Бесконтактный	Контактный
Диапазон измерений частоты вращения, об/мин	от 30 до 99996	от 10 до 20000	от 30 до 99996	от 10 до 20000
Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин	±(0,0005-n + 1 е.м.р.)	±(0,001-n + 1 е.м.р.)	±(0,0005-n + 1 е.м.р.)	±(0,001-n + 1 е.м.р.)
Диапазон измерений линейной скорости, м/мин	-	от 0,3 до 700,0	-	от 0,3 до 700,0

Продолжение таблицы 1

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений линейной скорости, м/мин

±(0,03-V + 0,5)

е.м.р. - единица младшего разряда измерений частоты вращения (0,1 или 1 об/мин); n - измеренное значение частоты вращения, об/мин;

V - измеренное значение линейной скорости, м/мин

Таблица 2 - Основные технические характе]	ристики
Наименование характеристики	Значение
Модификация	МЕГЕОН 18011		МЕГЕОН 18012	МЕГЕОН 18013
Напряжение питания, В	9
Условия эксплуатации: - температура окружающей среды, °С; - относительная влажность, %, не более	от +15 до +25 80
Габаритные размеры (длина х ширина х высота), мм, не более	160 х 66 х 38	177 х 66 х 38		189 х 66 х 41
Масса, кг, не более	0,146	0,174		0,172

Знак утверждения типа

наносится при помощи наклейки на заднюю панель тахометра и типографским способом на титульный лист руководства по эксплуатации и паспорта.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Тахометр МЕГЕОН	МЕГЕОН 18011; МЕГЕОН 18012; МЕГЕОН 18013	1 шт.
Батарея 9 В тип 6F22 (Крона)	-	1 шт.
Сумка для переноски и хранения	-	1 шт.
Наконечники (для модификаций МЕГЕОН 18012 и МЕГЕОН 18013)	-	4 шт.
Адаптер (для модификации МЕГЕОН 18013)	-	1 шт.
Светоотражающая клейкая лента (для модификаций МЕГЕОН 18011 и МЕГЕОН 18013)	-	2 шт.
Руководство по эксплуатации и паспорт	-	1 экз.
Гарантийный талон	-	1 экз.

Сведения о методах измерений

приведены в разделе «Инструкция по эксплуатации» руководств по эксплуатации.

Нормативные документы

Приказ Росстандарта от 1 сентября 2022 г. № 2183 «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;

ТУ 26.51.64-001-23430128-2023 Тахометры МЕГЕОН. Технические условия.
