| Номер в госреестре | 92815-24 |
| Наименование СИ | Установки для автоматизированного ультразвукового контроля железнодорожных колёс |
| Обозначение типа СИ | NORDISCAN INTROTEST W-1100 |
| Изготовитель | Общество с ограниченной ответственностью "Компания "Нординкрафт" (ООО "Компания"Нординкрафт"), Вологодская обл., г. Череповец |
| Год регистрации | 2024 |
| Срок свидетельства | 02.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки для автоматизированного ультразвукового контроля железнодорожных колёс NORDISCAN INTROTEST W-1100 (далее по тексту - установки) предназначены для измерений отношения амплитуд сигналов, отраженных от дефектов типа нарушения сплошности и (или) нарушений структуры, глубины залегания обнаруженных дефектов и (или) толщины изделия при проведении приемочного ультразвукового контроля цельнокатаных железнодорожных колёс.
Принцип действия установки основан на возбуждении ультразвуковых колебаний в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от дефектов и границ раздела сред.
Конструктивно установки состоят из иммерсионной ванны, гидравлического модуля, системы управления, системы ультразвукового контроля, соединительных кабелей, комплекта запасных инструментов и принадлежностей.
Установки используются совместно с ультразвуковыми преобразователями в виде антенных решеток производства ООО «Компания«Нординкрафт».
Установки имеют информационную табличку, на которой нанесено методом печати наименование средства измерений и его заводской номер (буквенно-цифровой), однозначно идентифицирующую каждый экземпляр средств измерений.
Общий вид и место нанесения заводского номера установок приведены на рисунке 1.
Пломбирование установок не предусмотрено.
Нанесение знака поверки на установки не предусмотрено.

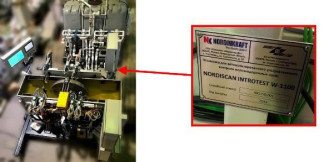

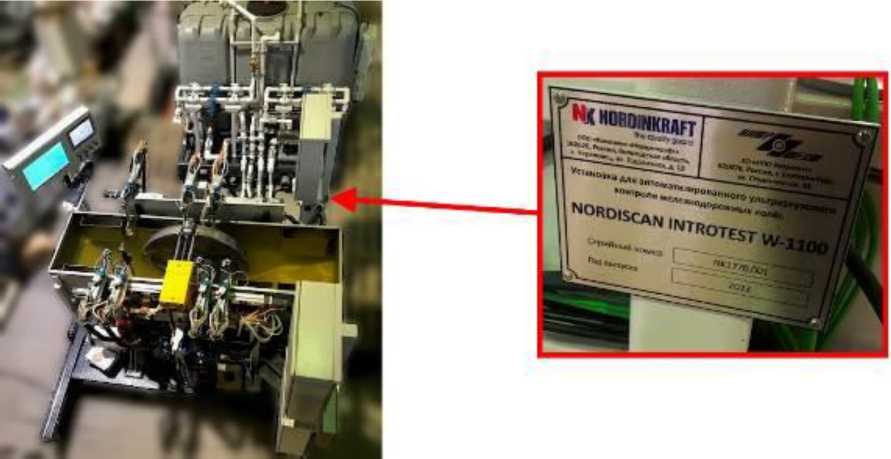

Рисунок 1 - Общий вид и место нанесения заводского номера установок
Метрологически значимое программное обеспечение (далее - ПО) «NKWare» позволяет реализовать следующие режимы работы:
- подготовка к измерению;
- проведение измерений;
- статистическая обработка данных.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | NKWare |
| Номер версии (идентификационный номер) ПО | не ниже 1.2.3.0 |
| Цифровой идентификатор ПО | — |
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений отношений амплитуд сигналов на входе приемника установки, дБ | от 0 до 40 |
| Пределы допускаемой абсолютной погрешности измерений отношений амплитуд сигналов на входе приемника установки, дБ: - в диапазоне от 0 до 30 дБ включ. - в диапазоне св. 30 до 40 дБ | ±2 ±3 |
| Диапазон измерений глубины залегания дефекта и/или толщины по стали, мм | от 5 до 187 |
| Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта и/или толщины по стали, мм | ±2 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Количество преобразователей (каналов контроля), шт | 7 (88) |
| Номинальное значение частоты заполнения зондирующих импульсов для каналов преобразователей D1, D2a, Ha, Hc, Wa, Wc, F, МГц | 5,0 |
| Пределы допустимого отклонения частоты заполнения зондирующих импульсов от номинального значения для каналов преобразователей D1, D2a, Ha, Hc, Wa, Wc, F, МГц | ±0,5 |
| Номинальное значение частоты заполнения зондирующих импульсов для каналов преобразователя Ha, МГц | 2,5 |
| Пределы допустимого отклонения частоты заполнения зондирующих импульсов от номинального значения для каналов преобразователя Ha, МГц | ±0,25 |
| Диапазон установки частоты следования зондирующих импульсов, Г ц | от 100 до 1250 |
| Минимальный диаметр контролируемых колёс (по кругу катания), мм | 760 |
| Максимальный диаметр контролируемых колёс (по кругу катания), мм | 1098 |
| Минимальный диаметр выявляемого искусственного дефекта в виде плоскодонного отражателя, мм: - при контроле обода колеса с поверхности катания и с внутренней боковой поверхности - при контроле гребня колеса - при контроле диска колеса с внутренней и внешней стороны - при контроле ступицы с внутренней и внешней стороны | 2 3 3 3 |
| Габаритные размеры, мм, не более: -ширина - глубина - высота | 4900 4300 3100 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +35 80 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность установок
| Наименование | Обозначение | Количество |
| Установка для автоматизированного ультразвукового контроля железнодорожных колёс | NORDISCAN INTROTEST W-1100 | 1 шт. |
| Адаптер для поверки | NKE.854.01 | 1 шт. |
| Адаптер для поверки | NKE.854.02 | 1 шт. |
| Руководство по эксплуатации | — | 1 экз. |
| Паспорт | — | 1 экз. |
| Методика поверки | — | 1 экз. |
приведены в документе «Установки для автоматизированного ультразвукового контроля железнодорожных колёс NORDISCAN INTROTEST W-1100. Руководство по эксплуатации» в разделе 2 «Использование по назначению».
Установки для автоматизированного ультразвукового контроля
железнодорожных колёс NORDISCAN INTROTEST W-1100. Технические условия. 26.51.66.120-1770-10553510-23 ТУ.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
