| Номер в госреестре | 92818-24 |
| Наименование СИ | Приборы портативные для испытаний и поверки |
| Обозначение типа СИ | РЕВИЗОР |
| Изготовитель | Общество с ограниченной ответственностью "ОЛЬВИЯ" (ООО "ОЛЬВИЯ"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 06.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы портативные для испытаний и поверки РЕВИЗОР (далее - ИП) предназначены для измерений и индикации в статическом режиме скорости движения и местоположения транспортных средств (далее - ТС) в зоне контроля, значений текущего времени, синхронизированного с национальной шкалой координированного времени Российской Федерации UTC (SU) при проведении испытаний и поверки технических средств автоматической фотовидеофиксации, предназначенных для обеспечения контроля за дорожным движением.
Принцип действия ИП при измерениях скорости движения как приближающихся, так и удаляющихся ТС в зоне контроля основан на измерениях скорости движения ТС по разности частот между излученным ИП и отраженным от движущихся ТС радиолокационным сигналом (эффект Доплера).
Принцип действия ИП при определении местоположения как приближающихся, так и удаляющихся ТС в зоне контроля основан на измерениях местоположения ТС по фазовому методу радиолокации с измерением расстояния от ИП до ТС и углов на ТС относительно оси ИП.
Принцип действия ИП при измерениях значений текущего времени основан на измерениях времени, синхронизованного с национальной шкалой координированного времени UTC (SU), по данным, полученным от встроенного в ИП приемника сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS, принимающего и обрабатывающего одновременно сигналы глобальных навигационных спутниковых систем ГЛОНАСС и GPS.
ИП состоят из измерительного модуля (далее - ИМ), универсальной видеокамеры, внешней антенны ГЛОНАСС/GPS, встроенного в ИМ и внешнего программного обеспечения (далее - ПО) и установочного комплекта.
Конструктивно ИМ выполнен в едином пылевлагозащищенном и ударопрочном корпусе и содержит встроенное ПО, радиолокационный модуль, приемник сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS, разъем питания и связи с внешними устройствами, SMA разъем для подключения внешней антенны ГЛОНАСС/GPS.
Корпус ИМ и элементы установочного комплекта могут окрашиваться в различные цвета по заказу заказчика.
ИМ работают в статическом режиме, совместно с универсальной видеокамерой и ПО производят измерения параметров движения ТС в зоне контроля, синхронно записывают и отображают местоположение ТС в зоне контроля и могут применяться для испытаний и поверки технических средств автоматической фотовидеофиксации, работающих в неподвижном состоянии (стационарный или передвижной вариант размещения) и
предназначенных для измерений скорости движения ТС в зоне контроля как
радиолокационным методом, так и по видеокадрам.
ИМ защищен от несанкционированного вскрытия специальными пломбами,
разрушающимися при попытке их удаления.
На корпусе ИМ установлен шильд, выполненный фотохимическим способом и содержащий знак утверждения типа средства измерений, сокращенное наименование изготовителя и его товарный знак, наименование ИП, заводской номер ИП в цифровом формате, децимальный номер технических условий, по которым изготавливаются и идентифицируются ИП, юридический адрес изготовителя, в том числе наименование страны изготовителя.
Нанесение знака поверки на корпус составных частей ИП не предусмотрено.

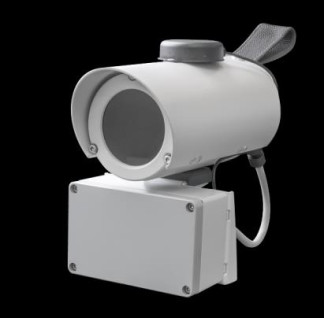

Общий вид ИП приведен на рисунке 1. Общий вид ИМ с указанием места пломбирования от несанкционированного вскрытия, места нанесения знака утверждения типа и места нанесения заводского номера ИП приведен на рисунке 2.
Универсальная видеокамера
Внешняя антенна ГЛОНАСС/GPS
Измерительный модуль
Рисунок 1 - Общий вид ИП
а) Лицевая сторона
Место нанесения заводского номера
Место нанесения знака утверждения типа
б) Тыльная и торцевая сторона
Рисунок 2 - Общий вид ИМ, место пломбирования от несанкционированного вскрытия, место нанесения знака утверждения типа и место нанесения заводского номера
ПО ИП состоит из встроенного в ИМ ПО «RAPIRA» и внешнего ПО «РЕВИЗОР».
Встроенное в ИМ ПО «RAPIRA» является метрологически значимым, устанавливается в постоянное запоминающее устройство ИМ предприятием-изготовителем и не может быть изменено пользователем.
Внешнее ПО «РЕВИЗОР» устанавливается на внешнее устройство (персональный компьютер), предназначено для связи внешнего устройства с ИМ и позволяет записывать, отображать и анализировать измеренные параметры движения ТС в зоне контроля.
Влияние встроенного в ИМ ПО «RAPIRA» и внешнего ПО «РЕВИЗОР» на метрологические характеристики ИП учтено при нормировании метрологических характеристик ИП.
Уровень защиты ПО ИП от преднамеренных и непреднамеренных изменений «Высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные (признаки) метрологически значимого ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «RAPIRA» |
| Номер версии (идентификационный номер) ПО | не ниже 5.0.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) для версии ПО 5.0.0 | 0xA2348D92 |
| Алгоритм вычисления идентификатора ПО для версии ПО 5.0.0 | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости движения ТС в зоне контроля, км/ч | от 1 до 350 |
| Пределы допускаемой абсолютной погрешности измерений скорости движения ТС в зоне контроля, км/ч | ±0,2 |
| Диапазон измерений расстояния от ИП до ТС, м | от 5 до 75 |
| Пределы допускаемой абсолютной погрешности измерений расстояния от ИП до ТС, м | ±0,75 |
| Диапазон измерений углов на ТС, градус в вертикальной плоскости в горизонтальной плоскости | от -20 до +20 от -10 до +10 |
| Пределы допускаемой абсолютной погрешности измерений углов на ТС, градус в вертикальной плоскости в горизонтальной плоскости | ±0,3 ±0,3 |
| Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени ИП с национальной шкалой времени UTC (SU), мкс | ±1 |
| Пределы допускаемой абсолютной погрешности присвоения времени моменту измерения скорости движения ТС в зоне контроля, мс | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочая частота радиолокационного излучения, ГГ ц | от 24,14 до 24,16 |
| Номинальное напряжение постоянного тока электропитания, В | 12 |
| Рабочее напряжение постоянного тока электропитания, В | от 8 до 18 |
| Потребляемая мощность ИМ при номинальном напряжении постоянного тока электропитания, Вт, не более | 9 |
| Рабочие условия применения температура окружающего воздуха, °С | от -40 до +50 |
| относительная влажность окружающего воздуха при температуре 25 °С, %, не более | 98 |
| атмосферное давление, кПа | от 64,0 до 106,7 |
| Степень защиты ИМ по ГОСТ 14254-2015 | IP66/IP67 |
| Габаритные размеры составных частей ИП, мм, не более ИМ длина | 130 |
| ширина | 85 |
| высота | 70 |
| универсальная видеокамера длина | 296 |
| диаметр | 96 |
| внешняя антенна ГЛОНАСС/GPS диаметр | 60 |
| высота | 20 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Масса составных частей ИП, кг, не более ИМ | 0,6 |
| универсальная видеокамера | 2 |
| внешняя антенна ГЛОНАСС/GPS | 0,1 |
наносится фотохимическим способом на шильд, расположенный на корпусе ИМ,
а также типографским способом на титульный лист паспорта ИП.
Комплектность ИП приведена в таблице 4.
Таблица 4 - Комплектность ИП
| Наименование | Обозначение | Количество |
| 1 Прибор портативный для испытаний и поверки РЕВИЗОР в составе: | БКЮФ.402222.060 | 1 шт. |
| 1.1 Измерительный модуль | БКЮФ.402139.035 | 1 шт. |
| 1.2 Универсальная видеокамера | БКЮФ.463149.030-01 | 1 шт. |
| 1.3 Внешняя антенна ГЛОНАСС/GPS | — | 1 шт. |
| 1.4 Программное обеспечение «RAPIRA». Лицензионное соглашение | — | 1 шт. |
| 1.5 Программное обеспечение «РЕВИЗОР» | — | 1 шт. |
| 1.6 Установочный комплект | — | 1 шт. |
| 2 Приборы портативные для испытаний и поверки РЕВИЗОР. Руководство по эксплуатации | БКЮФ.402222.060РЭ | 1 экз. в эл. виде |
| 3 Приборы портативные для испытаний и поверки РЕВИЗОР. Паспорт | БКЮФ.402222.060ПС | 1 экз. |
| 4 ГСИ. Приборы портативные для испытаний и поверки РЕВИЗОР. Методика поверки. | — | 1 экз. в эл. виде |
приведены в пункте 2.2 «Принцип действия» документа БКЮФ.402222.060РЭ «Приборы портативные для испытаний и поверки РЕВИЗОР. Руководство по эксплуатации».
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении Государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
БКЮФ.402222.060ТУ Приборы портативные для испытаний и поверки РЕВИЗОР.
Технические условия.
