Весы неавтоматического действия ASSAC S10, 92820-24

Назначение

Весы неавтоматического действия ASSAC S10 (далее — средство измерений) предназначены для измерений массы.

Описание

Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений (материала) вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.

Результаты измерений отображаются в визуальной форме на дисплее средства измерений и/или передаются в виде цифрового электрического сигнала через цифровой интерфейс связи на периферийные устройства.

Средство измерений представляет собой весы неавтоматического действия, конструктивно состоит из грузоприемного устройства (далее - ГПУ) в виде бункера с устройствами загрузки и выгрузки материала, опирающегося через три датчика весоизмерительных тензорезисторных (далее - датчики) на силовую раму (каркас) и устройство управления.

ГПУ встроен в автоматическую линию дозирования, которая включает в себя:

- механизм подачи упаковочных пакетов;

- упаковщик готовой продукции в пакеты;

- выходной ленточный конвейер.

Устройство управления состоит из:

- шкаф управления, оснащенный сенсорной панелью оператора, совмещающий функции показывающего устройства и клавиатуры управления, электрической панелью управления аппаратов защиты и пускорегулирующих устройств, пневматической панелью управления блоками подготовки воздуха, электропневматических элементов управления, и контроля, и аварийной кнопки;

- весоизмерительный прибор, с помощью которого осуществляется управление процессом взвешивания, аварийная остановка, а также настройка режимов работы средства измерения.

Сигнальные кабели датчиков подключаются через соединительную коробку к прибору весоизмерительному MCB+, изготовитель «Payper S.A.», Испания.

К средствам измерений данного типа относится весы неавтоматического действия ASSAC S10 с заводским номером: 604249020001.

Маркировочная табличка средства измерений выполнена в виде наклейки, разрушаемой при снятии, крепится на переднюю часть коммутационного шкафа и содержит следующие основные данные:

- торговая марка изготовителя или его полное наименование;

- обозначение типа;

- знак утверждения типа;

- заводской (серийный) номер (в виде цифрового обозначения, состоящего из арабских цифр);

- дата изготовления (месяц-год);

- максимальная нагрузка;

- минимальная нагрузка;

- цена деления шкалы;

- диапазон выборки массы тары.

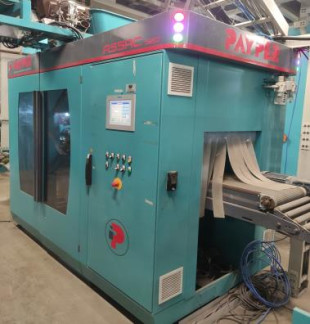

Рисунок 1 - Общий вид средства измерений (1 - место нанесения маркировочной таблички)

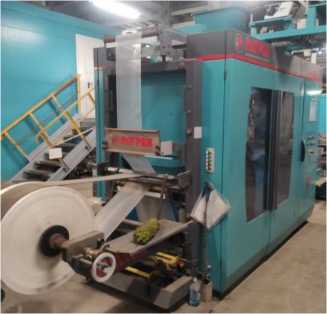

Рисунок 2 - Общий вид ГПУ

Схема пломбировки для защиты от несанкционированного доступа представлены на рисунке 3.

Рисунок 3 - Схема пломбировки прибора весоизмерительного средства измерений (РС1, РС2, РС3 - пломбирование разрушаемой наклейкой)

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) средства измерений имеет метрологически значимую и метрологически незначимую (функциональную) части. Метрологически значимая часть реализована в весоизмерительном приборе и является встроенным программным обеспечением, выполняющим функции по сбору, передаче, обработке и представлению измерительной информации.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. К тому же, дополнительно, для защиты от несанкционированного доступа метрологически значимой части к параметрам регулировки и измерительной информации применяются настройки с использованием пароля.

Номер версий ПО отображается на дисплее сенсорной панели оператора при включении средства измерений. Изменение ПО без применения специализированного оборудования производителя, а также без изменения его идентификационных данных -невозможно.

Уровень защиты ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные ПО средства измерений приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, расположенную на переднюю часть коммутационного шкафа, а также на титульный лист эксплуатационной документации способом типографской печати.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 4.1 «Методика взвешивания» документа «Весы неавтоматического действия ASSAC S10. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 4 июля 2022 № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».
