| Номер в госреестре | 92825-24 |
| Наименование СИ | Модули ввода-вывода аналоговых сигналов |
| Обозначение типа СИ | RITMeX DA-RT-FMC |
| Изготовитель | Общество с ограниченной ответственностью "РИТМ-К" (ООО "РИТМ-К"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 06.08.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули ввода-вывода аналоговых сигналов RITMeX DA-RT-FMC
(далее - модули) предназначены для измерений и воспроизведения сигналов напряжения постоянного тока.
Принцип действия модулей основан на аналого-цифровом преобразовании сигналов напряжения постоянного тока и цифро-аналоговом преобразовании сигналов напряжения постоянного тока.
Модули имеют 16 аналоговых каналов измерения и 16 аналоговых каналов воспроизведения сигналов напряжения постоянного тока.
Конструктивно модули выполнены на плате, устанавливаемой в разъем ANSI/VITA 57.1 FPGA Mezzanine Card платы на базе программируемой логической интегральной схемы (ПЛИС).

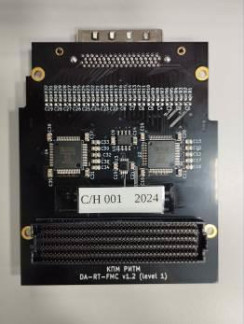

Общий внешний вид модуля с указанием места нанесения заводского номера представлен на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Внешний вид модуля с указанием места нанесения заводского номера
Пломбирование не предусмотрено.
Модули работают в составе программно-аппаратного окружения КПМ РИТМ в составе ОСРВ, среды моделирования Engee или Simulink, и IP ядра FPGA.
Программное обеспечение (ПО) состоит из двух частей: из встроенного и прикладного ПО.
Метрологически значимым является встроенное программное обеспечение и все метрологические характеристики модуля нормированы с учётом влияния данного ПО. Данное ПО устанавливается в электронный блок модуля контроля параметров на заводе-изготовителе во время производственного цикла. Внутреннее ПО записывается во внутреннюю память модуля на стадии производства при помощи специального программатора и в процессе эксплуатации не доступно, что исключает возможность несанкционированной корректировки и настройки, приводящей к искажениям результатов измерений. Доступ к ПО через интерфейсы связи отсутствует. Уровень защиты встроенного ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационные данные прикладного ПО | ||
| Идентификационное наименование программного обеспечения | Engee | Simulink |
| Номер версии (идентификационный номер) ПО, не ниже | 24.4.0 | 24.1.0.2537033 |
| Цифровой идентификатор ПО | — | — |
| Идентификационные данные внутреннего ПО | ||
| Идентификационное наименование программного обеспечения | FPGA | |
| Номер версии (идентификационный номер) ПО, не ниже | vl.5.3-25 | |
| Цифровой идентификатор ПО | — | |
| Алгоритм вычисления цифрового идентификатора ПО | — | |
Метрологические и технические характеристики модулей приведены в таблице 2.
аблица 2 - Метрологические характеристики
| Количество каналов | Диапазоны аналоговых сигналов/разрядность цифровых сигналов | Пределы допускаемой приведенной погрешности в рабочих условиях, % от диапазона, ± | |
| на входе | на выходе | ||
| 16 | от -5 до + 5 В от -10 до +10 В | 16 бит | 0,25 |
| 16 | 14 бит | от -5 до + 5 В от -10 до +10 В | 0,25 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия: - температуры окружающей среды, °С - относительная влажность без конденсации влаги, % - атмосферное давление, кПа | от +5 до +50 до 95 от 84,0 до 106,7 |
наносится на эксплуатационную документацию типографским способом.
Таблица 4 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Модуль ввода-вывода аналоговых сигналов | RITMeX DA-RT-FMC | 1 шт. |
| Паспорт | RITMeX DA-RT-FMC ПС | 1 экз. |
| Клеммный модуль с кабелем под разъем VHDCI 68 | RITMeX DA-RT-FMC Terminal | 1 шт. |
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации в разделе «Подготовка к работе».
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ТУ RITMeX DA-RT-FMC Модуль ввода-вывода аналоговых сигналов. Технические условия.
