| Номер в госреестре | 92839-24 |
| Наименование СИ | Измерители вихретоковые |
| Обозначение типа СИ | ASM 401DXX |
| Изготовитель | "YMC PIEZOTRONICS INC.", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 09.08.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители вихретоковые ASM 401DXX (далее - измерители) предназначены для измерений виброперемещения и относительного линейного перемещения частей промышленного оборудования.
Конструктивно измерители состоят из датчика, осциллятора-демодулятора (предусилителя) и соединительного кабеля. Датчик питается высокочастотным напряжением от предусилителя. Измерения происходят без механического контакта датчика с контролируемым объектом. Датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.
Принцип действия измерителей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Сгенерированный в осцилляторе-демодуляторе ток высокочастотных колебаний через удлинительный кабель поступает на катушку датчика, создавая переменное магнитное поле в катушке на головке датчика. На поверхности металла объекта измерения наводиться индукционный ток, называемый вихревым током. Одновременно с этим поле вихревых токов создает переменное магнитное поле, противоположно направленное полю катушки на головке датчика. Его сила противодействия изменяет(модулирует) амплитуду и фазу высокочастотного тока катушки пропорционально расстоянию между датчиком и объектом контроля.
Изменение расстояния между катушкой на головке датчика и металлическим проводником, выделяется путем демодуляции и преобразуется в изменения напряжения посредством управляющего воздействия электронной цепи осциллятор-демодулятора. Величина выходного сигнала изменяется в зависимости от изменения расстояния между датчиком и измеряемой поверхностью.
Измерители являются преобразователями параметрического типа и могут работать, начиная с частоты, равной нулю (постоянный входной сигнал).
Измерители вихретоковые ASM выпускаются в следующих модификациях: ASM 401D01, ASM 401D02, ASM 401D04, ASM 401D08, ASM 401D10, которые отличаются номинальным значением коэффициента преобразования, диапазонами измерений и габаритными размерами датчика.
Общий вид измерителей вихретоковых ASM 401DXX представлен на рисунке 1. Измерители не подлежат пломбированию.
Заводские номера измерителей в числовом формате наносятся на корпус предусилителя и кабель датчика методом наклеивания. Нанесение знака поверки на средство измерений не предусмотрено.

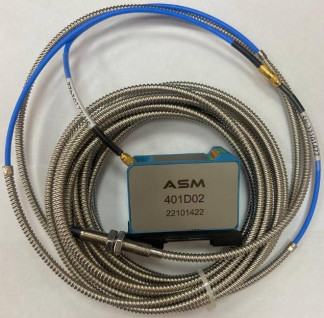

Место нанесения заводского номера
а) с предусилителем для монтажа на б) с предусилителем для монтажа на
DIN-рейку плоскую поверхность

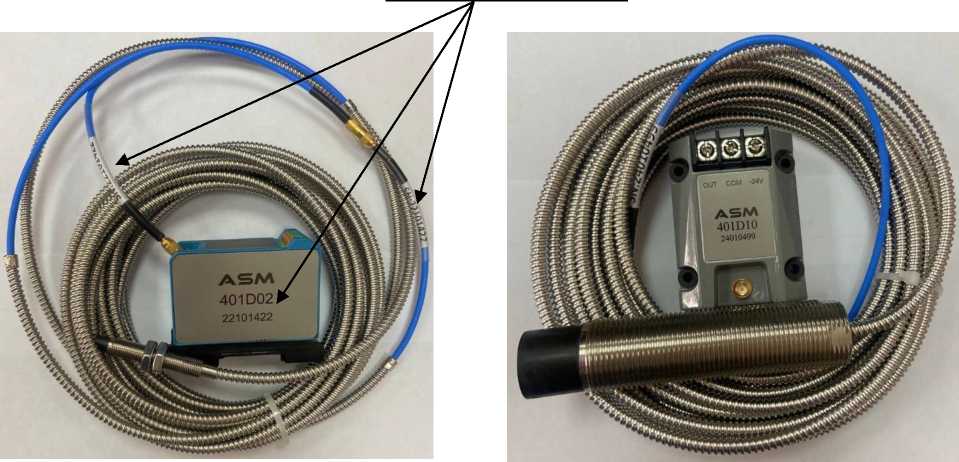

Рисунок 1 - Общий вид измерителей вихретоковых ASM 401DXX
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| ASM 401D01 | ASM 401D02 | ASM 401D04 | ASM 401D08 | ASM 401D10 | |
| Номинальное значение коэффициента преобразования, В/мм | 16 | 8 | 4 | 2 | 0,8 |
| Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, % | ±2 | ±2 | ±2 | ±2 | ±5 |
| Диапазон рабочих частот, Гц | от 0,1 до 5000 | от 0,1 до 5000 | от 0,1 до 5000 | - | - |
| Диапазоны измерений линейного перемещения, мм | от 0,4 до 1,4 | от 0,5 до 2,5 | от 1 до 5 | от 2 до 10 | от 2 до 12 |
| Пределы допускаемой основной относительной погрешности измерений линейного перемещения, % | ±1 | ±1 | ±1 | ±1 | ±2 |
| Диапазоны измерений размаха виброперемещения, мкм | от 10 до 500 | от 20 до 1000 | от 20 до 2000 | - | - |
| Нелинейность амплитудной характеристики, % | ±1 | ±1 | ±1 | - | - |
| Неравномерность частотной характеристики, дБ - в диапазоне частот от 2 до 1000 Г ц - в диапазоне частот от 0,1 до 5000 Г ц | ±1 ±3 | ±1 ±3 | ±1 ±3 | - | - |
| Пределы допускаемого дополнительного отклонения коэффициента преобразования от номинального значения при изменении температуры окружающей среды, % | ±10 | ±10 | ±10 | ±10 | ±10 |
| Пределы допускаемой дополнительной относительной погрешности измерений линейного перемещения при изменении температуры окружающей среды, %/°С | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ±0,05 |
Примечание:
- Метрологические характеристики нормированы для объекта измерений из марки металла, указанного в паспорте для конкретного измерителя
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Условия эксплуатации: - температура окружающей среды для датчика, °С | от -20 до +100 |
| - температура окружающей среды для предусилителя, °С | от -20 до +65 |
| Габаритные размеры (диаметрхвысота/длинахвысотахширина), мм, не более - датчика ASM 401D01 | М8х65 |
| - датчика ASM 401D02 | М10х50 |
| - датчика ASM 401D04 | М14Х110 |
| - датчика ASM 401D08 | М20х110 |
| - датчика ASM 401D10 | М30х110 |
| - предусилителя для монтажа на плоскую поверхность | 64х82х45 |
| - предусилителя для монтажа на DIN-рейку | 71x90x32 |
| Масса, г, не более - датчика ASM 401D01 | 0,5 |
| - датчика ASM 401D02 | 0,7 |
| - датчика ASM 401D04 | 0,8 |
| - датчика ASM 401D08 | 0,9 |
| - датчика ASM 401D10 | 1,1 |
| - предусилителя для монтажа на плоскую поверхность | 0,27 |
| - предусилителя для монтажа на DIN-рейку | 0,25 |
наносится на титульный лист руководства по эксплуатации методом печати или наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель вихретоковый | ASM 401DXX | 1 шт. |
| Образец металла | 1 шт.* | |
| Паспорт | 1 экз. | |
| Руководство по эксплуатации | 1 экз. | |
| Примечание: * образец металла поставляется по заказу 1 шт. на партию | ||
приведены в разделе 5 «Подготовка к работе и порядок работы» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
