| Номер в госреестре | 92857-24 |
| Наименование СИ | Периодомеры многофункциональные |
| Обозначение типа СИ | ВПСД |
| Изготовитель | Индивидуальный предприниматель Клементьев Алексей Валентинович (ИП Клементьев Алексей Валентинович), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 12.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Периодомеры многофункциональные ВПСД (далее - периодомеры) предназначены для измерения следующих параметров струнных тензометрических преобразователей: периода, электрического сопротивления, импульсного и переменного электрического напряжения, декремента затухания колебаний.
Периодомеры ВПСД используются в системах мониторинга безопасности энер-гетиче-ских, промышленных и гражданских объектов при их строительстве и эксплуатации.
Принцип действия периодомеров основан на возбуждении струнного преобразователя путем подачи импульса напряжения в его электромагнитную головку, под действием которого возбуждаются колебания струны преобразователя. После установления свободных затухающих колебаний струны периодомер измеряет период колебаний, декремент затухания, начальный размах свободных колебаний и сопротивление электромагнитной головки струнного преобразователя. В периодомерах предусмотрена возможность изменения пикового значения напряжения импульса запуска и усреднения результатов измерений.
Периодомеры позволяют выполнять однократные или многократные измерения параметров струнных преобразователей, сбора данных по группе струнных преобразователей, в том числе в комплекте с 16-канальным внешним коммутатором, отображать их значения на символьном жидкокристаллическом индикаторе, сохранять результаты измерений во внутреннем устройстве памяти, просматривать сохраненную информацию и передавать ее в персональный компьютер.
Периодомеры ВПСД могут работать в автономном режиме или под управлением персонального компьютера. При подключении к компьютеру периодомеры позволяют отображать осциллограмму сигнала струнного преобразователя и спектральную плотность сигнала, вести статистические наблюдения по нескольким измерениям периода колебаний.
Нанесение знака поверки на периодомеры не предусмотрено.

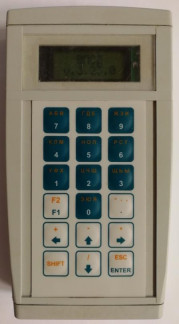

Общий вид периодомеров с указанием места пломбировки и места нанесения знака утверждения типа представлен на рисунке 1.
Заводской номер, состоящий из двух групп цифр разделенных тире, и обеспечивающий идентификацию каждого экземпляра периодомеров, наносится типографским способом на маркировочную наклейку, расположенную на нижней панели корпуса, как показано на рисунке 1.
Место нанесения знака утверждения типа
Место нанесения за
водского номера
Место пломбировки
Рисунок 1 - Общий вид периодомеров
Периодомеры работают под управлением встроенного программного обеспечения (далее - ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики периодомеров нормированы с учетом влияния ПО, которое устанавливается предприятием-изготовителем в защищенную от записи часть процессора устройств и недоступно для потребителя. Встроенное ПО закрыто от записи на стадии производства, конструкция прибора исключает несанкционированный доступ к ПО.
Внешнее программное обеспечение, устанавливаемое на персональный компьютер с операционной системой Windows, служит для приема данных, поступающих с периодомеров с целью визуализации, сбора, обработки, и архивации. Данное программное обеспечение поставляется на компакт-диске.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ВПСД |
| Номер версии (идентификационный номер) ПО | 3.23.0 и выше |
| Цифровой идентификатор ПО | 7DE4 |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Параметры выходного сигнала импульсов возбуждения, создаваемых периодомером: | |
| - диапазон установки пиковых значений импульса напряжения возбуждения, В - пределы допускаемой абсолютной погрешности установки пикового значения напряжения импульса возбуждения, В - длительность импульса возбуждения в форме спадающей экспоненты по уровню 0,5 амплитуды на активном сопротивлении 800 Ом, мкс - период повторения импульсов возбуждения в автономном режиме, с, не более | от 20 до 150 ±(0,05 • Uуст + 2,5), где Uуст - установленное значение напряжения от 50 до 300 4,5 |
| Форма входного сигнала, измеряемого периодомером -колебания | гармонические затухающие |
| Диапазон измерения периода колебаний струны преобразователя, мкс | от 400 до 2500 |
| Пределы допускаемой основной абсолютной погрешности измерения периода колебаний, мкс | ±0,2 |
| Пределы допускаемой дополнительной абсолютной погрешности измерения периода колебаний в рабочих условиях эксплуатации, мкс | ±0,3 |
| Диапазон измерения декремента затухания собственных колебаний струны преобразователя, дБ/с | от -100 до 0 |
| Пределы допускаемой основной абсолютной погрешности измерения декремента затухания собственных колебаний струны преобразователя, дБ/с | ±2 |
| Пределы допускаемой дополнительной абсолютной погрешности измерения декремента затухания собственных колебаний струны преобразователя в рабочих условиях эксплуатации, дБ/с | ±3 |
| Диапазон измерения начального размаха напряжения входного сигнала, мВ | от 2 до 80 |
| Пределы допускаемой основной абсолютной погрешности в диапазоне измерения начального размаха напряжения входного сигнала при периоде колебаний струны 800 мкс, мВ | ±(0,05 • UД + 1), где UД - действительное значение напряжения |
Продолжение таблицы 2
| 1 | 2 |
| Пределы допускаемой дополнительной абсолютной погрешности в диапазоне измерения начального размаха напряжения входного сигнала при периоде колебаний струны 800 мкс в рабочих условиях эксплуатации, мВ | ±(0,075 • UД + 1,5) |
| Диапазон измерения активного сопротивления, Ом | от 100 до 1400 |
| Пределы допускаемой основной абсолютной погрешности измерений активного сопротивления, Ом | ±1,0 |
| Пределы допускаемой дополнительной абсолютной погрешности измерения активного сопротивления в рабочих условиях эксплуатации, Ом | ±10 |
аблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время установления рабочего режима, мин, не более | 1 |
| Время непрерывной работы при питании от аккумулятора, без использования подсветки дисплея, ч, не менее | 8 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 171 93 31 |
| Масса, без учета сетевого источника питания и коммутатора, г, не более | 300 |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре +25 °С, % | от +20 до +26 от 30 до 80 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре +35 °С, %, не более | от -20 до +40 98 |
| Параметры питания: | |
| - от внутреннего автономного литий-ионного аккумулятора напряжением от 2,7 до 4,2 В | |
| - от сети переменного тока напряжением 220 В посредством внешнего сетевого блока питания с напряжением постоянного тока 5 В с током потребления до 300 мА | |
на этикетку периодомера, а также на титульный лист паспорта ВПСД 01.00 ПС типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Периодомер многофункциональный ВПСД | ТУ 26.51.43-001 0187676976-2021 | 1 |
| Кабель подключения датчика | - | 1 |
| Блок питания | - | 1 |
| Сумка для переноски | - | 1* |
| Коммутатор в составе: - мультиплексор внешнего коммутатора - кабель внешнего коммутатора | -- | 1* 1* |
| Паспорт | ВПСД 01.00 ПС | 1 |
| Руководство по эксплуатации | ВПСД 01.00 РЭ | 1 |
| Компакт-диск с ПО для внешнего персонального компьютера | ВПСД 01.00 ПО | 1* |
| Руководство пользователя программного обеспечения | ВПСД 01.00 РП | 1* |
| * - поставляется по отдельному заказу. | ||
приведены в руководстве по эксплуатации ВПСД 01.00 РЭ «Периодомер многофункциональный ВПСД» раздел 4 «Работа с прибором».
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-1 до 2 • 109 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 26.51.43-001-0187676976-2021 «Периодомеры многофункциональные ВПСД. Технические условия».
