Системы измерений длительности соединений СПАЙДЕР, 92873-24

Назначение

Системы измерений длительности соединений СПАЙДЕР (далее - СИДС) предназначены для измерений длительности телефонных соединений с целью получения исходных данных при учете объема оказанных услуг электросвязи операторами связи.

Описание

К настоящему типу средств измерений относятся Системы измерений длительности соединений СПАЙДЕР, которые являются виртуальной (функциональной) системой измерений длительности телефонных соединений комплекса оборудования с измерительными функциями, входящей в состав системы управления и мониторинга сетей связи «СПАЙДЕР» (Версия ПО: 7.8.) (далее - система «СПАЙДЕР»), производства ООО «НТЦ СевенТест», г. Санкт-Петербург, предназначенной для применения на сети связи общего пользования в качестве оборудования автоматизированных систем управления и мониторинга сетей электросвязи.

Принцип действия СИДС основан на формировании оборудованием для каждого телефонного соединения исходных данных для тарификации, содержащих время начала и длительность телефонного соединения. Исходные данные для тарификации выводятся в виде учетного файла (CDR-файла), в котором фиксируются номера вызываемого и вызывающего абонента, время начала и длительность телефонного соединения. Поддерживается вывод учетной информации по каналам связи в автоматизированную систему расчетов.

СИДС СПАЙДЕР выполняет следующие функции: измерение длительности телефонных соединений; сбор и хранение исходных данных (учетной информации); передачу учетной информации в автоматические системы расчетов.

СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.

Конструктивно оборудование с измерительными функциями, реализованное на оборудовании СПАЙДЕР, выполнено на базе аппаратных серверных платформ архитектуры x86-64 в виде серверов по модульному принципу: устройства хранения, процессор, материнская плата, сетевые платы, сервер, статив. Доступ к устройствам хранения, процессору или платам можно получить только открыв крышку сервера или кассеты. Оборудование размещается в стойке/стативе, двери которой блокируются от несанкционированного доступа замком. Конструкцией предусмотрена возможность установки пломб. Пломбы представляют собой специальные наклейки, разделяющиеся на несколько фрагментов при попытке их снять. Места установки пломб: крепежные винты оборудования в стативе, места доступа к устройствам хранения, процессору, платам и т.п. Места установки пломб определяются исходя из условий и места эксплуатации.

Оборудование не имеет узлов регулировки, способных повлиять на измерительную информацию. В связи с тем, что оборудование устанавливается в специально отведенных серверных помещениях, оборудованных системами контроля и доступа, данный тип конструкции оборудования с измерительными функциями исключает возможность бесконтрольной выемки плат, кассет, кассетных модулей и обеспечивает ограничение несанкционированного доступа к процессору и устройствам хранения. Таким образом обеспечивается ограничение доступа в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

Из-за особенностей конструкции и процесса эксплуатации нанесение знака поверки на средство измерений не предусмотрено.

Серийные номера, однозначно идентифицирующие каждый экземпляр средств измерений, наносятся на верхнюю панель корпуса в форме наклейки, содержащей серийный номер в цифро-буквенном формате.

Внешний вид оборудования и место нанесения серийного номера, возможные места блокировки и пломбировки представлены на рисунках 1, 2.

Возможные места установки пломб

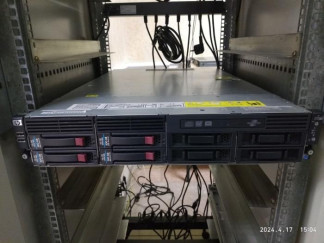

Рисунок 1 - Внешний вид статива с установленным оборудованием

Рисунок 2 - Место нанесения серийного номера

Программное обеспечение

Программное обеспечение встроенное, версии 7.8, управляет функционированием оборудования. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО и измерительной информации - «высокий», в соответствии с пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.

ПО оборудования и измеренные данные защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя.

Конструкция средств измерений (оборудования) исключает возможность несанкционированного влияния на программное обеспечение (метрологически значимую часть ПО) и измерительную информацию.

Технические характеристики

Таблица 2 - Метрологические характеристики

Знак утверждения типа

наносится на эксплуатационнцю документацию оборудования, в состав которого входит СИДС, типографским способом или в виде наклейки.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 5 «Методы измерений» документа «Системы измерений длительности соединений СПАЙДЕР. Руководство по эксплуатации 5295-004-80576292-2024РЭ.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

4604021.044.205-2.0 ТУ Ред. 2 «Система управления и мониторинга сетей связи «СПАЙДЕР» (Версия ПО: 7.8.). Технические условия».
