| Номер в госреестре | 92874-24 |
| Наименование СИ | Генераторы сигналов многофункциональные малогабаритные |
| Обозначение типа СИ | ГСММ |
| Изготовитель | Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск |
| Год регистрации | 2024 |
| Срок свидетельства | 13.08.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |

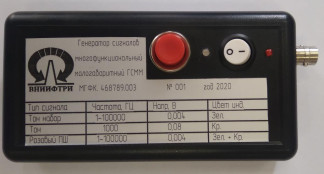

Генераторы сигналов многофункциональные малогабаритные ГСММ
(далее - генераторы) предназначены для воспроизведения электрического сигнала, содержащего набор тональных сигналов из третьоктавного ряда частот в диапазоне частот от 1 Гц до 100 кГц, тонального сигнала с частотой 1 кГц и сигнала в виде спектра розового шума.
Принцип действия генераторов основан на формировании с помощью микроконтроллера в цифровом виде синусоидальных сигналов и дальнейшем их преобразовании во встроенном в микроконтроллер 12-битном цифроаналоговом преобразователе (ЦАП) в аналоговый сигнал. Выходное напряжение ЦАП через повторитель на базе операционного усилителя и делитель напряжения поступает на выход генератора. В качестве опорного напряжения ЦАП используется напряжение питания микроконтроллера, вырабатываемое стабилизатором напряжения. Синтез необходимых частот осуществляется с помощью кварцевого резонатора. Генератор работает в трех режимах: групповом, тональном и в режиме воспроизведения розового шума. В групповом режиме генератор воспроизводит набор тональных сигналов
с равными уровнями напряжения на частотах третьоктавного ряда
по ГОСТ 12090-80. В тональном режиме генератор воспроизводит синусоидальный сигнал с нормированным уровнем напряжения на частоте 1000 Гц. Переключение режимов производится с помощью кнопочного переключателя режимов работы.
Конструктивно генераторы выполнены на основе микросхем и радиоэлектронных элементов, расположенных на печатной плате. Плата устанавливается в прямоугольный пластиковый корпус, на торце которого размещен выходной разъем BNC, а на передней панели расположены кнопки включения и переключения режимов работы.
Общий вид генераторов с указанием мест нанесения знака утверждения типа и заводского номера, места пломбировки приведены на рисунке 1.
Знак утверждения типа и заводской номер, состоящий из трех цифр, наносятся на переднюю панель корпуса генератора в виде общей наклейки.
Пломбировка от несанкционированного доступа предусмотрена в виде разрывной наклейки на боковой панели прибора.
Нанесение знака поверки на средство измерений не предусмотрено.

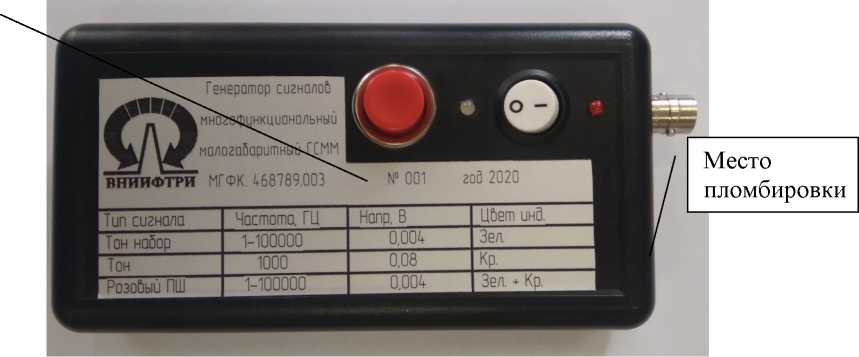

Места нанесения знака утверждения типа и заводского номера
Рисунок 1 - Общий вид генераторов, место нанесения знака утверждения типа, заводского номера и место пломбировки от несанкционированного доступа
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот в групповом режиме (центральные частоты третьоктавного ряда) и в режиме воспроизведения розового шума, Гц | от 1 до 100000 |
| Номинальное значение частоты в тональном режиме, Гц | 1000 |
| Пределы допускаемой относительной погрешности установки частоты | ±5-10-5 |
| Номинальное значение напряжения (уровней напряжения), мВ (дБ относительно 1 В): | 80 (минус 22) |
| в тональном режиме; в групповом режиме и в режиме воспроизведения уровней розового шума в третьоктавных полосах частот | |
| 4 (минус 48) | |
| Пределы допускаемой относительной погрешности воспроизведения уровней напряжения, дБ: | |
| - в тональном режиме; | ±0,2 |
| - в групповом режиме (в диапазоне частот от 1 до 80000 Гц); | ±0,3 |
| - в групповом режиме (на частоте 100000 Гц); - в режиме воспроизведения уровней розового шума в третьоктавных | ±0,5 |
| полосах частот | ±1,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение постоянного тока, В; | (8,4 ±1,2) |
| - сила тока потребления, мА, не более | 40 |
| Рабочие условия эксплуатации | |
| температура окружающего воздуха, °С | от -10 до +30 |
| относительная влажность при температуре 25 °С, %, не более | 90 |
| Габаритные размеры, мм, не более: | |
| длина | 150 |
| ширина | 80 |
| высота | 40 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Масса, кг, не более | 0,5 |
| Время функционирования при питании от встроенных аккумуляторных батарей, ч, не менее | 4 |
наносится на переднюю панель корпуса генераторов в виде наклейки и типографским способом на титульные листы руководства по эксплуатации и паспорта.
Таблица 3 - Комплектность генераторов
| Наименование | Обозначение | Количество |
| Генератор сигналов многофункциональный малогабаритный ГСММ | МГФК.468789.003 | 1 шт. |
| Комплект инструмента и принадлежностей в составе: - кабель - кабель | МГФК.685661.092 МГФК.685661.092-01 | 1 шт. 1 шт. |
| Аккумулятор 6F22, 9V, 300 mAh | 1 шт. | |
| Кейс защищенный РИФ WR-08 | 1 шт. | |
| Руководство по эксплуатации | МГФК.468789.003 РЭ | 1 экз. |
| Паспорт | МГФК.468789.003 ПС | 1 экз. |
приведены в разделе 2 «Использование по назначению» документа МГФК.468789.003 РЭ «Генераторы сигналов многофункциональные малогабаритные ГСММ. Руководство по эксплуатации».
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 12090-80 Частоты для акустических измерений. Предпочтительные ряды;
МГФК.468789.003 ТУ «Генератор сигналов многофункциональный малогабаритный ГСММ. Технические условия».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
