| Номер в госреестре | 92876-24 |
| Наименование СИ | Спектрофотометры |
| Обозначение типа СИ | ХРОМАТРОН |
| Изготовитель | Акционерное общество "Лабтех" (АО "Лабтех"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 13.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрофотометры ХРОМАТРОН предназначены для измерений спектрального коэффициента направленного пропускания твердых и жидких проб различного происхождения.
К настоящему типу средств измерений относятся спектрофотометры ХРОМАТРОН (далее - спектрофотометры) следующих модификаций: ECO ХТ-335, ECO ХТ-340, ECO ХТ-345, ECO ХТ-350, ECO ХТ-355, PRO XT-3OODV, PRO XT-3OOD, PRO XT-3O5D, PRO ХТ-310, PRO XT-315V, PRO ХТ-315, PRO ХТ-320, PRO ХТ-325, PRO ХТ-330, MAX XT-4OOD, MAX XT-4OODV, MAX XT-41OD, MAX XT-5OOD, MAX XT-5OODV, MAX XT-51OD. Основные различия между модификациями спектрофотометров в оптических схемах, источниках излучения и дисплеях приведены в таблице 1.
Принцип действия спектрофотометров основан на измерении отношения интенсивностей излучения, прошедшего через исследуемый объект и пустую кювету.
Спектрофотометры представляют собой стационарные настольные лабораторные приборы, управляемые с помощью сенсорного дисплея, встроенной клавиатуры и внешнего компьютера, состоящие из оптико-механического и электронного узлов, установленных в общем корпусе. Для разложения излучения в спектр используется монохроматор с дифракционной решеткой. Спектрофотометры имеют кюветное отделение, рассчитанное на установку кювет с длиной оптического пути до 100 мм. Программное обеспечение спектрофотометров позволяет осуществить вывод показаний на дисплей в единицах оптической плотности.
Нанесение знака поверки на спектрофотометры и их пломбирование не предусмотрено.
Обозначение типа спектрофотометров, обозначение модификации, заводской номер в буквенно-цифровом формате, идентифицирующий каждый экземпляр спектрофотометра, наносятся на его информационную табличку (шильду), расположенную на его задней панели, методом печати в процессе её изготовления. Общий вид спектрофотометров приведен на рисунках 1-4. Вид информационной таблички (шильды) спектрофотометра приведен на рисунке 5.
Таблица 1 - Оптическая схема, источник излучения и дисплей спектрофотометров
| Модификация | Оптическая схема | Источник излучения | Дисплей |
| ECO ХТ-355 | Однолучевая | Вольфрамовая лампа | Сенсорный |
| ECO ХТ-350 | Сенсорный | ||
| ECO ХТ-345 | Сенсорный | ||
| ECO ХТ-340 | ЖК | ||
| ECO ХТ-335 | Вольфрамовая лампа, Дейтериевая лампа | Сенсорный | |
| PRO ХТ-330 | Сенсорный | ||
| PRO ХТ-325 | Сенсорный | ||
| PRO ХТ-320 | Однолучевая с функцией сканирования | Вольфрамовая лампа, Дейтериевая лампа | ЖК |
| PRO ХТ-315 | ЖК | ||
| PRO XT-315V | ЖК | ||
| PRO ХТ-310 | ЖК | ||
| PRO XT-3O5D | Двухлучевая с функцией сканирования | Вольфрамовая лампа, Дейтериевая лампа | ЖК |
| PRO XT-3OOD | ЖК | ||
| PRO XT-3OODV | ЖК | ||
| MAX XT-4OOD | Двухлучевая | Ксеноновая лампа | Сенсорный |
| MAX XT-4OODV | Сенсорный | ||
| MAX XT-41OD | Псевдо-двухлучевая | Сенсорный | |
| MAX XT-5OOD | Двухлучевая | Вольфрамовая лампа, дейтериевая лампа | Сенсорный |
| MAX XT-5OODV | Сенсорный | ||
| MAX XT-51OD | Сенсорный |

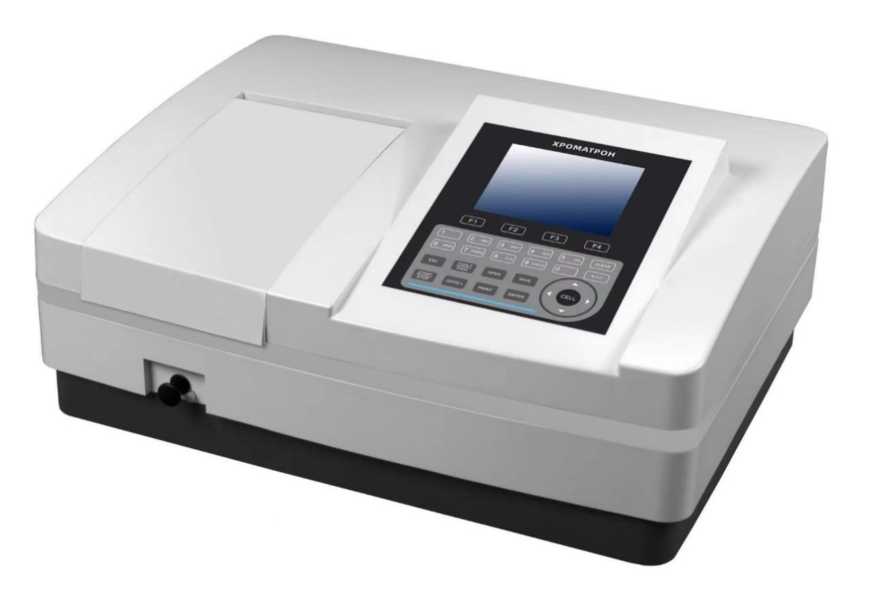

Рисунок 1 - Общий вид спектрофотометров модификаций ECO XT-340 и PRO ХТ-320

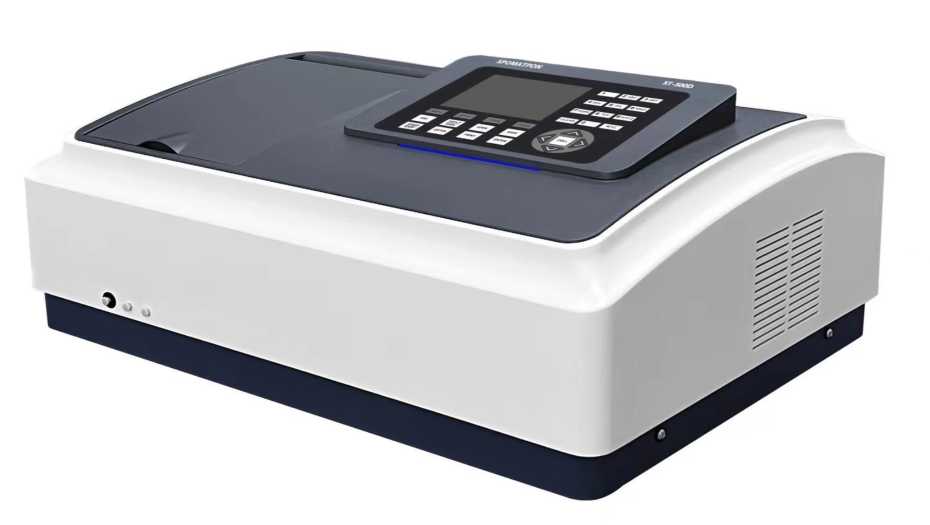

Рисунок 2 - Общий вид спектрофотометров модификаций PRO XT-315, PRO XT-315V, PRO XT-310, PRO XT-305D, PRO XT-300D, PRO XT-300DV

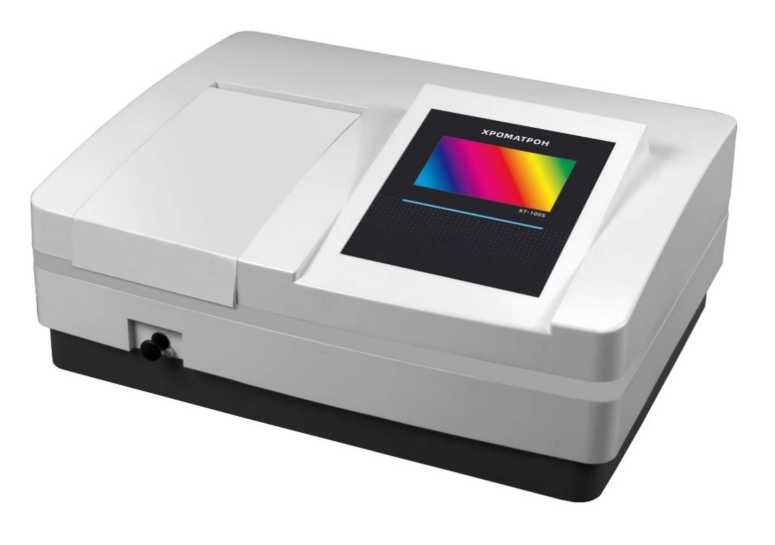

Рисунок 3 - Общий вид спектрофотометров модификаций ECO XT-355, ECO XT-350, ECO XT-345, ECO XT-335, PRO XT-330, PRO XT-325, MAX XT-410D

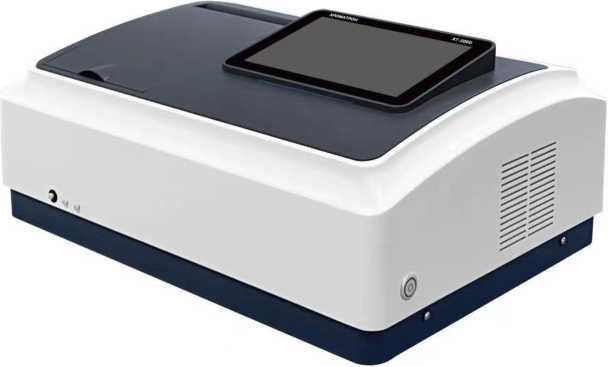

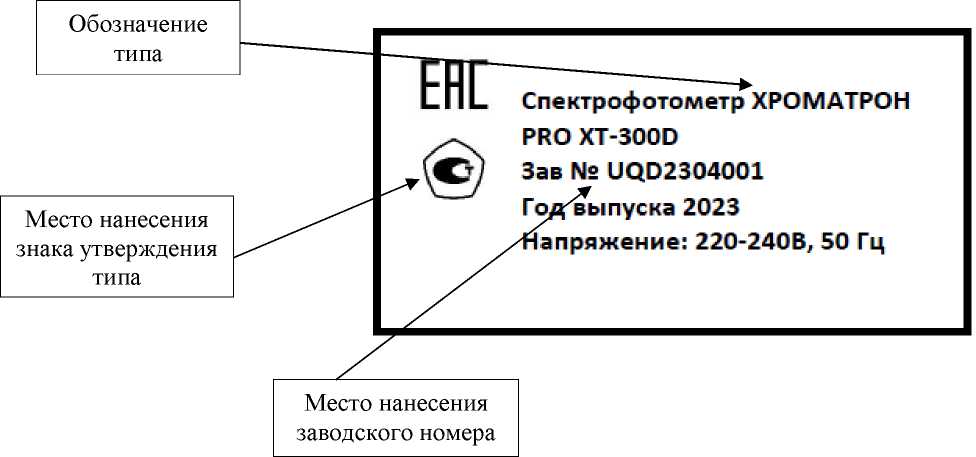

Рисунок 5 - Вид информационной таблички (шильда) спектрофотометров и мест нанесения обозначения типа, знака утверждения типа и заводского номера
Спектрофотометры оснащены встроенным программным обеспечением и автономным программным обеспечением. Идентификационные данные программного обеспечения приведены в таблицах 2 и 3.
Метрологически значимая часть встроенного ПО спектрофотометров предназначена для выполнения аппаратных функций спектрофотометров, передачи данных в автономное ПО и для управления работой спектрофотометра и процессом измерений со встроенной клавиатуры или сенсорного дисплея.
Автономное программное обеспечение на внешнем компьютере предназначено для управления работой спектрофотометра и процессом измерений, а также для хранения и обработки полученных данных. Метрологически значимая часть автономного ПО выполняет следующие функции:
- управление спектрофотометром;
- настройку режимов работы;
- получение спектров;
- обработку и хранение результатов измерений;
- построение градуировочных графиков;
- проведение диагностических проверок спектрофотометра.
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню - «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 2 - Идентификационные данные встроенного программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | — | — | UV Studio |
| Номер версии (идентификационный номер) ПО | V3.x.xx1) | Al.xxx 2) | 1.X.X.XX3) |
| Цифровой идентификатор ПО | — | — | — |
| Примечание - Номер версии записывается в виде метрологически значимой (неизменяемой) части ПО, указанной в виде цифрового или буквенно-цифрового обозначения в начале номера версии и последующим рядом цифр, принимающих значения от 0 до 9, которые описывают модификации ПО (обозначенных буквами «х»). | |||
| 1) Для модификаций ECO ХТ-355, ECO ХТ-350, ECO ХТ-345, ECO ХТ-335, PRO ХТ-330, PRO ХТ-325, MAX XT-410D. 2) Для модификаций ECO ХТ-340, PRO ХТ-320, PRO ХТ-315, PRO XT-315V, PRO ХТ-310, PRO XT-305D, PRO XT-300D, PRO XT-300DV. 3) Для модификаций MAX XT-400D, MAX XT-400DV, MAX XT-500D, MAX XT-500DV, MAX XT-510D. | |||
Таблица 3 - Идентификационные данные автономного программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | EasyUV1) | UV-Vis Analyst2) | UV Studio3) |
| Номер версии (идентификационный номер) По | 1.X.XX | 5.xx | 1.X.X.XX |
| Цифровой идентификатор ПО | — | — | — |
| Примечание - Номер версии записывается в виде метрологически значимой (неизменяемой) части ПО, указанной в виде цифрового или буквенно-цифрового обозначения в начале номера версии и последующим рядом цифр, принимающиx значения от 0 до 9, которые описывают модификации ПО (обозначенный буквами «X»). | |||
| 1) Для модификаций PRO ХТ-325, PRO ХТ-330, ECO ХТ-335, ECO ХТ-345, ECO ХТ-350, ECO ХТ-355, MAX ХТ-410D; 2) Для модификаций PRO ХТ-300D, PRO ХТ-300DV, PRO ХТ-305D, PRO ХТ-310, PRO ХТ-315, PRO ХТ-315 V, PRO ХТ-320, ECO ХТ-340; 3) Для модификаций MAX ХТ-400D, MAX ХТ-400DV, MAX ХТ-500D, MAX ХТ-500DV, MAX ХТ-510D. | |||
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон измерений, нм - модификации ECO ХТ-350, ECO ХТ-355 - модификация ECO ХТ-345 - модификация ECO ХТ-340 - модификация ECO ХТ-335 - остальные модификации | от 315 до 1050 от 315 до 1100 от 320 до 1100 от 200 до 1050 от 200 до 1100 |
| Диапазон измерений спектральных коэффициентов направленного пропускания, % | от 1,0 до 99 |
| Пределы допускаемой абсолютной погрешности спектрофотометра при измерении спектральных коэффициентов направленного пропускания, %: - в спектральном диапазоне св. 400 до 750 нм включ. - в спектральном диапазоне от 200 до 400 нм включ. и св. 750 до 1100 нм | ±0,5 ±1,0 |
| Пределы допускаемой абсолютной погрешности установки длин волн, нм: - модификации ECO XT-355 и ECO ХТ-335 - модификации ECO XT-350, ECO XT-345, ECO ХТ-340, PRO XT-330, PRO XT-325, PRO XT-320, MAX XT-410D - остальные модификации | ±2,0 ±1,5 ±0,5 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон показаний: - модификации ECO ХТ-350, ECO ХТ-355 - модификация ECO ХТ-345 - модификация ECO ХТ-340 - модификация ECO ХТ-335 - остальные модификации | от 315 до 1050 от 315 до 1100 от 320 до 1100 от 195 до 1050 от 190 до 1100 |
| Диапазон показаний спектральных коэффициентов направленного пропускания, % | от 0 до 100 |
| Спектральная ширина щели, нм, не более: - модификации ECO ХТ-355, ECO ХТ-350, ECO ХТ-340, ECO ХТ-335, PRO ХТ-330, PRO ХТ-320 - модификации MAX XT-410D, ECO ХТ-345, PRO ХТ-325 - модификации MAX XT-500D, MAX XT-400D, PRO ХТ-310, PRO XT-300D - модификации MAX XT-510D, PRO ХТ-315, PRO XT-305D - модификации MAX XT-500DV, MAX XT-400DV, PRO XT-315V, PRO XT-300DV | 4,0 2,0 1,0 1,8 0,5/1/2/4/5 |
Продолжение таблицы 5
| Наименование характеристики | Значение |
| Уровень рассеянного света (на 220 и 340 нм по NaNO2), %, не более: - модификации ECO ХТ-355, ECO ХТ-335 | 0,2 |
| - модификации MAX XT-51OD, MAX XT-5OOD, MAX XT-5OODV | 0,03 |
| - модификации MAX XT-41OD, MAX XT-4OOD, MAX XT-4OODV, ECO ХТ-350, ECO ХТ-345, ECO ХТ-340, PRO ХТ-330, PRO ХТ-325, PRO ХТ-320, PRO ХТ-315, PRO XT-315V, PRO ХТ-310, PRO XT-3O5D, PRO XT-3OOD, PRO XT-3OODV | 0,05 |
| Габаритные размеры (ДхШхВ), мм, не более: - модификации MAX XT-41OD, ECO ХТ-355, ECO ХТ-350, ECO ХТ-345, ECO ХТ-340, ECO ХТ-335, PRO ХТ-330, PRO ХТ-325, PRO ХТ-320 | 490x380x225 |
| - модификации MAX XT-510D, MAX XT-500D, MAX XT-400D, MAX XT-500DV, MAX XT-400DV | 580x420x265 |
| - модификации PRO ХТ-315, PRO XT-315V, PRO ХТ-310, PRO XT-305D, PRO XT-300D, PRO XT-300DV | 589x428x265 |
| Масса, кг, не более: - модификации ECO ХТ-335, PRO ХТ-330, PRO ХТ-325, MAX XT-410D, ECO ХТ-355, ECO ХТ-350, ECO ХТ-345 | 10,6 |
| - модификации ECO ХТ-340, PRO ХТ-320 | 14 |
| - модификации MAX XT-510D, MAX XT-500D, MAX XT-400D | 17 |
| - модификации MAX XT-500DV, MAX XT-400DV | 18 |
| - модификации PRO ХТ-315, PRO XT-315V, PRO ХТ-310 | 20 |
| - модификации PRO XT-305D, PRO XT-300D, PRO XT-300DV | 22 |
| Потребляемая мощность, В^А, не более: - модификации MAX XT-410D | 60 |
| - модификации ECO ХТ-355, ECO ХТ-350, ECO ХТ-345 | 75 |
| - модификации MAX XT-400D, MAX XT-400DV | 100 |
| - модификации ECO ХТ-335, PRO ХТ-330, PRO ХТ-325 | 120 |
| - модификации MAX XT-510D, MAX XT-500D, MAX XT-500DV, ECO ХТ-340, PRO ХТ-320, PRO ХТ-315, PRO XT-315V, PRO ХТ-310 | 140 |
| - модификации PRO XT-305D, PRO XT-300D, PRO XT-300DV | 160 |
| Напряжение питания частотой (50+1) Гц, В | 220±22 |
| Средняя наработка до отказа, ч, не менее | 10000 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от +17 до +28 |
| - относительная влажность, %, не более | 75 |
наносится на информационную табличку (шильд), расположенную на задней панели спектрофотометра, методом печати при ее изготовлении и на титульный лист Руководства по эксплуатации и паспорта методом компьютерной графики.
Таблица 6 - Комплектность спектрофотомера
| Наименование | Обозначение | Количество |
| Спектрофотометр | ХРОМАТРОН | 1 шт. |
| Шнур питания | - | 1 шт. |
| Чехол | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | 26.51.53-004-51534358-2023 | 1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационных документах:
- «Спектрофотометры ХРОМАТРОН модификаций ECO ХТ-355, ECO XT-350, ECO XT-345, ECO XT-335, PRO XT-330, PRO XT-325, MAX XT-410D. Руководство по эксплуатации», раздел 7.3 «Общие инструкции по эксплуатации»;
- «Спектрофотометры ХРОМАТРОН модификаций ECO ХТ-340, PRO ХТ-320, PRO XT-315, PRO XT-315V, PRO XT-310, PRO XT-305D, PRO XT-300D, PRO XT-300DV. Руководство по эксплуатации», раздел 5 «Подготовка к работе и порядок работы»;
- «Спектрофотометры ХРОМАТРОН модификаций МАХ XT-500D, МАХ XT-500DV, МАХ XT-510D. Руководство по эксплуатации, раздел 12 «Измерение»;
- «Спектрофотометры ХРОМАТРОН модификаций МАХ XT-400D, МАХ XT-400DV. Руководство по эксплуатации», раздел 12 «Измерение».
Приказ Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;
ТУ 26.51.53-004-51534358-2023 «Спектрофотометры ХРОМАТРОН. Технические условия».
