| Номер в госреестре | 92877-24 |
| Наименование СИ | Манометры-термометры устьевые |
| Обозначение типа СИ | МТУ-Техно |
| Изготовитель | Общество с ограниченной ответственностью научно производственная фирма "ТехСмарт" (ООО НПФ "ТехСмарт"), Республика Татарстан, г. Набережные Челны |
| Год регистрации | 2024 |
| Срок свидетельства | 13.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры-термометры устьевые МТУ-Техно (далее - манометры-термометры) предназначены для непрерывных измерений избыточного давления и температуры жидких и газообразных сред, записи в энергонезависимой памяти и передачи на персональный компьютер результатов измерений.
Конструктивно манометры-термометры состоят из корпуса с крышкой, в котором размещены чувствительный элемент в виде измерительной ячейки с первичными преобразователями давления и температуры, а также электронный блок с модулем дисплея (при наличии).
Принцип действия манометров-термометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента -мембраны, с расположенными на ней тензорезисторами. Измеряемое давление, подаваемое во входную камеру, вызывает деформацию мембраны измерительной ячейки и, как следствие изменение сопротивления тензорезисторов пропорциональное измеряемому давлению. Изменение сопротивления преобразуется электронной схемой в цифровой выходной сигнал, который отображается на дисплее манометра-термометра (для модификации с дисплеем) и (или) записывается в энергонезависимую память с возможностью передачи на персональный компьютер (ПК) через кабель связи.
Принцип измерений температуры манометров-термометров основан на обратной зависимости электрического сопротивления первичного чувствительного элемента термисторного типа (ЧЭ) от измеряемой температуры.
Манометры-термометры выпускается в трех модификациях: МТУ-Техно 210И, МТУ-Техно 201, и МТУ-Техно 220Б.
Модификация МТУ-Техно 210И оснащена дисплеем, отображающим значения давления, температуры, остаток заряда батареи, номер прибора, версию ПО и другие параметры. Модификация МТУ-Техно 210И управляется специальным ключом со встроенным магнитом, воздействующим на геркон управления при движении ключом по дисплею.
Модификации МТУ-Техно 201 отличается от модификации МТУ-Техно 210И отсутствием дисплея.
Модификации МТУ-Техно 220Б изготавливается в варианте без дисплея в габаритном исполнении «бочонок».
Передача данных с манометров-термометров выполняется через USB кабель, подключаемый к ПК.
Пломбировка манометров-термометров не предусмотрена.
Общий вид манометров-термометров представлен на рисунке 1.
Заводской номер, идентифицирующий каждый экземпляр средства измерений в виде цифрового обозначения, состоящего из арабских цифр, наносится способом лазерной гравировки на корпус прибора.
Изображение места нанесения заводского номера представлено на рисунке 2.
Конструкция манометров-термометров не предусматривает нанесение на корпус знака поверки.
модификации

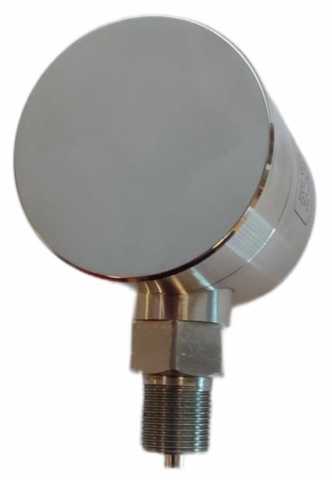

МТУ-Техно 201

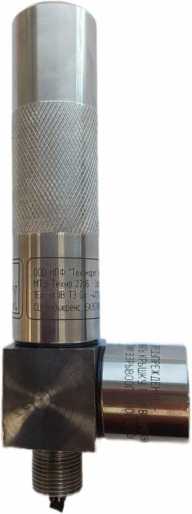

модификация МТУ-Техно 220Б

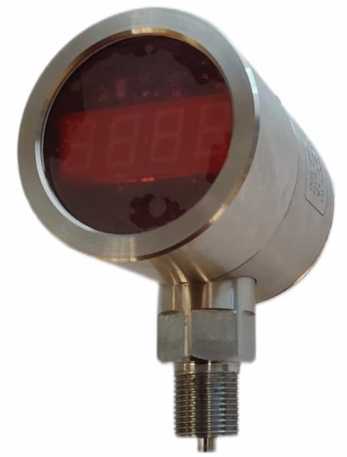

модификации МТУ-Техно 210И
Рисунок 1 - Общий вид манометров-термометров МТУ-Техно

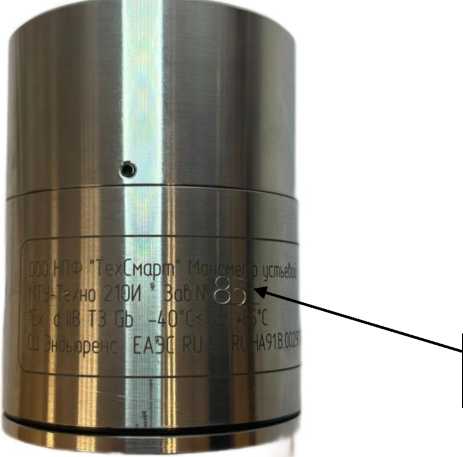

Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера манометров-термометров МТУ-Техно
Манометры-термометры устьевые МТУ-Техно имеют встроенное метрологически значимое программное обеспечение (далее - ПО) и внешнее, метрологически не значимое ПО.
Внешнее ПО «TechReport» устанавливается на ПК и предназначено для программирования работы манометров-термометров, синхронизации времени манометров-термометров с ПК, скачивания результатов измерений из памяти манометров-термометров по каналу USB, визуализации результатов измерений и других параметров.
Встроенное ПО устанавливается в энергонезависимую память манометров-термометров на предприятии-изготовителе и осуществляет установку и настройку рабочих параметров измерений; самодиагностику; сбор, преобразования, хранения, обработку и представление измерительной информации.
Конструкция манометров-термометров исключает возможность несанкционированного влияния на ПО и измерительную информацию, вследствие этого ПО не оказывает влияния на метрологические характеристики средства измерений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MTTH.metrology.lib |
| Номер версии (идентификационный номер) метрологически значимой части ПО | 0.1.0.12 |
| Цифровой идентификатор ПО | 892B.3BA8-2A1E.444A-12CB.B253-B44F.915E |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений (ДИ) избыточного давления, МПа | от 0 до 60 |
| Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений давления, у, % | ±0,16 |
| Вариация выходного сигнала, % | 1у1 |
| Пределы допускаемой дополнительной приведенной к верхнему пределу измерений погрешности, вызванной отклонением температуры окружающего воздуха от нормальной (от +15 до +25 °С), % /10 ОС | ±0,025 |
| Диапазон измерений температуры, ос | от -40 до +60 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока от литиевого элемента питания размера АА, В | 3,6 |
| Масса, кг, не более - для модификаций МТУ-Техно 201, МТУ-Техно 210И - для модификации МТУ-Техно 220Б | 1,5 0,8 |
| Габаритные размеры (ширинахвысотах длина), мм, не более: - для модификаций МТУ-Техно 201, МТУ-Техно 210И - для модификации МТУ-Техно 220Б | 116х68х75 192x67x36 |
| Нормальные условия измерений: температура окружающей среды, °С относительная влажность, % атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более - атмосферное давление, кПа | от -40 до +70 98 от 84,0 до 106,7 |
| Маркировка взрывозащиты | 1Ex d IIB ТЗ Gb |
| Средняя наработка на отказ, ч, не менее | 60000 |
| Средний срок службы, лет, не менее | 8 |
наносится на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Манометр-термометр устьевой 1) | МТУ-Техно | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. 2) |
| Кабель связи с ПК | - | 1 шт. |
| Ключ для открытия крышки корпуса 3) | - | 1 шт. |
| Ключ со встроенным магнитом 4) | - | 1 шт. |
| USB - носитель с программным обеспечением «TechReport» | - | 1 шт. 2) |
| Примечания: 1) Модификация преобразователя, комплект монтажных частей, в соответствии с заказом. 2) 1 экз. (в зависимости от заказа) на партию манометров-термометров, поставляемых в один адрес. 3) Только для модификаций МТУ-Техно 210И и МТУ-Техно 201. 4) Только для модификации МТУ-Техно 210И. | ||
приведены в разделе «Основные сведения» Руководства по эксплуатации.
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.52-001-38719314-2021 «Манометр-термометр устьевой МТУ-Техно. Технические условия».
