| Номер в госреестре | 92879-24 |
| Наименование СИ | Источники питания постоянного тока |
| Обозначение типа СИ | АКИП-1162 |
| Изготовитель | "IТЕСН ELECTRONIC Со., Ltd", Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 13.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного тока АКИП-1162 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
По принципу действия источники относятся к программируемым импульсным источникам питания. Принцип формирования постоянного напряжения построен на высокочастотном преобразователе. Управление и контроль режимов работы источников осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных клавиш и поворотного переключателя, расположенных на лицевой панели источников.
Конструктивно источники выполнены в металлических корпусах настольного исполнения, допускающих монтаж в приборную стойку.
Источники выпускаются в ряде модификаций, отличающихся габаритными размерами, максимальной выходной мощностью, а также диапазонами установки выходных параметров -напряжения и силы тока.
Источники имеют 25 модификаций:
- модификации с выходным напряжением 10 В:
АКИП-1162-10-170; АКИП-1162-10-340; АКИП-1162-10-510; АКИП-1162-10-1020;
- модификации с выходным напряжением 32 В:
АКИП-1162-32-80; АКИП-1162-32-160; АКИП-1162-32-240; АКИП-1162-32-480;
- модификации с выходным напряжением 80 В:
АКИП-1162-80-40; АКИП-1162-80-80; АКИП-1162-80-120; АКИП-1162-80-240;
- модификации с выходным напряжением 300 В:
АКИП-1162-300-20; АКИП-1162-300-40; АКИП-1162-300-60; АКИП-1162-300-120;
- модификации с выходным напряжением 500 В:
АКИП-1162-500-12; АКИП-1162-500-24; АКИП-1162-500-36; АКИП-1162-500-72;
- модификации с выходным напряжением 800 В:
АКИП-1162-800-8; АКИП-1162-800-16; АКИП-1162-800-24; АКИП-1162-800-48;
- модификации с выходным напряжением 1500 В:
АКИП-1162-1500-12.
Источники оснащены цифровыми измерителями напряжения и силы тока, позволяющими контролировать одновременно оба параметра. Конструкция источников обеспечивает защиту от перегрузок, короткого замыкания на выходе и перегрева. Допускается параллельное соединение источников.
На передней панели источников расположены: кнопка включения питания, дисплей для отображения значений напряжения и силы тока на выходе, кнопка включения/отключения выхода, функциональные кнопки, вращающийся регулятор для установки выходных параметров, порт USB.
На задней панели источников расположены: выходные клеммы для подключения нагрузки, слот для установки интерфейса дистанционного управления, клемма заземления, системная шина для объединения источников, разъем сети питания, интерфейсы дистанционного управления (USB, LAN, RS232). В зависимости от модификации источников разъемы и клеммы на задней панели могут отличаться конструкцией.
Серийный номер, идентифицирующий каждый экземпляр источников, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса. Место нанесения серийного номера представлено на рисунке 2.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Для предотвращения несанкционированного доступа к внутренним частям источников пломбируется один из крепежных винтов на корпусе. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
Общий вид источников по модификациям, места нанесения знака утверждения типа, знака поверки и схема пломбировки от несанкционированного доступа представлены на рисунках 1 и 2.
Модификации АКИП-1162-10-170, АКИП-1162-32-80, АКИП-1162-80-40, АКИП-1162-300-20,
АКИП-1162-500-12, АКИП-1162-800-8, АКИП-1162-10-340, АКИП-1162-32-160,
АКИП-1162-80-80, АКИП-1162-300-40, АКИП-1162-800-16, АКИП-1162-10-510,
АКИП-1162-32-240, АКИП-1162-80-120, АКИП-1162-300-60, АКИП-1162-500-24,
АКИП-1162-500-36, АКИП-1162-800-24, АКИП-1162-1500-12

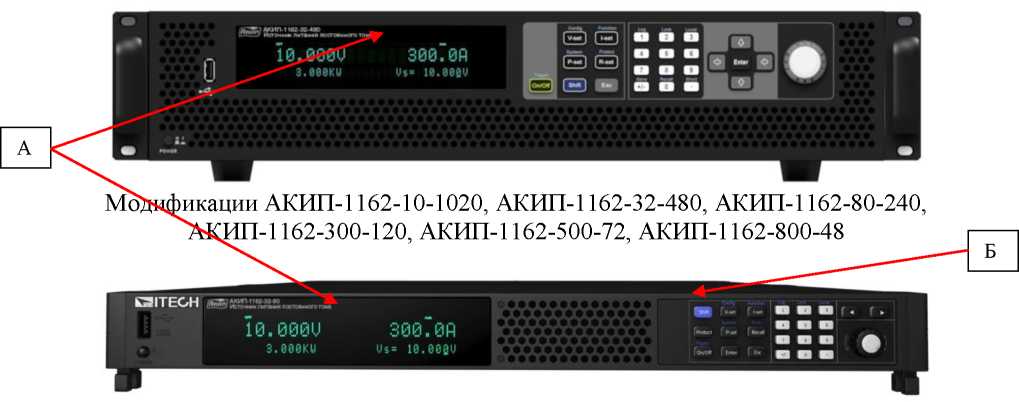

Рисунок 1 - Общий вид источников, места нанесения знака утверждения типа (А) и знака поверки (Б)

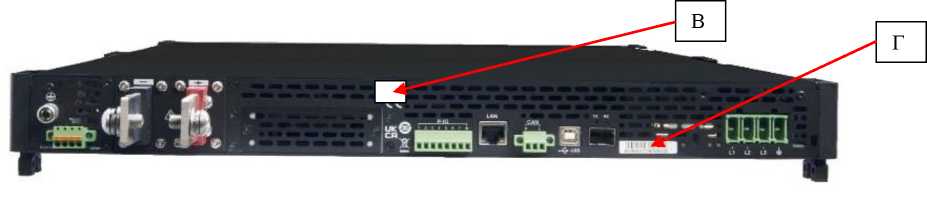

Рисунок 2 - Вид задней панели источников, место пломбировки от несанкционированного доступа (В) и место нанесения серийного номера (Г)
Программное обеспечение (ПО) источников записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Main Ver |
| Номер версии (идентификационный номер ПО) | не ниже 00.01.0301 |
Таблица 2 - Допускаемые значения уровня пульсаций выходного напряжения источников питания
| Модификация | Уровень пульсаций выходного напряжения (среднеквадратичное значение), мВ |
| АКИП-1162-10-170 | 10 |
| АКИП-1162-10-340 | |
| АКИП-1162-10-510 | |
| АКИП-1162-10-1020 | |
| АКИП-1162-32-80 | 30 |
| АКИП-1162-32-160 | |
| АКИП-1162-32-240 | |
| АКИП-1162-32-480 | |
| АКИП-1162-80-40 | 80 |
| АКИП-1162-80-80 | |
| АКИП-1162-80-120 | |
| АКИП-1162-80-240 | |
| АКИП-1162-300-20 | 120 |
| АКИП-1162-300-40 | 90 |
| АКИП-1162-300-60 | 100 |
| АКИП-1162-300-120 | |
| АКИП-1162-500-12 | 180 |
| АКИП-1162-500-24 | 135 |
| АКИП-1162-500-36 | 90 |
| АКИП-1162-500-72 | |
| АКИП-1162-800-8 | 240 |
| АКИП-1162-800-16 | 200 |
| АКИП-1162-800-24 | 160 |
| АКИП-1162-800-48 | 300 |
| АКИП-1162-1500-12 |
Таблица 3 - Диапазоны и дискретность установки выходных параметров и разрешение индикаторов источников питания
| Модификация | Диапазон установки выходного напряжения, В | Диапазон установки силы выходного тока, А | Максимальная выходная мощность, Вт | Дискретность установки/разрешение индикатора, мВ/мА/Вт | |
| трехфазное питание | однофазное питание | ||||
| АКИП-1162-10-170 | от 0 до 10 | от 0 до 170 | 1700 | 1700 | 1/10/1 |
| АКИП-1162-10-340 | от 0 до 340 | 3400 | 3400 | 1/10/1 | |
| АКИП-1162-10-510 | от 0 до 510 | 5100 | 3500 | 1/100/1 | |
| АКИП-1162-10-1020 | от 0 до 1020 | 10200 | 7100 | 1/100/1 | |
| АКИП-1162-32-80 | от 0 до 32 | от 0 до 80 | 2000 | 2000 | 1/10/1 |
| АКИП-1162-32-160 | от 0 до 160 | 4000 | 3500 | 1/10/1 | |
| АКИП-1162-32-240 | от 0 до 240 | 6000 | 3500 | 1/10/1 | |
| АКИП-1162-32-480 | от 0 до 480 | 12000 | 7100 | 1/10/1 | |
| АКИП-1162-80-40 | от 0 до 80 | от 0 до 40 | 2000 | 2000 | 1/10/1 |
| АКИП-1162-80-80 | от 0 до 80 | 4000 | 3500 | 1/10/1 | |
| АКИП-1162-80-120 | от 0 до 120 | 6000 | 3500 | 1/10/1 | |
| АКИП-1162-80-240 | от 0 до 240 | 12000 | 7100 | 1/10/1 | |
| АКИП-1162-300-20 | от 0 до 300 | от 0 до 20 | 2000 | 2000 | 10/1/1 |
| АКИП-1162-300-40 | от 0 до 40 | 4000 | 3500 | 10/1/1 | |
| АКИП-1162-300-60 | от 0 до 60 | 6000 | 3500 | 10/1/1 | |
| АКИП-1162-300-120 | от 0 до 120 | 12000 | 7100 | 10/1/1 | |
| АКИП-1162-500-12 | от 0 до 500 | от 0 до 12 | 2000 | 2000 | 10/1/1 |
| АКИП-1162-500-24 | от 0 до 24 | 4000 | 3500 | 10/1/1 | |
| АКИП-1162-500-36 | от 0 до 36 | 6000 | 3500 | 10/1/1 | |
| АКИП-1162-500-72 | от 0 до 72 | 12000 | 7100 | 10/1/1 | |
| АКИП-1162-800-8 | от 0 до 800 | от 0 до 8 | 2000 | 2000 | 10/1/1 |
| АКИП-1162-800-16 | от 0 до 16 | 4000 | 3500 | 10/1/1 | |
| АКИП-1162-800-24 | от 0 до 24 | 6000 | 3500 | 10/1/1 | |
| АКИП-1162-800-48 | от 0 до 48 | 12000 | 7100 | 10/1/1 | |
| АКИП-1162-1500-12 | от 0 до 1500 | от 0 до 12 | 6000 | 3500 | 10/1/1 |
Таблица 4 - Пределы допускаемой погрешности установки и измерения выходных параметров источников питания
| Модификация | Пределы допускаемой абсолютной погрешности установки напряжения, В | Пределы допускаемой абсолютной погрешности измерения напряжения, В | Пределы допускаемой абсолютной погрешности установки силы тока, А | Пределы допускаемой абсолютной погрешности измерения силы тока, А |
| АКИП-1162-10-170 | ±(0,0003-иусг+0,003) | ±(0,0003-0зм+0,003) | ±(0,001-!уСТ+0,17) | ±(0,001- 1изм+0,17) |
| АКИП-1162-10-340 | ±(0,001-!уст+0,34) | ±(0,001-1изм+0,34) | ||
| АКИП-1162-10-510 | ±(0,001-!уст+0,51) | ±(0,001-1изм+0,51) | ||
| АКИП-1162-10-1020 | ±(0,001-!уст+1,02) | ±(0,001- 1изм+1,02) | ||
| АКИП-1162-32-80 | ±(0,0003-иуСТ+0,0096) | ±(0,0003-0^+0,0096) | ±(0,001-!уст+0,08) | ±(0,001- 1изм+0,08) |
| АКИП-1162-32-160 | ±(0,001-!уСТ+0,16) | ±(0,001- 1изм+0,16) | ||
| АКИП-1162-32-240 | ±(0,001-!уст+0,24) | ±(0,001- 1изм+0,24) | ||
| АКИП-1162-32-480 | ±(0,001-!уст+0,48) | ±(0,001- 1изм+0,48) | ||
| АКИП-1162-80-40 | ±(0,0003/Луст+0,024) | ±(0,0003-0зм+0,024) | ±(0,001-!уст+0,04) | ±(0,001- 1изм+0,04) |
| АКИП-1162-80-80 | ±(0,001-!уст+0,08) | ±(0,001- 1изм+0,08) | ||
| АКИП-1162-80-120 | ±(0,001-!уСТ+0,12) | ±(0,001- 1изм+0,12) | ||
| АКИП-1162-80-240 | ±(0,001-!уст+0,24) | ±(0,001- 1изм+0,24) | ||
| АКИП-1162-300-20 | ±(0,0003/Луст+0,09) | ±(0,0003-0зм+0,09) | ±(0,001-!уст+0,02) | ±(0,001- 1изм+0,02) |
| АКИП-1162-300-40 | ±(0,001-!уст+0,04) | ±(0,001- 1изм+0,04) | ||
| АКИП-1162-300-60 | ±(0,001-!уст+0,0б) | ±(0,001- 1изм+0,06) | ||
| АКИП-1162-300-120 | ±(0,001-!уСТ+0,12) | ±(0,001- 1изм+0,12) | ||
| АКИП-1162-500-12 | ±(0,0003/Луст+0,15) | ±(0,0003-0зм+0,15) | ±(0,001-!уст+0,012) | ±(0,001-1^+0,012) |
| АКИП-1162-500-24 | ±(0,001-!уст+0,024) | ±(0,001-1^+0,024) | ||
| АКИП-1162-500-36 | ±(0,001-!уст+0,03б) | ±(0,001-1^+0,036) | ||
| АКИП-1162-500-72 | ±(0,001-!уст+0,072) | ±(0,001-1^+0,072) | ||
| АКИП-1162-800-8 | ±(0,0003/Луст+0,24) | ±(0,0003-0зм+0,24) | ±(0,001-!уст+0,008) | ±(0,001-1^+0,008) |
| АКИП-1162-800-16 | ±(0,001-!уст+0,01б) | ±(0,001-1^+0,016) | ||
| АКИП-1162-800-24 | ±(0,0003/Луст+0,24) | ±(0,0003-0зм+0,24) | ±(0,001-!уСТ+0,024) | ±(0,001-1^+0,024) |
| АКИП-1162-800-48 | ±(0,001-!уСТ+0,048) | ±(0,001-1^+0,048) | ||
| АКИП-1162-1500-12 | ±(0,0003/Пуст+0,45)1) | ±(0,00030зм+0,45)1) | ±(0,001-!уСТ+0,012) | ±(0,001-1^+0,012) |
Примечания
1) - погрешность нормируется при напряжении до 1000 В;
иуст - значение напряжения постоянного тока, установленное на источнике, В;
Озм - значение напряжения постоянного тока, измеренное источником, В;
1уст - значение силы постоянного тока, установленное на источнике, А;
1изм - значение силы постоянного тока, измеренное источником, А.
Таблица 5 - Допускаемые значения нестабильности выходных параметров источников питания
| Модификация | Нестабильность напряжения при изменении тока нагрузки, В | Нестабильность напряжения при изменении напряжения питания, В | Нестабильность силы тока при изменении напряжения на нагрузке, А | Нестабильность силы тока при изменении напряжения питания, А |
| АКИП-1162-10-170 | ±(0,00002 •иуст +0,005) | ±(0,0005-иуст +0,005) | ±(0,0005-1уст+0,085) | ±(0,0003-1уст+0,051) |
| АКИП-1162-10-340 | ±(0,000035 •иуст +0,005) | ±(0,0005-1уст+0,17) | ±(0,0003-1уст+0,102) | |
| АКИП-1162-10-510 | ±(0,0005-1уст+0,255) | ±(0,0003-1уст+0,153) | ||
| АКИП-1162-10-1020 | ±(0,0005-1уст+0,51) | ±(0,0003-1уст+0,30б) | ||
| АКИП-1162-32-80 | ±(0,0002-иуст +0,0064) | ±(0,0002-иуст +0,0064) | ±(0,0005-1уст+0,04) | ±(0,0003-1уст+0,024) |
| АКИП-1162-32-160 | ±(0,0005-1уст+0,08) | ±(0,0003-1уст+0,048) | ||
| АКИП-1162-32-240 | ±(0,0005-1уст+0,12) | ±(0,0003-1уст+0,072) | ||
| АКИП-1162-32-480 | ±(0,0005-1уст+0,24) | ±(0,0003-1уст+0,144) | ||
| АКИП-1162-80-40 | ±(0,0001-иуст +0,008) | ±(0,0001-иуст +0,008) | ±(0,0005-1уст+0,02) | ±(0,0003-1уст+0,012) |
| АКИП-1162-80-80 | ±(0,0005-1уст+0,04) | ±(0,0003-1уст+0,024) | ||
| АКИП-1162-80-120 | ±(0,0005-1уст+0,0б) | ±(0,0003-1уст+0,03б) | ||
| АКИП-1162-80-240 | ±(0,0005-1уст+0,12) | ±(0,0003-1уст+0,072) | ||
| АКИП-1162-300-20 | ±(0,0001-иуст +0,03) | ±(0,0001-иуст +0,03) | ±(0,0005-1уст+0,01) | ±(0,0003-1уст+0,00б) |
| АКИП-1162-300-40 | ±(0,0005-1уст+0,02) | ±(0,0003-1уст+0,012) | ||
| АКИП-1162-300-60 | ±(0,0005-1уст+0,0з) | ±(0,0003-1уст+0,018) | ||
| АКИП-1162-300-120 | ±(0,0005-1уст+0,0б) | ±(0,0003-1уст+0,012) | ||
| АКИП-1162-500-12 | ±(0,0001-иуст +0,05) | ±(0,0001-иуст +0,05) | ±(0,0005-1уст+0,006) | ±(0,0003-1уст+0,0036) |
| АКИП-1162-500-24 | ±(0,0005-1уст+0,012) | ±(0,0003-1уст+0,0072) | ||
| АКИП-1162-500-36 | ±(0,0005-1уст+0,018) | ±(0,0003-1уст+0,0108) | ||
| АКИП-1162-500-72 | ±(0,0001-иуст +0,05) | ±(0,0001-иуст +0,05) | ±(0,0005-1уст+0,03б) | ±(0,0003-1уст+0,021б) |
| АКИП-1162-800-8 | ±(0,0001-иуст +0,08) | ±(0,0001-иуст +0,4) | ±(0,0005-1уст+0,004) | ±(0,0003-1уст+0,0024) |
| АКИП-1162-800-16 | ±(0,0005-1уст+0,008) | ±(0,0003-1уст+0,0048) | ||
| АКИП-1162-800-24 | ±(0,0005-1уст+0,012) | ±(0,0003-1уст+0,0072) | ||
| АКИП-1162-800-48 | ±(0,0005-1уст+0,024) | ±(0,0003-1уст+0,0144) | ||
| АКИП-1162-1500-12 | ±(0,0001-иуст +0,15) | ±(0,0001-иуст +0,15) | ±(0,0005-1уст+0,00б) | ±(0,0003-1уст+0,003б) |
Примечания
иуст - значение напряжения постоянного тока, установленное на источнике, В;
1уст - значение силы постоянного тока, установленное на источнике, А.
Таблица 6 - Основные технические характеристики источников питания
| Наименование характеристики | Значение |
| Напряжение питания, В однофазное подключение | от 198 до 242 |
| трехфазное подключение | от 342 до 418 |
| Частота напряжения питания, Г ц | 50/60 |
| Потребляемая мощность, Вт, не более АКИП-1162-10-170 | 1850 |
| АКИП-1162-10-340 | 3700 |
| АКИП-1162-10-510 | 5500 |
| АКИП-1162-10-1020 | 11000 |
| АКИП-1162-32-80, АКИП-1162-80-40, АКИП-1162-300-20, АКИП-1162-500-12, АКИП-1162-800-8 | 2250 |
| АКИП-1162-32-160, АКИП-1162-80-80, АКИП-1162-300-40, АКИП-1162-500-24, АКИП-1162-800-16 | 4500 |
| АКИП-1162-32-240, АКИП-1162-80-120, АКИП-1162-300-60, АКИП-1162-500-36, АКИП-1162-800-24, АКИП-1162-1500-12 | 6500 |
| АКИП-1162-32-480, АКИП-1162-80-240, АКИП-1162-300-120, АКИП-1162-500-72, АКИП-1162-800-48 | 13000 |
| Масса, кг, не более АКИП-1162-10-170, АКИП-1162-32-80, АКИП-1162-80-40, АКИП-1162-300-20, АКИП-1162-500-12, АКИП-1162-800-8 | 10 |
| АКИП-1162-10-340 | 12 |
| АКИП-1162-32-160, АКИП-1162-80-80, АКИП-1162-300-40, АКИП-1162-800-16 | 12,5 |
| АКИП-1162-10-510, АКИП-1162-32-240, АКИП-1162-80-120, АКИП-1162-300-60, АКИП-1162-500-24, АКИП-1162-500-36, АКИП-1162-800-24, АКИП-1162-1500-12 | 15 |
| АКИП-1162-10-1020, АКИП-1162-32-480, АКИП-1162-80-240, АКИП-1162-300-120, АКИП-1162-500-72, АКИП-1162-800-48 | 30 |
| Габаритные размеры (длинахширинахвысота), мм, не более АКИП-1162-10-170, АКИП-1162-32-80, АКИП-1162-80-40, АКИП-1162-300-20, АКИП-1162-500-12, АКИП-1162-800-8, АКИП-1162-10-340, АКИП-1162-32-160, АКИП-1162-80-80, АКИП-1162-300-40, АКИП-1162-800-16, АКИП-1162-10-510, АКИП-1162-32-240, АКИП-1162-80-120, АКИП-1162-300-60, АКИП-1162-500-24, АКИП-1162-500-36, АКИП-1162-800-24, АКИП-1162-1500-12 | 744х459х57 |
| АКИП-1162-10-1020, АКИП-1162-32-480, АКИП-1162-80-240, АКИП-1162-300-120, АКИП-1162-500-72, АКИП-1162-800-48 | 768x483x107 |
| Нормальные условия измерений: - температура окружающего воздуха, °C | от +18 до +28 |
| - относительная влажность, %, не более | 80 |
наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 7 - Комплектность источников питания
| Наименование | Обозначение | Количество шт./экз. |
| Источник питания | АКИП-1162 | 1 |
| Кабель питания | - | 1 |
| Руководство по эксплуатации | - | 1 |
приведены в п. 7 «Работа с прибором» руководства по эксплуатации
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия «Источники питания постоянного тока АКИП-1162».
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
