Счетчики жидкости камерные лопастные ВМ, 92880-24

Назначение

Счетчики жидкости камерные лопастные ВМ (далее - счетчики) предназначены для измерений объема светлых нефтепродуктов, таких как бензин, керосин, дизельное топливо, авиационный керосин и другие жидкости.

Описание

Принцип действия счетчиков основан на преобразовании перепада давления возникающего при протекании жидкости между входным и выходным патрубками счетчика во вращение ротора, находящегося в измерительной камере, которое затем передается через редуктор на счетный механизм. Под давлением жидкости ротор с лопастями приходит в движение, лопасти захватывают определенный объем жидкости и перемещают его к выходу.

Счетчик, в зависимости от исполнения состоит из преобразователя объема, механического сумматора, дозатора с нагнетательным насосом для подачи присадок и датчика импульсов. Преобразователь объема состоит из корпуса с измерительной камерой, ротора с лопастями, подводящего и отводящего патрубков.

Корпус выполнен из стали, ротор из алюминия, боковые крышки выполнены из стали, лопатки - из графитосодержащего материала, обеспечивающего смазывающие свойства при трении их о стенки и ротор. Высокая точность измерений достигается благодаря минимальным внутренним зазорам между движущимися частями счетчика.

Счетчики, в зависимости от вида рабочей среды и выполняемой задачи, отличаются друг от друга диапазонами расходов.

Счетный механизм приводится в исходное положение вручную.

Нагнетательный насос дозатора соединен с ротором счетчика. При вращении ротора нагнетательный насос подает присадку в определенном соотношении к основному объему, измеренному счетчиком. Дозатор имеет несколько режимов дозирования, в зависимости от положения вентилей, входящих в состав дозатора (с соотношением объема присадки к объему счетчика 0; 0,1; 0,2 и 0,3 %).

Дополнительно счетчик может быть оснащен стрелочным указателем расхода, для визуального наблюдения за изменением расхода.

Счетчик может быть окрашен в различные цвета, в зависимости от требований заказчика.

В зависимости от комплектации счетчики выпускаются в следующих модификациях:

BM x x x x x x x x x

1 2 3 4 5 6 7 8 9

1. Диаметр условного прохода (08 - 80 мм, 10 - 100 мм, 15 - 150 мм);

2. Рабочее давление (B - 1,0 МПа, C - 1,6МПа).

3. Присоединение к трубопроводу ( U - вход и выход счетчика находятся на одной оси и направлены в противоположные стороны (рисунки 1, 2, 3, 5, 6), L - вход и выход счетчика направлены фланцами вверх (рисунок 4);

4. Направление вращения (L - левый вход и правый выход, R - правый вход и левый выход;

5. Исполнение (1- стандартное, 2- с дозатором);

6. Коэффициент добавления присадок насоса (1 - без дозатора 0; 2 - дозатор 0%; 0,1 %; 0,2 %, 0,3 %; 3- дозатор 0%;  0,1 %);

7. Передатчик (E - датчик импульсов, F - механический сумматор и датчик импульсов, M-механический сумматор;

8. стрелочный указатель расхода (W - без указателя, I - с указателем);

9. Температурное исполнение (1 - до минус 35 °C, 2 - до минус 45 °C.)

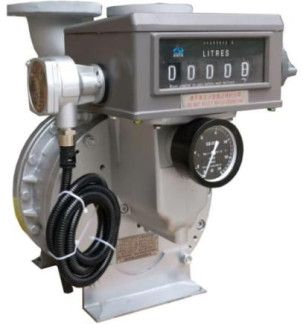

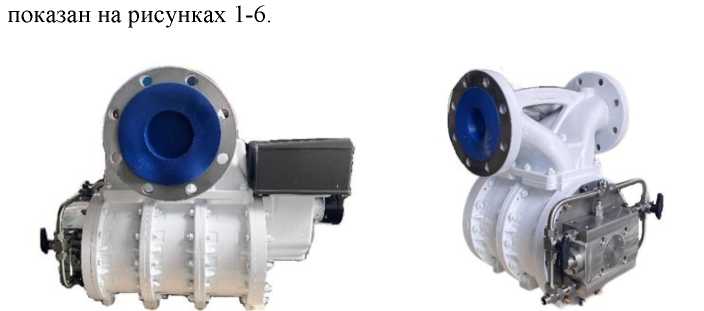

Внешний вид счетчиков показан на рисунках 1-6.

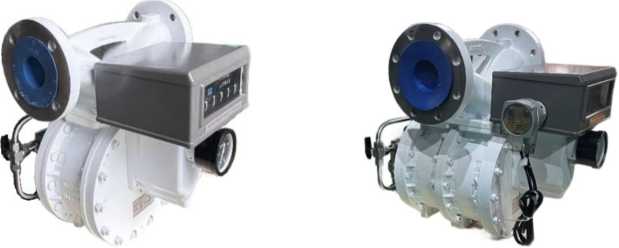

Рисунок 1 - Счетчик с от- Рисунок 2 - Счетчик с отсчетным Рисунок 3 - Счетчик с доза-

счетным устройством        устройством и дозатором               тором

Рисунок 4 - Счетчик      Рисунок 5 - Счетчик с отсчетным Рисунок 6 - Счетчик с от-

(фланцы вверх) с отсчетным устройством, указателем расхода счетным устройством, доза-устройством и датчиком им-           и дозатором           тором и датчиком импульсов

пульсов

Места пломбирования счетчиков показаны на рисунке 7.

Счетчик ВМ08

Счетчик ВМ15

Рисунок 7 - Места пломбирования счетчиков. Позиции 1-5.

Счетчик ВМ10

Наименование счетчиков, их заводские номера, основные технические характеристики указываются на маркировочной табличке с помощью металлографической печати (металлографии) или гравировки. Маркировочные таблички крепятся на фланце о стороны счетного механизма. Заводской номер счетчика состоит из буквенно-цифровых символов.

Пример маркировочной таблички представлен на рисунке 8.

Рисунок 8 - Маркировочная табличка

Технические характеристики

Таблица 1

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорт счетчика типографским способом.

Комплектность

Таблица 2

Сведения о методах измерений

изложены в руководстве по эксплуатации счетчика, раздел 1 п.1.3.

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

Техническая документация фирмы Chongqing Endurance Industry Stock Co., Ltd, Китай
