| Номер в госреестре | 92881-24 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | 502-0400 |
| Изготовитель | "MÜHLBÖCK Holztrocknungsanlagen GmbH", Австрия |
| Год регистрации | 2024 |
| Срок свидетельства | 13.08.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления платиновые 502-0400 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры пиломатериалов в процессе фитосанитарной обработки в сушильных и пропарочных установках (камерах).
Принцип действия термопреобразователей основан на зависимости электрического сопротивления платинового чувствительного элемента (ЧЭ) от измеряемой температуры.
Термопреобразователи конструктивно выполнены в виде измерительной вставки с присоединенным кабелем с удлинительными проводами в высокотемпературной тефлоновой изоляции с двумя штекерными разъемами. Измерительная вставка представляет собой завальцованную с одного конца трубку прямой цилиндрической формы из нержавеющей стали, внутри которой размещён один платиновый изолированный ЧЭ. ЧЭ ТС имеет номинальную статическую характеристику преобразования (НСХ) типа «Pt1000» по ГОСТ 6651-2009 (МЭК 60751).
ТС имеют две модификации, отличающиеся длиной удлинительного кабеля: 502-0400-024A и 502-0400-025A.
Схема соединения внутренних проводников ТС с чувствительным элементом: 2-х проводная.
Монтаж ТС осуществляется в рабочем пространстве установки (камеры).

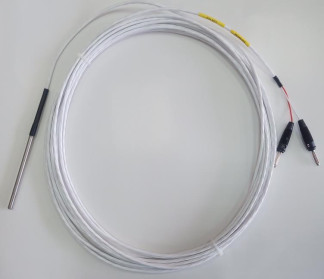

Фотография общего вида термопреобразователей с указанием места нанесения заводского номера приведена на рисунке 1.
Заводской номер в виде обозначения, состоящего из арабских цифр, наносится на этикетку термоусадочного типа, прикрепленную к кабелю ТС. Конструкция ТС не предусматривает нанесение знака поверки на средство измерений. Пломбирование термопреобразователей не предусмотрено.
Место нанесения заводского номера
Рисунок 1 - Общий вид ТС с указанием места нанесения заводского номера
Метрологические и основные технические характеристики ТС приведены в таблицах 1-2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -30 до +130 |
| Температурный коэффициент ТС а, °С-1 | 0,00385 |
| Условное обозначение НСХ по ГОСТ 6651-2009/МЭК 60751 | Pt1000 |
| Номинальное значение сопротивления ТС при 0 °С (Ro), Ом | 1000 |
| Класс допуска ТС по ГОСТ 6651-2009/МЭК 60751 | В |
| Допуск по ГОСТ 6651-2009/МЭК 60751, °С | ±(0,3+0,005| 11) |
| Примечание: |t| - абсолютное значение температуры, °С, без учета знака | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее | 100 |
| Диаметр монтажной части ТС, мм, не более | 5,0 |
| Длина монтажной части ТС, мм, не более | 100 |
| Длина удлинительного кабеля, мм, не более - 502-0400-024A - 502-0400-025A | 10000 20000 |
| Масса ТС, г, не более | 2000 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от -50 до +85 до 100 |
| Средний срок службы, лет, не менее | 5 |
| Средняя наработка до отказа, ч | 40 000 |
наносится на титульный лист паспорта на ТС типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество | Примечание |
| Термопреобразователь сопротивления платиновый | 1 шт. | - |
| Паспорт | 1 экз. | - |
приведены в разделе «Проведение измерений» паспорта.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Международный стандарт МЭК 60751 (2022) Промышленные платиновые термометры сопротивления и температурные датчики;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия компании «MUHLBOCK Holztrocknungsanlagen GmbH», Австрия.
