| Номер в госреестре | 92884-24 |
| Наименование СИ | Колонки газораздаточные |
| Обозначение типа СИ | Cenroad |
| Изготовитель | Henan Cenroad Energy science and Technology Co., Ltd., КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 14.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Колонки газораздаточные Cenroad (далее - Колонки) предназначены для измерений массы компримированного природного газа (КПГ) при выдаче его в топливные баллоны транспортных средств (ТС), передвижных автомобильных газовых заправщиков (ПАГЗ) и иных газовых баллонов и баллонных связок.
Принцип действия установок состоит в следующем: КПГ из баллонной связки или напрямую из компрессорной колонки автомобильной газонаполнительной компрессорной станции (АГНКС) подводится к колонке. Далее через входной фильтр, а также через понижающий регулятор давления КПГ поступает на вход электромагнитного/пневматического клапана. При подаче команды о начале заправки транспортного средства, открывается электромагнитный/пневматический клапан, КПГ поступает в массовый счетчик-расходомер (далее - расходомер), из которого через раздаточный рукав с заправочным устройством поступает в баллон ТС. Окончание заправки происходит автоматически - по достижению заданного давления заправленного газа в баллоне ТС. Информация о массе КПГ, прошедшего через расходомер, поступает в электронно-вычислительное устройство.
Задание дозы и включение установок производится непосредственно с колонки (местное управление с клавиатуры блока управления) или оператором с удаленного компьютера.
Принцип измерений, монтируемых внутри счетчиков-расходомеров массовых основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них КПГ.
Конструктивно колонки выполнены в едином корпусе, который представляет из себя каркас, закрытый панелями. Панели при необходимости снимаются, обеспечивая доступ к составляющим Колонки. В корпусе смонтированы все устройства и узлы, необходимые для учета газа (трубопроводы, арматура, средства измерения, управления и индикации).
Основными элементами установок являются:
- корпус;
- счетчик-расходомер массовый D8CB15 или D8CB25;
- электронно-вычислительное устройство CSJQKZ;
- датчик давления DG2113-A-35-I;
- запорно-регулирующая арматура (электромагнитные или пневматические клапаны, краны, регуляторы);
- раздаточный рукав с заправочным и предохранительным устройством.
Колонка может иметь один, два или четыре раздаточных рукава с возможностью одновременной заправки по всем рукавам.
Колонки производятся в следующих исполнениях:
| 1 | 2 | 3 | 4 | 5 |
где:
| 1 | Наименование типа | CS - Cenroad. |
| 2 | Номинальный расход, кг/мин | JQ - 28; JQZ- 63 ; XQZ- 56. |
| 3 | Режим управления | D - Закрытие клапана осуществляется в ручном режиме F - Закрытие клапана осуществляется в автоматическом режиме |
| 4 | Количество впускных трубопроводов | 1 - одинарная линия (высокого давления); 2 - двойная линия (высокого и среднего давления); 3 - тройная линия (высокого, среднего и низкого давления). |
| 5 | Количество заправочных рукавов | 1- 1 рукав S- 2 рукава 4-4 рукава |

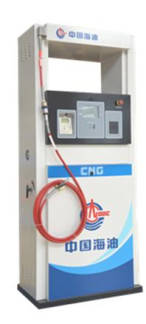

Общий вид установок приведен на рисунке 1.
В целях предотвращения несанкционированного доступа к элементам, влияющим на метрологические характеристики, предусмотрено пломбирование. Места пломбирования в показаны на рисунке 2.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносятся на маркировочную табличку установок ударными клеймами в соответствии с рисунком 3, что обеспечивает идентификацию каждого образца, а также сохранность номера во время всего срока эксплуатации.
в) с четырьмя раздаточными рукавами
а) с одним раздаточным рукавом
б) с двумя раздаточными
рукавами
Рисунок 1 - Общий вид колонок
Рисунок 2 - Места нанесения пломб изготовителя
Рисунок 3 - Место нанесения заводского номера
Место нанесения заводского
Программное обеспечение (далее по тексту - ПО) выполняет функции управления клапанами, подсчетом массы отпускаемого КПГ, вывод информации на дисплей и интерфейсы связи, управление режимами работы установок.
Конструкция установок исключает возможность несанкционированного доступа к ПО методами механического опломбированию. Дополнительная защита ПО обеспечивается использованием паролей доступа. Метрологические характеристики нормированы с учетом влияния ПО.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CENROAD CNG DISPENSER PROGRAM |
| Номер версии (идентификационный номер) ПО | POS : CNG01-VXXX.YY1) |
| 1)ХХХ- принимает значения от 129 и выше; YY принимает значение от 00 и выше | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Минимальная масса дозы отпуска КПГ, кг | 2 |
| Пределы допускаемой относительной погрешности при измерении массы КПГ, % | ±1 |
Таблица 3 -Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон номинального массового расхода, кг/мин | от 2 до 63 |
| Дискретность указателей разового и суммарного учета | 0,01 |
| Дискретность указателя суммарного учета | 0,01 |
| Верхний предел показаний указателя разового и суммарного учета: - выданного КПГ, кг. - цены за 1 кг КПГ, руб. - стоимость выданной дозы, руб./кг. | 99999,99 9999,99 99999,99 |
| Рабочие условия измерений: - относительная влажность окружающего воздуха, % - температура окружающего воздуха, оС | от 30 до 90 от - 40до +55 |
| Напряжение питания переменного тока, В | ппл + 10% 220-15% |
| Потребляемая мощность, не более, Вт | 95 |
| Габаритные размеры Д*Ш*В, мм, не более | 1250х660х2380 |
| Масса, кг, не более | 330 |
| Средняя наработка на отказ, ч | 25000 |
| Средний срок службы, лет | 15 |
| Маркировка взрывозащиты | Ex de ib mb IIB T4 Gb |
наносится на титульный лист эксплуатационной документации типографским способом.
аблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Колонка газораздаточная | Cenroad* | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| * . _ _ . _ . . _ ___ - в зависимости от заказа | ||
приведены в разделе 1 руководства по эксплуатации.
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Стандарт предприятия Henan Cenroad Energy science and Technology Co., Ltd. Колонки газораздаточные Cenroad.
