| Номер в госреестре | 92885-24 |
| Наименование СИ | Газоанализаторы непрерывного действия |
| Обозначение типа СИ | Палантир |
| Изготовитель | Акционерное общество "Калужский электромеханический завод" (АО "КЭМЗ"), г. Калуга |
| Год регистрации | 2024 |
| Срок свидетельства | 14.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы непрерывного действия Палантир (далее - газоанализаторы) предназначены для измерений массовых концентраций загрязняющих газообразных веществ: оксида углерода (CO), диоксида серы (SO2), оксида азота (NO), диоксида азота (NO2), озона (О3), аммиака (NH3), формальдегида (CH2O), метана (СН4) в атмосферном воздухе.
Принцип действия газоанализаторов основан на непрерывном преобразовании сигналов, поступающих с газочувствительных измерительных преобразователей (сенсоров), в аналоговую, затем в цифровую форму, с последующей обработкой встроенным микропроцессором и передачей результатов измерений внешнему компьютеру и другим регистрирующим устройствам или исполнительным механизмам.
В газоанализаторах в качестве измерительных преобразователей используются электрохимические и оптические сенсоры.
Тип газоанализатора - стационарный. Режим работы - непрерывный в составе измерительных комплексов. Возможна работа в режиме автономных (вне измерительных комплексов) измерений с подключением к персональному компьютеру.
Газоанализатор применяют для мониторинга загрязнений атмосферного воздуха, в том числе в составе стационарных, передвижных и малогабаритных постов наблюдения загрязнений на территории населенных пунктов и на границе санитарно-защитных зон предприятий, а также мониторинга воздуха рабочих зон предприятий.
Конструктивно газоанализатор представляет собой прибор, состоящий из следующих блоков: газоаналитического, калибровки «нуля» газовых сенсоров, пробоподготовки.
Принцип действия газоаналитического блока - электрохимический (все газы кроме метана) и оптический (метан).
Способ отбора пробы - принудительный.
Газоанализаторы выпускаются в четырех модификациях: Палантир-5, Палантир К-5, Па-лантир-8, Палантир К-8 в зависимости от определяемого компонента и исполнения корпуса, а именно:
- Палантир-5 и Палантир К-5 предназначены для измерений массовых концентраций оксида углерода (CO), диоксида серы (SO2), оксида азота (NO), диоксида азота (NO2), озона (О3).
- Палантир-8 и Палантир К-8 предназначены для измерений массовых концентраций оксида углерода (CO), диоксида серы (SO2), оксида азота (NO), диоксида азота (NO2), озона (Оз), аммиака (NH3), формальдегида (CH2O), метана (СН4).
- Палантир-5 и Палантир-8 имеют корпус высотой 4U для установки в стойку 19 дюймов.
- Палантир К-5 и Палантир К-8 имеют корпус в виде вставного блока в блочный каркас 6U 19-дюймовой стойки.
В зависимости от модификации газоанализаторы могут включать систему пробоподго-товки, обеспечивающую стабилизацию температуры и (или) влажности пробы.
В газоанализаторах Палантир-5 и Палантир-8 система пробоподготовки пассивного типа встроена внутри корпуса прибора.
В газоанализаторах Палантир К-5 и Палантир К-8 система пробоподготовки выполнена в виде отдельного блока и может быть как пассивной, так и активной.
Система пассивного типа состоит из протяженного трубопровода, по которому прокачивается воздух пробы, и датчика температуры и влажности пробы, установленного в конце трубопровода.
Система активного типа предусматривает наличие активных элементов обогрева/охла-ждения пробы (элементов Пельтье).
Общий вид газоанализаторов представлен на рисунках 1-2. Пломбирование газоанализаторов модификации Палантир К-5, Палантир К-8 от несанкционированного доступа обеспечивается путем нанесения наклейки на верхнюю панель корпуса и представлено на рисунке 3. Пломбирование газоанализаторов модификации Палантир-5, Палантир-8 не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр (или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита), наносится вручную пером ручки на идентификационную табличку, сохранность которой обеспечивается путем заклеивания про-
зрачной защитной пленкой (рисунок 4).

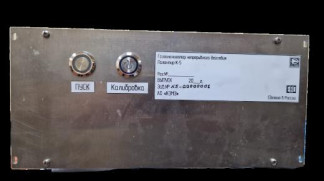

Рисунок 1 - Общий вид
Рисунок 2 - Общий вид
газоанализаторов непрерывного действия Палантир модификации Палантир К-5, Палантир К-8
газоанализаторов непрерывного действия Палантир модификации Палантир-5, Палантир-8
табличка газоанализаторов непрерывного действия Палантир с местом нанесения заводского номера
корпуса газоанализаторов непрерывного действия Палантир модификации Палантир К-5, Палантир К-8
Газоанализатор имеет встроенное программное обеспечение (далее - ПО), разработанное специально для решения задач измерения содержания определяемых компонентов. ПО осуществляет функции:
- автодиагностика работоспособности газоанализатора и проведение калибровочных измерений;
- управление основными режимами работы;
- сбор, автоматическое интерпретирование (расчет);
- передача данных на внешнее устройство.
Уровень защиты встроенного ПО - «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные встроенного программного обеспечения газоанализаторов указаны в таблице 1.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PALANTIR GA SOFT |
| Номер версии (идентификационный номер) ПО, не ниже | V1.1 |
Систематизированное хранение, протоколирование, отображение информации о результатах анализа выполняет внешнее (по отношению к газоанализатору) ПО, устанавливаемое на персональный компьютер, предназначенный для работы с газоанализатором.
Уровень защиты внешнего ПО - «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные внешнего программного обеспечения газоанализаторов указаны в таблице 2.
Таблица 2 - Идентификационные данные внешнего программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PALANTIR GA MONITOR |
| Номер версии (идентификационный номер) ПО, не ниже | V1.1 |
Таблица 3 - Метрологические характеристики
| Определяемый компонент2) | Диапазон измерений массовой концентрации определяемого компонента, мг/м3 | Пределы допускаемой основной погрешности, % | ||
| приведенной1) | относительной | |||
| Оксид углерода (CO) | от 0 до 50 | от 0 до 4 включ. | ± 25 | — |
| св. 4 до 50 | — | ± 25 | ||
| Диоксид серы (SO2) | от 0 до 5 | от 0 до 0,4 включ. | ± 25 | — |
| св. 0,4 до 5 | — | ± 25 | ||
| Оксид азота (NO) | от 0 до 4 | от 0 до 0,3 включ. | ± 25 | — |
| св. 0,3 до 4 | — | ± 25 | ||
| Диоксид азота (NO2) | от 0 до 2 | от 0 до 0,16 включ. | ± 25 | — |
| св. 0,16 до 2 | — | ± 25 | ||
Продолжение таблицы 3
| Определяемый компонент2) | Диапазон измерений массовой концентрации определяемого компонента, мг/м3 | Пределы допускаемой основной погрешности, % | ||
| приведенной1) | относительной | |||
| Озон (Оз) | от 0 до 0,5 | от 0 до 0,13 включ. | ± 25 | — |
| св. 0,13 до 0,5 | — | ± 25 | ||
| Аммиак (NH3) | от 0 до 5 | от 0 до 0,2 включ. | ± 25 | — |
| св. 0,2 до 5 | — | ± 25 | ||
| Формальдегид (CH2O) | от 0 до 1 | от 0 до 0,1 включ. | ± 25 | — |
| св. 0,1 до 1 | — | ± 25 | ||
| Метан (СН4) | от 0 до 20000 | от 0 до 2000 включ. | ± 25 | — |
| св. 2000 до 20000 | — | ± 25 | ||
1) приведенная погрешность нормирована к верхнему пределу поддиапазона измерений;
2) время установления показаний То,9 не более 180 секунд.
Таблица 4 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности | 0,3 |
| Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности | 0,1 |
| Предел допускаемой дополнительной погрешности при изменении относительной влажности от 10 % до 30 % и от 80 % до 95 %, в долях от пределов допускаемой основной погрешности | 0,2 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянным током, В | 12±2 |
| Потребляемая электрическая мощность, Вт, не более | 100 |
| Интерфейс передачи данных | RS-485 |
| Условия эксплуатации: - диапазон температуры окружающей среды, °C - диапазон атмосферного давления, кПа - диапазон относительной влажности окружающего воздуха, % | от +10 до +30 от 84 до 106,7 от 10 до 95 |
| Габаритные размеры, мм, не более: - газоанализатор модификаций Палантир-5 и Палантир-8 - глубина - ширина - высота - газоанализатор модификаций Палантир К-5 и Палантир К-8 - глубина - ширина - высота | 363,5 425 174,1 344,5 241 117,2 |
П Продолжение таблицы 5
| Наименование характеристики | Значение |
| Масса, кг, не более: - газоанализатор модификаций Палантир-5 и Палантир-8 - газоанализатор модификаций Палантир К-5 и Палантир К-8 | 12 10 |
| Степень защиты от внешних воздействий по ГОСТ 14254-2015 (IEC 60529:2013): - газоанализатор модификаций Палантир-5 и Палантир-8 - газоанализатор модификаций Палантир К-5 и Палантир К-8 | IP30 IP30 |
| Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч | 24000 |
| Средний срок службы, лет | 5 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 6 - Комплект поставки газоанализаторов
| Наименование | Обозначение | Количество, шт. |
| Газоанализатор непрерывного действия | Палантир | 1 |
| Руководство по эксплуатации | ЯИУШ.413411.001 РЭ | 1 |
| Паспорт | ЯИУШ.413411.001 ПС | 1 |
приведены в разделе 11 «Проверка работоспособности и соответствия метрологических характеристик газоанализатора заявленным значениям» документа ЯИУШ.413411.001 РЭ «Газоанализаторы непрерывного действия «Палантир». Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 3.1.3);
ЯИУШ 413411.001.ТУ «Газоанализаторы непрерывного действия «Палантир».
Технические условия».
