| Номер в госреестре | 92888-24 |
| Наименование СИ | Сигнализаторы положения поплавка |
| Обозначение типа СИ | СПП4-МК-420 |
| Изготовитель | Общество с ограниченной ответственностью "ТИУС" (ООО "ТИУС"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 14.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Сигнализаторы положения поплавка СПП4-МК-420 (далее - сигнализаторы)
предназначены для измерений угла наклона.
Сигнализаторы применяются для контроля за уровнем жидкости в сепарационной ёмкости измерительной установки в системах оперативного учёта нефти в нефтедобывающей отрасли. Сигнализаторы устанавливается на подвижном штоке поплавка сепарационной ёмкости и измеряет его угловое положение в пространстве.
Принцип действия сигнализаторов основан на преобразовании относительного значения ускорения свободного падения в электрический унифицированный сигнал 4-20 мА, пропорциональный углу наклона корпуса сигнализатора.
Конструкция сигнализаторов выполнена в металлическом корпусе с откручивающейся крышкой и с выводом для подключения линий связи. Конструкция сигнализаторов также может быть выполнена в виде бескорпусного исполнения - печатной платы.

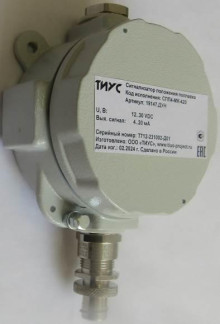

Фотография общего вида представлена на рисунке 1.
Место нанесения
Место нанесения серийного номера
Рисунок 1 - Внешний вид
Места нанесения знака поверки и пломбирования
знака утверждения типа
На фотографиях сигнализаторы показаны в исходном положении, соответствующем нижнему пределу измерений ноль градусов.
Пломбирование сигнализаторов осуществляется путём нанесения знака поверки в виде оттиска поверительного клейма на мастику двух винтов крепления печатной платы.
Серийный номер в цифровом обозначении, состоящий из арабских цифр, наносится на нижнюю часть печатной платы в виде наклейки и заносится в руководство по эксплуатации рукописным способом.
Программное обеспечение (далее - ПО) сигнализаторов является встроенным. ПО управляет работой сигнализаторов в целом.
Всё встроенное ПО является метрологически значимым.
Идентификационные данные метрологически значимого ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
| Идентификационные данные ПО | Значение |
| Идентификационное наименование ПО | AngleSensor |
| Номер версии (идентификационный номер) ПО | v1.366.31 |
| Цифровой идентификатор ПО | ac56bafc02e1a507340457aff2751e3c |
| Алгоритм вычисления контрольной суммы | MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Метрологические и технические характеристики представлены в таблицах 2 и 3 соответственно.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений угла, ° | от 0 до 150 |
| Пределы допускаемой основной абсолютной погрешности измерений угла, ° - в диапазоне значений верхнего предела измерений от 30 до 90° включ. - в диапазоне значений верхнего предела измерений св. 90 до 150° | ±1,5 ±2,5 |
| Пределы допускаемой дополнительной абсолютной погрешности измерений угла, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С, ° | ±1 |
| Примечания. 1 Верхний предел измерений может быть перестроен в диапазоне от 30 до 150° кратно 1°. 2 Диапазон измерений имеет условный ноль и может быть перестроен на следующие значения: 0; 90; 180; 270° относительно исходного положения сигнализатора, показанного на рисунке 1, при его повороте по часовой стрелке. | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Время измерений, с, не более | 45 |
| Напряжение питания постоянного тока, В | от 12 до 30 |
| Нормальные условия: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +25 °С, % - атмосферное давление, кПа | от +15 до +25 до 80 от 84 до 106 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +40 °С, %, не более - атмосферное давление, кПа (мм рт. ст.) | от 0 до +40 95 от 84 до 106,7 (от 630 до 800) |
| Масса, кг, не более | 1 |
| Габаритные размеры (ДхШ*В), мм, не более | 65x114x175 |
наносится на табличку, расположенную на крышке сигнализаторов, и в правый нижний угол руководства по эксплуатации типографским способом.
Комплектность приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Сигнализатор | — | 1 шт. |
| Руководство по эксплуатации | ТВНУ.407762.002РЭ | 1 экз. |
приведены в разделе 3 «Принцип действия, установка и настройка» документа ТВНУ.407762.002РЭ «Сигнализатор положения поплавка СПП4-МК-420. Руководство по эксплуатации»
Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла»;
2504001.10.00ТУ. Сигнализаторы положения поплавка СПП4-МК-420. Технические условия.
