Микрометры призматические МТИ, МПИ, МСИ, 9289-13

Для измерения наружного диаметра многолезвийного инструмента (зенкеров, разверток, метчиков и т. п.) на предприятиях, выпускающих и применяющих многолезвийный инструмент.

Документы

Описание типа

Карточка СИ

Номер в госреестре	9289-13
Наименование СИ	Микрометры призматические
Обозначение типа СИ	МТИ, МПИ, МСИ
Изготовитель	ООО "Кировский завод "Красный инструментальщик" (Крин), г.Киров
Год регистрации	2013
Срок свидетельства	12.03.2018
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

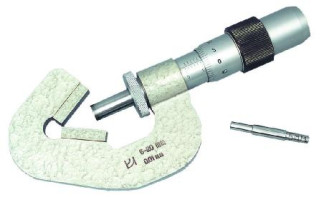

Микрометры призматические предназначены для измерения наружного диаметра многолезвийного инструмента (зенкеров, разверток, метчиков и т. п.):

- МТИ - для трехлезвийного инструмента;

- МПИ - для пятилезвийного инструмента;

- МСИ - для семилезвийного инструмента.

Применяются на предприятиях, выпускающих и применяющих многолезвийный инструмент. Физическая величина - длина (мм).

Описание

Принцип действия механический.

Микрометр состоит из корпуса с запрессованной в нем микрометрической головкой. Корпус имеет две измерительные поверхности, расположенные под углом друг к другу и образующие базирующую призму. Угол призмы для микрометров: МТИ - 60°, МПИ - 108°, МСИ - 128°34’.

На барабане микрометрической головки имеется трещотка, которая выполняет роль устройства, обеспечивающего измерительное усилие в заданных пределах.

Для закрепления микрометрического винта имеется стопорная гайка.

Для установки микрометра на нуль предназначена установочная мера, соответствующая нижнему пределу измерения микрометра.

Микрометры призматические имеет следующее число модификаций, отличающихся друг от друга диапазонами измерений, установочными мерами, габаритными размерами и массой:

МТИ - 5 (МТИ 20, МТИ 35, МТИ 50, МТИ 65, МТИ 80)

Технические характеристики

МСИ - 5 (МСИ 25, МСИ 45, МСИ 65, МСИ 85, МСИ 105)

- Цена деления - 0,01 мм.

- Основная погрешность микрометров - ±0,004 мм.

- Измерительное усилие - от 3 до 7 Н.

- Колебание измерительного усилия - не более 2 Н.

-Диапазон измерений, номинальный размер установочных мер, допускаемое отклонение размера установочных мер от номинального, габаритные размеры и масса указаны в таблице

- Параметр шероховатости измерительных поверхностей микрометров должен быть Ra<0,08 мкм, установочных мер - Ra<0,04 мкм по ГОСТ 2789-73.

- Допуск плоскостности измерительных поверхностей микрометров должен составлять 0,9 мкм.

- Измерительные поверхности микрометров оснащены твердым сплавом.

- Средний срок службы - не менее 6 лет.

- Средний срок сохраняемости - не менее 2 лет.

- Условия эксплуатации: температура окружающей среды - (20±10) °С, относительная влажность воздуха не более 80 % при температуре 25 °С, атмосферное давление от 84 до

106,7 кПа.

Т а б л и ц а 1

Модифи кация	Диапазон измерений, мм	Номинальный размер установочных мер, мм	Допускаемое отклонение размера установочных мер от номинального, мм	Г абаритные размеры, (длина х высота х ширина) ,мм, не более	Масса, кг, не более
МТИ 20	5 - 20	5	±0,0010	138 х 23 х 68	0,32
МТИ 35	20 - 35	20	±0,0010	160 х 23 х 81	0,36
МТИ 50	35 - 50	35	±0,0015	167 х 23 х 102	0,43
МТИ 65	50 - 65	50	±0,0015	185 х 23 х 121	0,49
МТИ 80	65 - 80	65	±0,0015	203 х 23 х 136	0,58
МПИ 25	5 - 25	5	±0,0010	135 х 23 х 73	0,32
МПИ 45	25 - 45	25	±0,0015	158 х 23 х 79	0,34
МПИ 65	45 - 65	45	±0,0015	184 х 23 х 106	0,45
МПИ 85	65 - 85	65	±0,0015	209 х 23 х 127	0,55
МПИ 105	85 - 105	85	±0,0015	234 х 23 х 147	0,64
МСИ 25	5 - 25	5	±0,0010	135 х 23 х 75	0,33
МСИ 45	25 - 45	25	±0,0015	158 х 23 х 82	0,38
МСИ 65	45 - 65	45	±0,0015	180 х 23 х 97	0,45
МСИ 85	65 - 85	65	±0,0015	204 х 23 х 116	0,54
МСИ 105	85 - 105	85	±0,0015	225 х 23 х 135	0,63

Знак утверждения типа

Знак утверждения типа наносят на корпус микрометра лазером, на титульный лист руководства по эксплуатации - типографским способом.

Комплектность

В комплектность входят:

- микрометр;

- установочная мера;

- ключ;

- футляр;

- руководство по эксплуатации.

Поверка

осуществляется по разделу 5 «Методика поверки» МП.000 РЭ «Микрометр призматический. Руководство по эксплуатации», утверждённому в январе 2013 года ГЦИ СИ ФБУ «Кировский ЦСМ».

Перечень средств поверки (эталонов):

1) весы с максимальной нагрузкой 2 кг ГОСТ Р 53228-2008

2) головка 0,5 ИПМ ГОСТ 28798-90

3) меры-ролики специальные (приложение Б, руководство по зксплуатации МП.000 РЭ)

4) машина оптико-механическая ИЗМ-1 ТУ 3-3.1045-75

5) микроскоп инструментальный ИМЦЛ 150х50, Б ГОСТ 8074-82

6) пластина специальная плоская стеклянная со скосом ПИ 30 №1

7) плита поверочная 1-1-400х400 ГОСТ 10905-86

8) призма поверочная П I-4-0 ТУ 2-034-439-88

9) стойка С-П-8-125х125 ГОСТ 10197-70

Сведения о методах измерений

МП.000 РЭ «Микрометр призматический. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к микрометрам призматическим МТИ, МПИ, МСИ

1) МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10-6 - 50 м и длин волн в диапазоне 0,2 - 50 мкм».

2) ТУ 3934-006-60632410-2012«Микрометры призматические МТИ, МПИ, МСИ. Технические условия».

3) МП.000 РЭ «Микрометр призматический. Руководство по эксплуатации» с разделом 5 «Методика поверки», утверждённым в январе 2013 года ГЦИ СИ ФБУ «Кировский ЦСМ».

Рекомендации к применению

Микрометры призматические МТИ, МПИ, МСИ применяются на предприятиях, выпускающих и применяющих многолезвийный инструмент при выполнении работ по оценке соответствия промышленной продукции и продукции других видов установленным законодательством Российской Федерации обязательным требованиям;
