| Номер в госреестре | 92891-24 |
| Наименование СИ | Преобразователи частоты конфигурируемые 5кВт |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Диаконт" (АО "Диаконт"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 14.08.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи частоты конфигурируемые 5 кВт (далее - ПЧ) предназначены для измерительных преобразований сигналов силы постоянного тока и сопротивления в цифровой код.
Принцип действия основан на:
- преобразовании значений термосопротивления, поступающее от датчиков Pt100 (а=0,00385 °С-1), в значение цифрового сигнала;
- преобразовании значений аналогового сигнала типа «токовая петля» в значение цифрового сигнала.
В ПЧ предусмотрен 1 встроенный аналоговый вход и 1 встроенный аналоговый выход.
Предусмотрена возможность работы с двумя типами входных и выходных аналоговых сигналов: с внешним («пассивный приемник») и внутренним («активный приемник») источником питания.
ПЧ изготавливается в модификации DDIA-08E2-W3M1M3-B430-NT.
Корпус ПЧ изготавливается из алюминиевого сплава, окрашиваемого в черный цвет.
Заводской номер ПЧ в форме числового и символьного кода наносится на наклейку (рисунок 1) на корпусе, согласно рисунку 2, типографским способом.
Пломбировка выполнена с помощью металлических заклепок. Заводской номер нанесен на наклейку и нанесен на корпус. Внешний вид, схема пломбировки и место установки идентификационной наклейки приведено на рисунке 2.
Нанесение знака поверки на корпус ПЧ и в паспорт ПЧ не предусмотрено.
ЕН[
АО "Диако нт" ул. Учительская д.2 195274. Санкт-Петербург Россия
Место нанесения
Масса 5.4 кг
заводского номера
преобразоэатель частоты конфигурируемый 5 кВт
DD1A-08E2-W3M1M3-B430-NT
Вход: АС 230/400 В 50/60 Гц
Выходная .мощность 5000 Вт
Зав. №: 23040101798 Дата; 2024
Рисунок 1 - Вид наклейки
Идентификационная наклейка
Пломбировка в виде заклепок

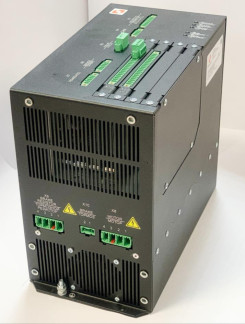

Рисунок 2 - Общий вид и схема пломбировки преобразователя частоты конфигурируемого DDIA 5кВт
Программное обеспечение (далее - ПО) ПЧ представляет собой совокупность программ, обеспечивающих функционирование при заданном режиме совместимости и взаимодействия её компонентов.
Встроенное ПО устанавливается в энергонезависимую память ПЧ в процессе их производства на заводе-изготовителе. Конструкция ПЧ исключает возможность доступа и несанкционированного влияния на встроенное ПО и измерительную информацию в процессе эксплуатации.
Внешнее ПО предназначено для анализа и отображения измерительной информации. Для защиты внешнего ПО и измерительной информации от несанкционированного доступа предусмотрено многоступенчатое разграничение прав доступа. Защита реализована с помощью различных паролей для каждого из уровней доступа к ПО.
Идентификационные данные и уровень защиты ПО, входящих в состав комплекса, приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | Программный комплекс ПЧ |
| Идентификационный номер ПО | DS14.80002-01 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 2 - Метрологические характеристики
| Вид канала | Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов | Пределы допускаемой приведенной погрешности в рабочих условиях применения, % от диапазона, ± | |
| на входе | на выходе | ||
| Преобразование аналогового сигнала типа «токовая петля» в цифровой сигнал | от 4 до 20 мА | 24 бита | 1 |
| Преобразование сигналов от термопроебразователя сопротивления в цифровой сигнал | Pt100 (а=0,00385 °C-1) от 5 до 160 °С | 16 бит | |
Таблица 3 -Технические характеристики
| Наименование характеристики | Значение |
| Диапазон напряжения питания от сети постоянного тока, В | 24 ± 2 |
| Габаритные размеры, мм, не более | |
| - высота | 270 |
| - длина | 245 |
| - ширина | 44 |
| Масса, кг, не более: | 6 |
| Рабочие условия: | |
| - температуры окружающей среды, °С | от 0 до +60 |
| - относительная влажность, % | до 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 30 |
| Средняя наработка на отказ, ч | 50 000 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность ПЧ
| Наименование | Обозначение | Примечание |
| Преобразователи частоты конфигурируемые DDIA 5 кВт | — | 1 шт. |
| Комплект монтажных частей | DDIA.421941.001 | 1 компл. |
| Комплект ответных разъемов | DDIA.421941.002 | 1 компл. |
| Комплекты эксплуатационной документации | — | 1 компл. |
| Электронный носитель с сервисным ПО | DS14.80002-01 ЭН | 1 шт. |
приведены в разделе 4 «Использование по назначению» DDIA.656121.001-0005 РЭ «Преобразователь частоты конфигурируемый 5 кВт. Руководство по эксплуатации».
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении
Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1-10’16 до 100 А»;
DDIA.656121.001-0005 ТУ «Преобразователь частоты конфигурируемый 5 кВт.
Технические условия».
| Зарегистрировано поверок | 61 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
