| Номер в госреестре | 92892-24 |
| Наименование СИ | Пирометры |
| Обозначение типа СИ | Термоскоп |
| Изготовитель | Общество с ограниченной ответственностью "Инфратест- оптические технологии" (ООО "Инфратест- оптические технологии"), г. Екатеринбург; Общество с ограниченной ответственностью "Инфратест" (ООО "Инфратест"), г. Екате |
| Год регистрации | 2024 |
| Срок свидетельства | 14.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пирометры Термоскоп предназначены для бесконтактных измерений температуры объектов в диапазоне от минус 20 °C до плюс 3000 °C.
К настоящему типу относятся пирометры Термоскоп модификаций Термоскоп-200, Термоскоп-600, Термоскоп-800 (далее - пирометры).
Принцип действия пирометров основан на преобразовании потока излучения исследуемого объекта, переданного через оптическую систему и инфракрасный фильтр на фотоэлектрический приемник с системой термостатирования, в электрический сигнал, пропорциональный температуре. Информация о температурном состоянии объекта выдается на линейный токовый выход (4-20 мА). В модификации Термоскоп-600 и модификации Термоскоп-800 предусмотрен вывод информации об измеренной температуре на цифровой индикатор и по последовательному каналу RS-485 возможно подключение к персональному компьютеру.
Пирометры Термоскоп модификации Термоскоп-600 и модификации Термоскоп-800 выпускаются в двух исполнениях. Исполнение 1C - пирометр частичного излучения. Исполнение 2С - пирометр спектрального отношения.
Пирометры Термоскоп модификаций Термоскоп-200, Термоскоп-800 по исполнению корпуса - моноблок, модификация Термоскоп-600 включает в себя электронный блок и оптоволоконный кабель с оптической головкой.
Маркировка пирометров выполнена на двух самоклеящихся стойких к стиранию наклейках, которые наносятся на корпус пирометров и содержат:
- наименование СИ, модификация, исполнение 1С или 2С (для модификаций Термоскоп-600, Термоскоп-800); заводской номер в формате не менее 8 арабских цифр по принятой нумерации предприятия-изготовителя, диапазон измерений, показатель визирования, дата изготовления;
- наименование предприятия-изготовителя, адрес, телефон, веб-сайт изготовителя, надпись «Сделано в России», знак утверждения типа.
Нанесение знака поверки на пирометр не предусмотрено.
Общий вид средства измерений и представлен на рисунках 1-2, наклейки на корпусе пирометров на рисунке 3.
Пломбировка корпуса от несанкционированного доступа не предусмотрена.

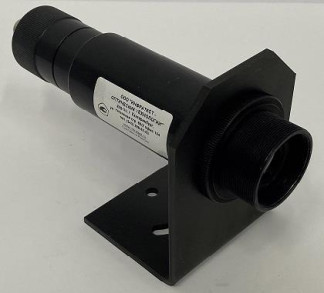

Рисунок 1 - Общий вид пирометров Термоскоп модификации Термоскоп-200

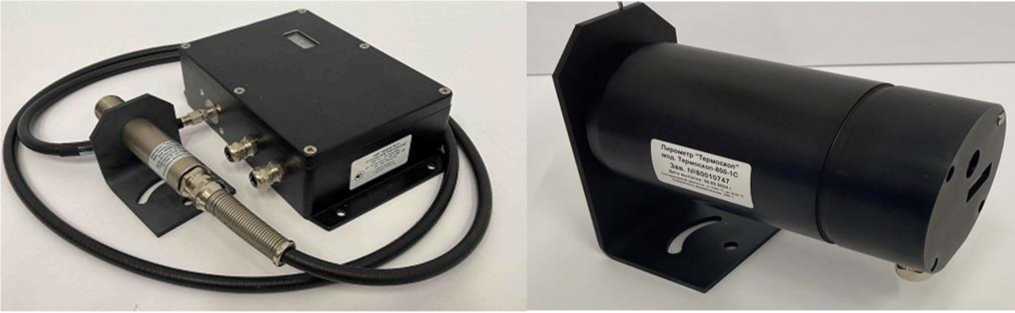

Рисунок 2 - Общий вид пирометров Термоскоп модификации Термоскоп-600 и модификации Термоскоп-800
Место нанесения заводского номера
Рисунок 3 - Пример наклейки на корпусе пирометров
Пирометры функционируют под управлением встроенного программного обеспечения (далее - ПО), которое является неотъемлемой частью приборов. Версия встроенного ПО доступна только на этапе производства.
Пирометры Термоскоп модификаций Термоскоп-600, Термоскоп-800 могут работать с автономным ПО «TS_S».ехе, установленном на компьютер.
Автономное ПО осуществляет функции сбора, передачи, обработки и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Идентификационные данные ПО приведены в таблице 1.
Конструкция пирометров исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений согласно Р 50.2.077-2014 соответствует уровню: встроенного - высокий, автономного - средний.
Влияние программного обеспечения учтено при нормировании метрологических характеристик пирометров.
Таблица 1- Идентификационные данные (признаки) ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TS_S.ехе |
| Номер версии (идентификационный номер) | 2.0.6. Х* |
| Цифровой идентификатор ПО | - |
| *- цифры от 0 до 9 | |
Метрологические характеристики пирометров приведены в таблицах 2-4.
Таблица 2- Метрологические характеристики пирометров Термоскоп модификации
Термоскоп-200___________________________________________________________________
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °C1) | от -20 до +2000 |
| Пределы допускаемой абсолютной погрешности, °C, в диапазоне температуры: - от -20 °С до 0 °С включ. - св. 0 °С до +100 °С включ. - св. +100 °С до +2000 °С | ±2,0 ±1,0 ±0,01 •Тизм2) |
| Показатель визирования | 1:30; 1:50; 1:75 |
| 1) в таблице указан полный диапазон измерений температуры пирометров. Для конкретного пирометра, диапазон измерений температуры лежит внутри полного диапазона и, приведен на маркировке пирометра и в руководстве по эксплуатации. 2) Тизм - показания пирометра, °С | |
Таблица 3 - Метрологические характеристики пирометров Термоскоп модификации
Термоскоп-600__________________________________________________________________
| Наименование характеристики | Исполнение | |
| 1C | 2C | |
| Диапазон измерений температуры, °C1) | от +300 до +2300 | от +700 до +2500 |
| Пределы допускаемой абсолютной погрешности, °C, в диапазоне температуры: - св. +300 °C до +400 °C включ. - св. +400 °C до +2300 °C - св. +400 °C до +2500 °C | ±3,0 ±0,005Иизм2) | ±(0,0065^Тизм2)+1) |
| Показатель визирования | 1:150; 1:280 | 1:100 |
| 1) В таблице указан полный диапазон измерений температуры пирометров. Для конкретного пирометра, диапазон измерений температуры лежит внутри полного диапазона и, приведен на маркировке пирометра и в руководстве по эксплуатации. 2) Тизм - показания пирометра, °C | ||
Таблица 4 - Метрологические характеристики пирометров Термоскоп модификации
Термоскоп-800___________________________________________________________________
| Наименование характеристики | Исполнение | |
| 1С | 2С | |
| Диапазон измерений температуры, °С1) | от +300 до +2500 | от +600 до +3000 |
| Пределы допускаемой абсолютной погрешности, °С, в диапазоне температуры: - св. +300 °С до +400 °С включ. - св. +400 °С до +2500 °С - св. +400 °С до +3000 °С | ±3,0 ±0,005^Тизм2) | ±(0,0065^Тизм2)+1) |
| Показатель визирования | 1:240 | |
| 1) В таблице указан полный диапазон измерений температуры пирометров. Для конкретного пирометра, диапазон измерений температуры лежит внутри максимального диапазона и, приведен на маркировке пирометра и в руководстве по эксплуатации. 2) Тизм - показания пирометра, °С | ||
Основные технические характеристики пирометров приведены в таблицах 5-8.
Таблица 5 - Основные технические характеристики пирометров Термоскоп модификации
Термоскоп-200
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более диаметр х длина (без охлаждаемого кожуха) | 45x195 |
| Масса, кг, не более | 1,0 |
| Напряжение питания (постоянный ток), В | от 18 до 30 |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - без охлаждаемого кожуха - с охлаждаемым кожухом - относительная влажность воздуха, % | от -10 до +50 от +5 до +130 от 10 до 80 |
| Условия хранения и транспортировки: - диапазон температуры окружающего воздуха, °С - относительная влажность окружающего воздуха, % | от -50 до +50 от 10 до 80 |
Таблица 6 - Основные технические характеристики пирометров Термоскоп модификации
Термоскоп-600______________________________________________________________
| Наименование характеристики | Значение |
| 1 | 2 |
| Габаритные размеры, мм, не более - оптоволоконный кабель с оптической головкой: диаметр х длина электронный блок (ДхШхВ) | см. таблицу 7 175x125x60 |
| Масса, кг, не более - оптоволоконный кабель с оптической головкой - электронный блок | см. таблицу 7 1,5 |
| Напряжение питания (постоянный ток), В | от 18 до 30 |
Продолжение таблицы 6
| 1 | 2 |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С: - оптоволоконный кабель с оптической головкой - электронный блок - относительная влажность воздуха, % | от -30 до 180 от -10 до +50 от 10 до 80 |
| Условия хранения и транспортировки: - диапазон температуры окружающего воздуха, °С - относительная влажность окружающего воздуха, % | от -50 до +50 от 10 до 80 |
Таблица 7 - Габаритные размеры и масса оптоволоконного кабеля с оптической головкой
| Показатель визирования | Диаметр оптической головки, мм | Диаметр оптоволоконного кабеля, мм | Длина оптической головки, мм | Длина оптоволоконного кабеля, мм | Масса оптоволоконного кабеля с оптической головкой, кг |
| 1:150 | 25 | 9,1 | 68 | 2000 | 0,55 |
| 5000 | 0,95 | ||||
| 10000 | 1,55 | ||||
| 15000 | 2,15 | ||||
| 20000 | 2,75 | ||||
| 1:280 | 24 | 9,1 | 106 | 2000 | 0,6 |
| 5000 | 1,0 | ||||
| 10000 | 1,6 | ||||
| 15000 | 2,2 | ||||
| 20000 | 2,8 | ||||
| 1:100 | 28 | 11 | 102 | 3000 | 1,0 |
| 5000 | 1,2 | ||||
| 10000 | 2,4 |
Таблица 8 - Основные технические характеристики пирометров Термоскоп модификации Термоскоп-800___________________________________________________________________
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более диаметр х длина (без охлаждаемого кожуха) | 85x205 |
| Масса, кг, не более | 1,3 |
| Напряжение питания (постоянный ток), В | от 18 до 30 |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С - без охлаждаемого кожуха - с охлаждаемым кожухом - относительная влажность воздуха, % | от -10 до +50 от +5 до +130 от 10 до 80 |
| Условия хранения и транспортировки: - диапазон температуры окружающего воздуха, °С - относительная влажность окружающего воздуха, % | от -50 до +50 от 10 до 80 |
Показатели надежности пирометров приведены в таблице 9.
Таблица 9 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до метрологического отказа, ч, не менее | 10000 |
| Срок службы, лет, не менее | 9 |
| Гарантийный срок, месяцев | 12 |
наносится типографским способом на титульный лист руководства по эксплуатации, паспорта и на наклейке (рисунок 3).
Комплектность пирометров приведена в таблицах 10 - 12.
Таблица 10 - Комплектность пирометра Термоскоп мод. Термоскоп-200
| Наименование | Обозначение | Количество |
| Пирометр Термоскоп | Термоскоп-200 | 1 шт. |
| Руководство по эксплуатации | НВСП.405300.001РЭ1 | 1 экз. |
| Паспорт | НВСП.405300.001-01ПС | 1 экз. |
| Кронштейн | 1 шт. | |
| Гайка | 1 шт. |
Таблица 11 - Комплектность пирометра Термоскоп мод. Термоскоп-600
| Наименование | Обозначение | Количество |
| Пирометр Термоскоп | Термоскоп-600 | 1 шт. |
| Руководство по эксплуатации | НВСП.405300.001РЭ2 | 1 экз. |
| Паспорт | НВСП.405300.001-02ПС | 1 экз. |
| Кронштейн | 1 шт. | |
| Гайка | 1 шт. |
Таблица 12 - Комплектность пирометра Термоскоп мод. Термоскоп-800
| Наименование | Обозначение | Количество |
| Пирометр Термоскоп | Термоскоп-800 | 1 шт. |
| Руководство по эксплуатации | НВСП.405300.001РЭ3 | 1 экз. |
| Паспорт | НВСП.405300.001-03ПС | 1 экз. |
| Кронштейн | 1 шт. | |
| Гайка | 1 шт. |
приведены в документах: Руководство по эксплуатации НВСП.405300.001РЭ1 «Пирометры
Термоскоп, модификации Термоскоп-200», Руководство по эксплуатации НВСП.405300.001РЭ2 «Пирометры Термоскоп модификации Термоскоп-600», Руководство по эксплуатации НВСП.405300.001РЭ3 «Пирометры Термоскоп модификации Термоскоп-800», раздел 3 «Принцип работы и устройство пирометра».
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 (часть 3);
Технические условия НВСП.405300.001 ТУ «Пирометры Термоскоп модификации Термоскоп-200, Термоскоп-600, Термоскоп-800».
