| Номер в госреестре | 92893-24 |
| Наименование СИ | Преобразователи температуры |
| Обозначение типа СИ | TXT |
| Изготовитель | "CHANGZHOU TIANLI INTELLIGENT CONTROL CO.,LTD.", КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 14.08.2029 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи температуры TXT (далее по тексту - преобразователи или ПТ) предназначены для измерений и преобразования сигналов, поступающих от термопреобразователей сопротивления (ТС) в унифицированные аналоговые сигналы в виде силы постоянного тока, а также в цифровые сигналы коммуникационного протокола HART или в сигналы коммуникационного протокола Modbus, передаваемые через интерфейс RS-485.
Принцип действия преобразователей основан на измерении и преобразовании входных сигналов, поступающих от первичных термопреобразователей, в унифицированные аналоговые сигналы в виде силы постоянного тока в диапазоне от 4 до 20 мА, в том числе, с наложенным на них цифровым частотно-модулированным сигналом в стандарте HART-протокола, или в цифровые сигналы протокола Modbus.
Сигнал с подключенного ТС поступает на вход ПТ, где преобразуется с помощью аналого-цифрового преобразователя в дискретный сигнал. Далее дискретный сигнал обрабатывается с помощью встроенного микропроцессора и поступает либо на модулятор цифрового протокола Modbus, либо на цифро-аналоговый преобразователь, где происходит преобразование в унифицированные сигналы силы постоянного тока, на которые, при наличии у ПТ частотного модулятора, может накладываться сигнал HART-протокола.
ПТ конструктивно выполнены в виде корпуса из поликарбоната цилиндрической формы с расположенными на нем клеммами для подключения ТС и клеммами для вывода выходного сигнала и для подачи напряжения питания. Внутри корпуса преобразователей размещены печатные платы с элементами электрической схемы. Преобразователи помещены в защитный стальной ударопрочный корпус, в который опционально может быть встроен ЖК-дисплей. Данный корпус оснащен откручивающейся крышкой, кабельными вводами-выводами резьбового типа и монтажными приспособлениями.
Преобразователи могут изготавливаться в различных исполнениях, различающихся по метрологическим и техническим характеристикам, а также по конструктивным элементам и наличию элементов искро- или взрывозащиты.
Структура условного обозначения исполнений ПТ приведена на рисунке 1.
Расшифровка структуры условного обозначения исполнений приведена в таблице 1.
TXT
1 2 3 4 5 6 7 8 9
Рисунок 1 - Структура условного обозначения исполнений ПТ
Таблица 1 - Расшифровка структуры условного обозначения исполнений ПТ
| Позиция | Описание позиции | Код | Описание кода |
| 1 | Обозначение типа | TXT | Преобразователь температуры TXT |
| 2 | Количество подключаемых ТС | PT1 | Один |
| PT2 | Два | ||
| 3 | Конструктивные особенности корпусных и монтажных элементов | 98А1 | M20*1,5, глубина внутреннего пространства корпуса 45 мм (включая резьбу), диаметр кабельного ввода 8 мм |
| А4 | M16x1,5, глубина 50 мм (включая резьбу), диаметр 10 мм. | ||
| 7К | M20x1,5, глубина 30 мм (без учета резьбы), диаметр 8 мм | ||
| XX | Описание конкретного кода приведено в документации изготовителя | ||
| 4 | Тип выходного сигнала | 2 | Аналоговый сигнал (от 4 до 20 мА) |
| 6 | Цифровой сигнал интерфейса Modbus (RS-485) | ||
| 9 | Аналоговый сигнал (от 4 до 20 мА) с HART-протоколом | ||
| 5 | Тип корпуса | L | 3351 |
| A | Стандартный корпус | ||
| B | Корпус с высокой крышкой | ||
| 6 | Наличие ЖК-дисплея | N | Без дисплея |
| Y | С дисплеем | ||
| 7 | Уровень точности (погрешность измерений) | 1 | ±0,1 % (от диапазона измерений) |
| 2 | ±0,2 % (от диапазона измерений) | ||
| 3 | ±0,5 % (от диапазона измерений) | ||
| 4 | ±1,0 % (от диапазона измерений) | ||
| 5 | ±1,5 % (от диапазона измерений) | ||
| 8 | Специальные требования | Код отсутствует | Требования отсутствуют (стандартное общепромышленное исполнение) |
| i | Искробезопасное исполнение | ||
| d | Взрывозащищенное исполнение | ||
| Y | Наличие металлического маркировочного шильдика на корпусе | ||
| 9 | Диапазон измерений температуры | A1 | от 0 до +100 °С |
| A2 | от 0 до +150 °С | ||
| A3 | от 0 до +200 °С | ||
| A4 | от 0 до +250 °С | ||
| A5 | от 0 до +300 °С | ||
| A6 | от 0 до +160 °С | ||
| С2 | от -50 до +150 °С |
| Позиция | Описание позиции | Код | Описание кода |
| A8 | от -50 до +100 °С | ||
| A9 | от -50 до +250 °С | ||
| B1 | от -40 до +80 °С | ||
| B2 | от -40 до +200 °С | ||
| B3 | от 0 до +50 °С | ||
| B4 | от -10 до +200 °С | ||
| B5 | от -20 до +200 °С | ||
| B6 | от -40 до +120 °С | ||
| B7 | от -5 до +100 °С | ||
| B8 | от -20 до +200 °С | ||
| B9 | от -50 до +200 °С | ||
| G3 | от -200 до +500 °С | ||
| G4 | от -200 до +50 °С | ||
| G5 | от 0 до +130 °С | ||
| XX | Диапазон по специальному заказу в пределах диапазона от -200 до +500 °С при этом минимальный интервал (разность верхнего и нижнего пределов диапазона измерений) - не менее 50 °С |
Заводской номер в виде цифрового кода, состоящего из арабских цифр, наносится на металлический шильдик, прикрепляемый к защитному корпусу ПТ.
Конструкция ПТ не предусматривает нанесение знака поверки на средство измерений.

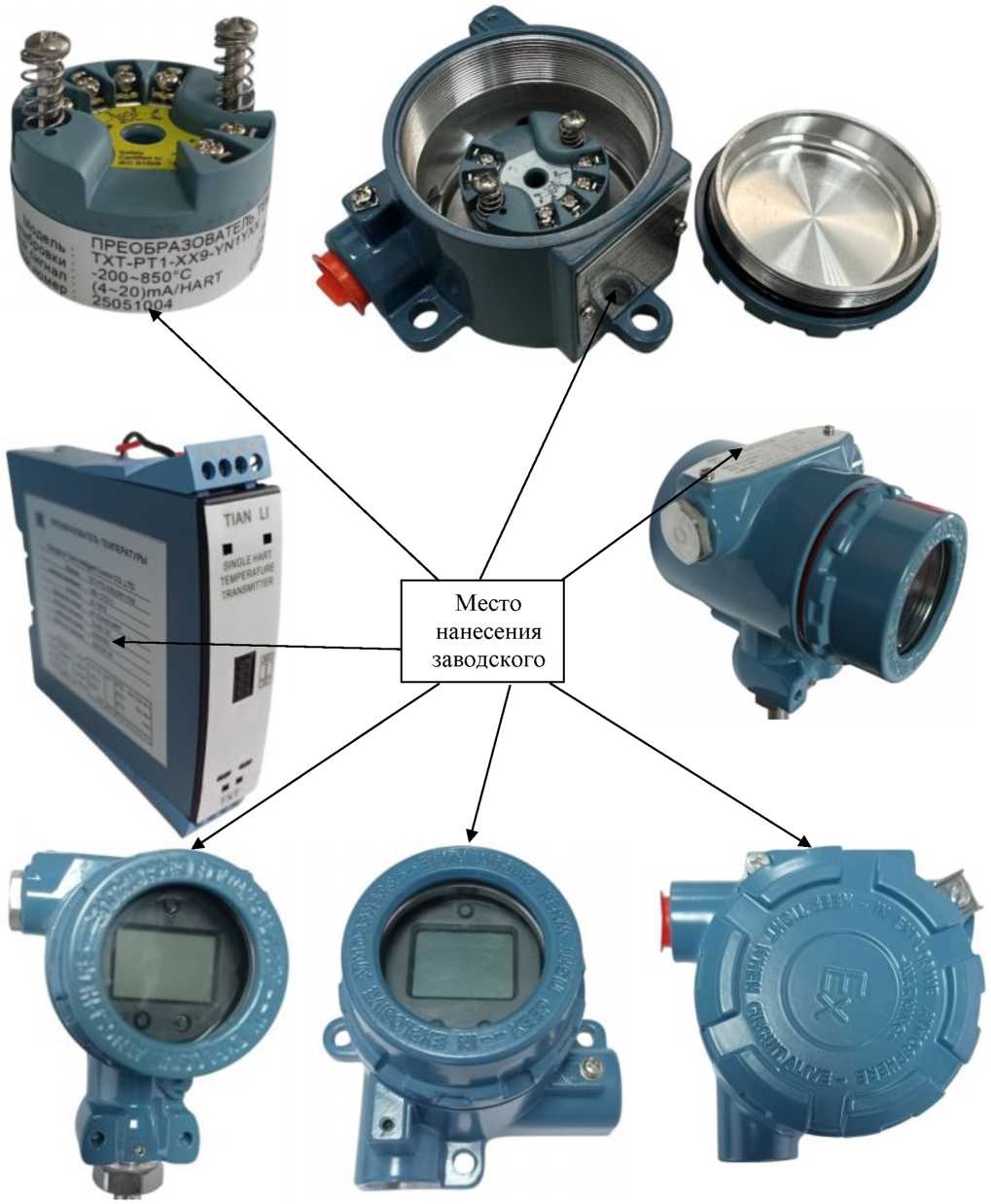

Фотография общего вида ПТ с указанием места нанесения заводского номера приведена на рисунке 2, при этом цветовая гамма защитного корпуса преобразователей может отличаться от приведенной на рисунке.
Пломбирование ПТ не предусмотрено.
Место нанесения заводского номера

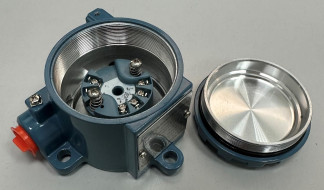

Рисунок 2 - Общий вид преобразователей температуры TXT
Программное обеспечение (далее - ПО) ПТ состоит только из метрологически значимого встроенного ПО, устанавливаемого в энергонезависимую память преобразователей при их изготовлении. Данное ПО не может быть модифицировано или загружено через какой-либо интерфейс.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | Не ниже 1.0.0 |
| Цифровой идентификатор ПО | недоступно |
Метрологические и основные технические характеристики ПТ приведены в таблицах 3-4.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С(1) | от -200 до +500 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 | Pt100 (а=0,00385 °С-1) |
| Пределы допускаемой основной приведенной погрешности 1), 2), % (от диапазона измерений) | ±0,1 3); ±0,2; ±0,5; ±1,0; ±1,5 |
| Примечания: (1) - диапазон измерений температуры (в соответствии с таблицей 1) и пределы допускаемой приведенной погрешности приведены в паспорте на конкретный ПТ; (2) - пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды на каждые 10 °C от нормальной в пределах рабочих температур, не превышают значения половины основной приведенной погрешности; (3) - для диапазонов измерений с интервалом (разность верхнего и нижнего пределов диапазона) - не менее 100 °С | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 12 до 42 |
| Диапазон аналоговых выходных сигналов, мА | от 4 до 20 |
| Габаритные размеры (ДхВхШ), мм, не более: | 128x120x80 |
| Масса, г, не более | 1000 |
| Нормальные условия эксплуатации, °С | от +15 до +25 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - для ПТ без дисплея - для ПТ с ЖК дисплеем - для взрывозащищенного и искробезопасного исполнений | от -55 до +85 от -40 до +85 от -40 до +60 80 |
| Наименование характеристики | Значение |
| - относительная влажность воздуха, %, не более | |
| Маркировка взрывозащиты | 1Ex db IIC T6...T1 Gb Х 0Ex ia IIC T6...T1 Ga Х 1Ex db IIC 500 °C Gb Х 0Ex ia IIC 500 °C Ga Х |
| Степень защиты от воздействия воды и пыли | IP67 |
| Средняя наработка на отказ, ч, не менее | 96000 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульные листы Руководства по эксплуатации и паспорта типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь температуры | TXT | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз.(1) |
| Примечания: (1) - может поставляться на каждый ПИ или на партию (в соответствии с заказом). | ||
приведены в разделе «Проведение измерений» паспорта.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Стандарт предприятия изготовителя «CHANGZHOU TIANLI INTELLIGENT CONTROL CO.,LTD.», КНР.
