| Номер в госреестре | 92896-24 |
| Наименование СИ | Комплекты поверочные |
| Обозначение типа СИ | LCS241 |
| Изготовитель | Акционерное общество "Лаборатория новых информационных технологий "ЛАНИТ" (АО "ЛАНИТ"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 14.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты поверочные LCS241 (далее - LCS241) предназначены для измерений и передачи эквивалентной длины (высоты облаков) при поверке и калибровке средств измерений высоты нижней границы облачности (облакомеры).
Конструктивно LCS241 состоят из генератора импульсов серии АКИП-3300, модификация АКИП-3302, блока приемо-передающего, блока оптоволоконного и кабеля дуплексного оптоволоконного.
Блок приемо-передающий состоит из двух коллиматоров, оптической плиты и блока индикации.
Оптоволоконный блок размещается в кейсе и состоит из первичной, пространственной и цикличной линий задержек. На боковой стороне, под крышкой, находятся соединительные розетки для подключения к приемо-передающему блоку через дуплексный оптоволоконный кабель.
Принцип действия LCS241 заключается в следующем: LCS241 размещается между излучателем и приемником облакомера, оптический импульс от облакомера улавливается приемо-передающим блоком откуда поступает в оптоволоконный блок; в оптоволоконном блоке происходит задержка оптического импульса на фиксированные интервалы времени, соответствующие имитируемой высоте нижней границы облачности. При использовании генератора импульсов серии АКИП-3300, модификация АКИП-3302 задаются интервалы временных задержек, имитирующих высоту нижней границы облачности.
Заводской номер, в виде цифро-буквенного обозначения, состоящего из арабских цифр и латинских букв, наносится маркером на шильд, закрепленный на внутренней стороне транспортировочного кейса. Места нанесения заводского номера и знака утверждения типа СИ приведены на рисунке 2.
Нанесение знака поверки на LCS241 не предусмотрено.

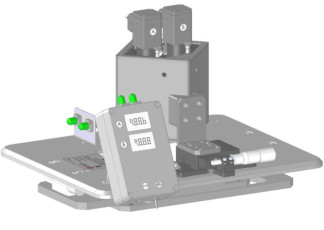

Общий вид LCS241 представлен на рисунке 1.
Пломбировка LCS241 не предусмотрена.

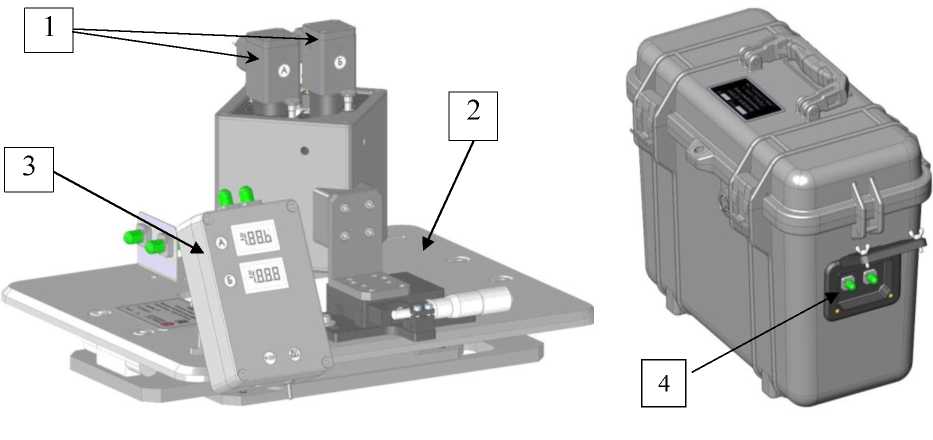

а)
б)
а) блок приемо-передающий; б) блок оптоволоконный
1 - коллиматор; 2 - оптическая плита; 3 - блок индикации;

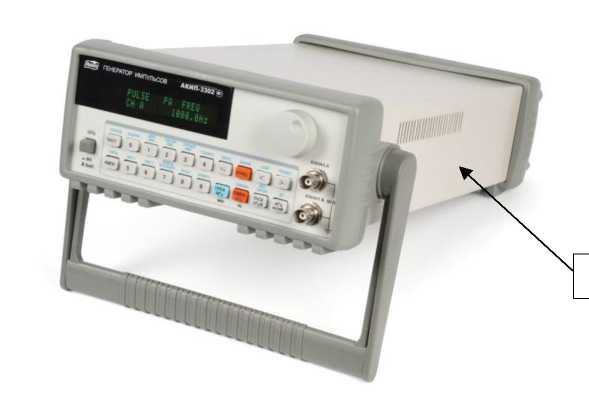

4 - соединительные розетки; 5 - генератор импульсов Рисунок 1 - Общий вид LCS241
Место нанесения заводского номера и знака утверждения типа СИ
Рисунок 2 - Транспортировочный кейс с указанием места нанесения заводского номера и знака утверждения типа СИ на шильде
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение эквивалентной длины (высоты облаков)1), м: - первичной линии задержки - пространственной линии задержки - цикличной линии задержки | 10 20 1000, 2000, 3000, 4000, 5000, 6000, 7000, 8000, 9000, 10000 |
| Допускаемые отклонения эквивалентной длины (высоты облаков) от номинального значения, м: - первичной и пространственной линий задержки - цикличной линии задержки | ±0,5 ±0,01<H2) |
| Диапазон установки частоты, Гц | от V10-4 до 5-107 |
| Диапазон установки периода, с | от 240-8 до 104 |
| Пределы допускаемой относительной погрешности установки частоты, % | ±540-5 |
| Пределы допускаемой абсолютной погрешности установки периода, с | ±(5-10-5 •Т + 1540-12) 3) |
| Диапазон установки длительности и задержки импульсов, с | от 540-9 до 104 |
| Пределы допускаемой абсолютной погрешности установки длительности импульсов, с - в диапазоне установки длительности до 4 с - в диапазоне установки длительности св. 4 с | ±(5^10-5 •t + 5-10-9) 4) ±(5^10-5 •t + 1-10-5) |
Продолжение таблицы 1
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности установки задержки импульсов, с - в диапазоне установки длительности до 4 с - в диапазоне установки длительности св. 4 с | ±(5-10-5 -d + 5-10-9) 5) ±(5-10-5 -d + 1-10-5) |
| 1) эквивалентная длина (высота облаков) - расстояние, пройденное оптическим сигналом через оптоволокно линии задержки, имитирующей облака на соответствующей высоте; 2) Н - номинальное значение эквивалентной длины (высоты облаков), м; 3) T- значение установленного периода, с; 4) t - значение установленной длительности импульсов, с; 5) d - значение установленной задержки импульсов, с | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон длин волн формирования задержки | от 850 до 950 |
| оптического сигнала, нм | |
| Габаритные размеры блока приемо-передающего, мм, не более | |
| - длина | 340 |
| - ширина | 350 |
| - высота | 270 |
| Масса блока приемо-передающего, кг, не более | 8 |
| Габаритные размеры блока оптоволоконного, мм, не более | |
| - длина | 420 |
| - ширина | 230 |
| - высота | 340 |
| Масса блока оптоволоконного, кг, не более | 8 |
| Габаритные размеры генератора импульсов серии АКИП, модификация АКИП-3302, мм, не более | |
| - длина | 254 |
| - ширина | 103 |
| - высота | 384 |
| Масса генератора импульсов серии АКИП, модификации АКИП-3302, кг, не более | 3 |
| Условия эксплуатации: - температура окружающей среды, °С | от +10 до +40 |
| - относительная влажность воздуха при температуре +25 °С, % | от 20 до 80 |
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч, не менее | 10000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист Формуляра ЯКИН.411713.725 ФО и Руководства по эксплуатации ЯКИН.411713.725 РЭ типографским методом и на шильд методом лазерной гравировки, закрепленного на внутренней стороне транспортировочного кейса.
Таблица 4 - Комплектность LCS241
| Наименование | Обозначение | Количество |
| Комплект поверочный | LCS241 | 1 шт. |
| Транспортировочный кейс | — | 1 шт. |
| Руководство по эксплуатации | ЯКИН.411713.725 РЭ | 1 шт. |
| Формуляр | ЯКИН.411713.725 ФО | 1 шт. |
приведены в документе ЯКИН.411713.725 РЭ «Комплекты поверочные LCS241.
Руководство по эксплуатации», раздел 1 «Описание и работа изделия».
ЯКИН.411713.725.ТУ «Комплект поверочный LCS241. Технические условия».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 20.09.2024 |
