| Номер в госреестре | 92898-24 |
| Наименование СИ | Меры длины концевые плоскопараллельные |
| Обозначение типа СИ | Туламаш |
| Изготовитель | Общество с ограниченной ответственностью Торговый дом "ИТО-Туламаш" (ООО ТД "ИТО-Туламаш"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 14.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры длины концевые плоскопараллельные Туламаш (далее по тексту - концевые меры) предназначены для воспроизведения, хранения и передачи единицы длины в качестве рабочих эталонов 3 и 4-го разрядов для поверки и калибровки, настройки и градуировки средств измерений линейных размеров, а также средств измерений для настройки и регулировки средств измерений линейных размеров.
Концевые меры могут применяться в качестве рабочих эталонов 3 и 4-го разрядов согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29.12.2018 № 2840 (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15.08.2022 г. № 2018) (далее по тексту - ГПС № 2840).
Принцип действия концевых мер заключается в передаче единицы длины рабочим эталонам 4-го разряда и средствам измерений линейных размеров согласно Государственной поверочной схеме для средств измерений длины в диапазоне от V10-9 до
100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2840 (с
изменениями, внесенными Приказом Федерального агентства по техническому регулированию и метрологии от 15.08.2022 г. № 2018).
К данному типу средств измерений относятся концевые меры торговой марки
«Туламаш». Логотип
наносится на паспорт концевых мер
типографским методом, на концевые меры с номинальным значением длины более 5,5 мм и на наружную поверхность крышки футляра с помощью краски, методом лазерной гравировки или методом наклеивания.
Каждая концевая мера имеет форму прямоугольного параллелепипеда с двумя плоскими взаимно параллельными измерительными поверхностями.
Концевые меры изготавливаются из стали или твердого сплава.
Концевые меры имеют высокую износостойкость и обеспечивает хорошую притираемость к стеклянным пластинам и друг к другу.
Концевые меры используются по отдельности или в блоках путем притирки нескольких мер вместе.
Концевые меры выпускаются наборами или поштучно. Наборы концевых мер различаются между собой количеством и номинальными размерами мер. Концевые меры выпускаются 1, 2 и 3 классов точности.
Пломбирование концевых мер от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер набора концевых мер в виде цифрового или цифро-буквенного обозначения наносится на внутреннюю поверхность футляра с помощью краски, методом лазерной гравировки или методом наклеивания. Заводской номер в виде цифрового или цифро-буквенного обозначения наносится методом лазерной гравировки на нерабочую поверхность концевых мер с номинальным значением длины свыше 5,5 мм; для концевых мер с номинальным значением длины 5,5 мм и менее - на рабочую поверхность. Для наборов из твердого сплава на внутренней поверхности футляра наносится буква «Т».

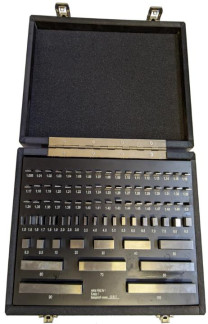

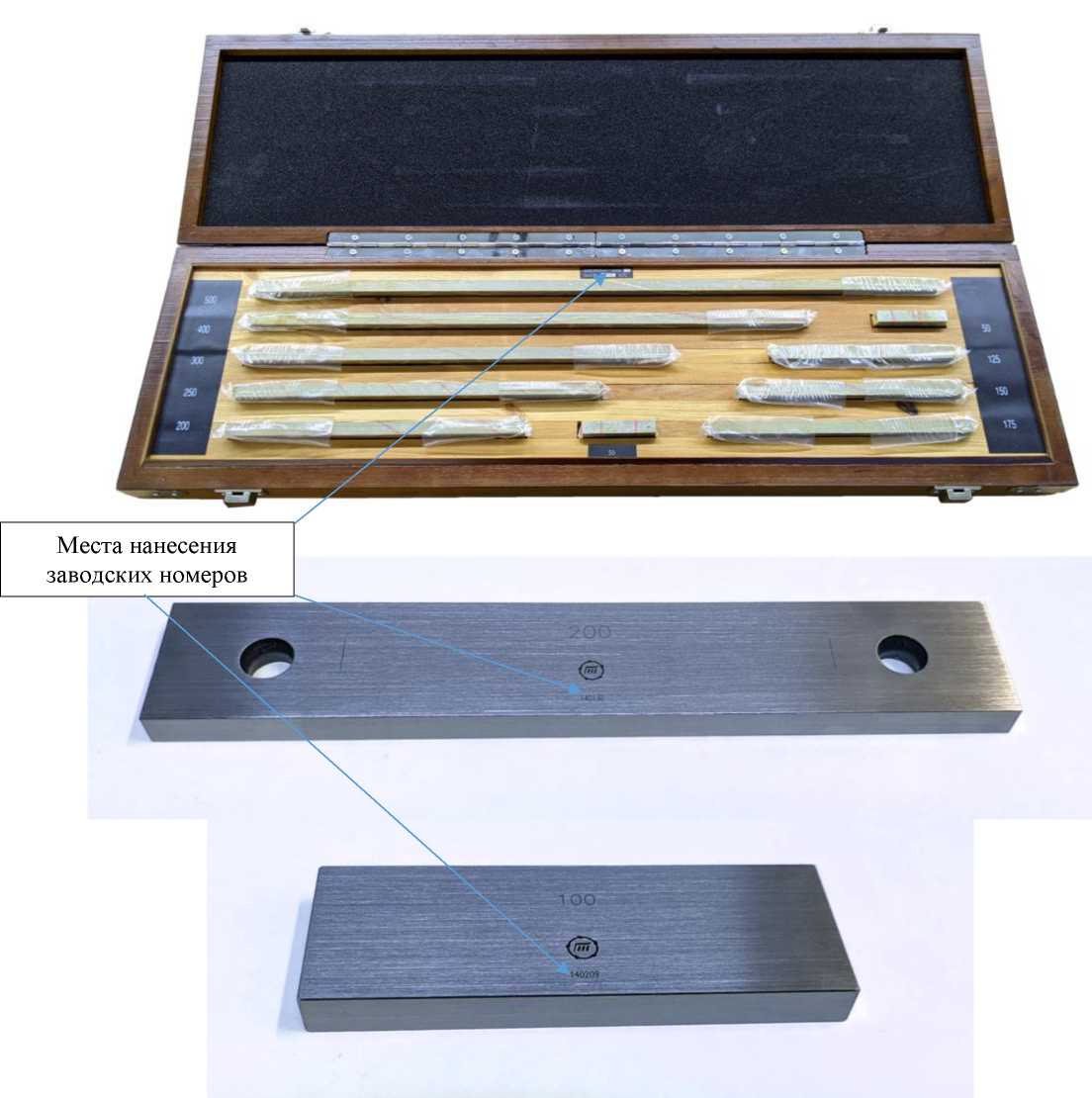

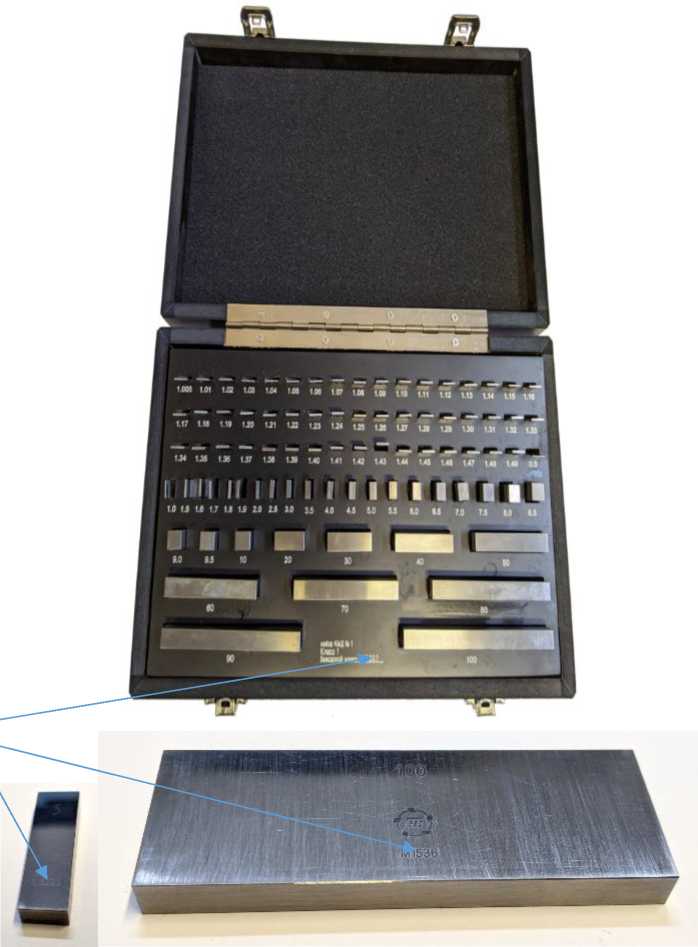

Фотографии общего вида концевых мер с указанием места нанесения заводского номера представлены на рисунке 1.
Места нанесения заводских номеров
Рисунок 1 - Общий вид концевых мер (лист 1 из 2)
Рисунок 1 (лист 2 из 2)
Таблица 1 - Наборы концевых мер
| Номер набора | Число концевых мер в наборе | Градация концевых мер в наборе, мм | Номинальные значения длины концевых мер, мм | Число концевых мер | Защитные меры | Класс точности наборов | ||
| Номинальное значение длины, мм | Число концевых мер | из стали | из твердого сплава | |||||
| 1 | 83 | - | 1,005 | 1 | - | - | 1; 2; 3 | 1; 2; 3 |
| 0,01 | от 1 до 1,5 включ. | 51 | ||||||
| 0,1 | от 1,6 до 2 включ. | 5 | ||||||
| 0,5 | 0,5 | 1 | ||||||
| от 2,5 до 10 | 16 | |||||||
| 10 | от 20 до 100 включ. | 9 | ||||||
| 2 | 38 | - | 1,005 | 1 | - | - | 1; 2; 3 | 1; 2; 3 |
| 0,01 | от 1 до 1,1 включ. | 11 | ||||||
| 0,1 | от 1,2 до 2 включ. | 9 | ||||||
| 1 | от 3 до 10 включ. | 8 | ||||||
| 10 | от 20 до 100 включ. | 9 | ||||||
| 3 | 112 | - | 1,005 | 1 | - | - | 1; 2; 3 | 1; 2; 3 |
| 0,01 | от 1 до 1,5 включ. | 51 | ||||||
| 0,1 | от 1,6 до 2 включ. | 5 | ||||||
| 0,5 | 0,5 | 1 | ||||||
| от 2,5 до 25 включ. | 46 | |||||||
| 10 | от 30 до 100 включ. | 8 | ||||||
| 4 | 11 | 0,001 | от 2 до 2,01 включ. | 11 | - | - | 1; 2 | - |
| 5 | 11 | 0,001 | от 1,99 до 2 включ. | 11 | - | - | 1; 2 | - |
| 6 | 11 | 0,001 | от 1 до 1,01 включ. | 11 | - | - | 1; 2 | 1 |
| 7 | 11 | 0,001 | от 0,99 до 1 включ. | 11 | - | - | 1; 2 | 1 |
| 8 | 10 | 25 | от 125 до 200 включ. | 4 | 50 | 2 | 1; 2; 3 | - |
| 50 | » 250 » 300 » | 2 | ||||||
| 100 | » 400 » 500 » | 2 | ||||||
| 9 | 12 | 100 | от 100 до 1000 включ. | 10 | 50 | 2 | 1; 2; 3 | - |
| 10 | 20 | 0,01 | от 0,1 до 0,29 включ. | 20 | - | - | 1; 2; 3 | - |
| 11 | 43 | 0,01 | от 0,3 до 0,7 | 41 | - | - | 1; 2; 3 | - |
| 0,1 | » 0,8 до 0,9 включ. | 2 | ||||||
| 12 | 74 | - | 1,005 | 1 | - | - | - | 1; 2; 3 |
| 0,01 | от 0,9 до 1,5 включ. | 61 | ||||||
| 0,1 | от 1,6 до 2 включ. | 5 | ||||||
| - | 0,5 | 1 | ||||||
| 0,5 | от 2,5 до 5 включ. | 6 | ||||||
| 13 | 11 | - | 5 | 1 | - | - | 1; 2; 3 | - |
| 10 | от 10 до 100 включ. | 10 | ||||||
| 14 | 38 | 0,5 | от 10,5 до 25 включ. | 30 | - | - | 1; 2; 3 | - |
| 10 | от 30 до 100 включ. | 8 | ||||||
Продолжение таблицы 1
| Номер набора | Число концевых мер в наборе | Градация концевых мер в наборе, мм | Номинальные значения длины концевых мер, мм | Число концевых мер | Защитные меры | Класс точности наборов | ||
| Номинальное значение длины, мм | Число концевых мер | из стали | из твердого сплава | |||||
| 15 | 29 | 0,001 | 1,005 | 1 | - | - | 1; 2; 3 | - |
| 0,01 | от 1 до 1,1 включ. | 11 | ||||||
| 0,1 | от 1,2 до 2 включ. | 9 | ||||||
| 1 | от 3 до 10 включ. | 8 | ||||||
| 16 | 19 | 0,001 | от 0,991 до 1,009 включ. | 19 | - | - | 1; 2 | 1 |
| 17 | 19 | 0,001 | от 1,991 до 2,009 включ. | 19 | - | - | 1; 2 | - |
Таблица 2 - Специальные наборы концевых мер
| Номинальные значения длины концевых мер, мм | Класс точности наборов | |
| из стали | из твердого сплава | |
| Набор №20 (23 меры) 0,12; 0,14; 0,17; 0,2; 0,23; 0,26; 0,29; 0,34; 0,4; 0,43; 0,46; 0,57; 0,7; 0,9; 1,0; 1,16; 1,3; 1,44; 1,6; 1,7; 1,9; 2; 3,5 | 1; 2 | - |
| Набор №21 (20 мер) 5,12; 10,24; 15,36; 21,5; 25; 30,12; 35,24; 40,36; 46,5; 50; 55,12; 60,24; 65,36; 71,5; 75; 80,12; 85,24; 90,36; 96,5; 100 | 1; 2 | 1; 2 |
| Набор №22 (7 мер) 21,2; 51,4; 71,5; 101,6; 126,8; 150; 175 | 3 | 3 |
Таблица 3 - Допускаемые отклонения длины концевых мер от номинальной при температуре +20 °С и отклонения от плоскопараллельности измерительных поверхностей_______________
| Номинальные значения длины концевых мер, мм | Допускаемые отклонения | |||||
| длины от номинального значения ±, мкм, для классов точности | от плоскопараллельности ±, мкм, для классов точности | |||||
| 1 | 2 | 3 | 1 | 2 | 3 | |
| от 0,1 до 0,29 включ. | 0,20 | 0,40 | 0,80 | 0,16 | 0,30 | 0,30 |
| св. 0,29 » 0,9 » | 0,20 | 0,40 | 0,80 | 0,16 | 0,30 | 0,30 |
| » 0,9 » 10 » | 0,20 | 0,40 | 0,80 | 0,16 | 0,30 | 0,30 |
| » 10 »25 » | 0,30 | 0,60 | 1,20 | 0,16 | 0,30 | 0,30 |
| » 25 » 50 » | 0,40 | 0,80 | 1,60 | 0,18 | 0,30 | 0,30 |
| » 50 » 75 » | 0,50 | 1,00 | 2,00 | 0,18 | 0,35 | 0,40 |
| » 75 » 100 » | 0,60 | 1,20 | 2,50 | 0,20 | 0,35 | 0,40 |
| » 100 »150 » | 0,80 | 1,60 | 3,00 | 0,20 | 0,40 | 0,40 |
| » 150 » 200 » | 1,00 | 2,00 | 4,00 | 0,25 | 0,40 | 0,40 |
| 250 | 1,20 | 2,40 | 5,00 | 0,25 | 0,45 | 0,50 |
| 300 | 1,40 | 2,80 | 6,00 | 0,25 | 0,50 | 0,50 |
Продолжение таблицы 3
| Номинальные значения длины концевых мер, мм | Допускаемые отклонения | |||||
| длины от номинального значения ±, мкм, для классов точности | от плоскопараллельности ±, мкм, для классов точности | |||||
| 1 | 2 | 3 | 1 | 2 | 3 | |
| 400 | 1,80 | 3,60 | 7,00 | 0,30 | 0,50 | 0,50 |
| 500 | 2,00 | 4,00 | 8,00 | 0,35 | 0,60 | 0,60 |
| 600 | 2,50 | 5,00 | 10,00 | 0,40 | 0,70 | 0,70 |
| 700 | 3,00 | 6,00 | 11,00 | 0,45 | 0,70 | 0,80 |
| 800 | 3,20 | 6,50 | 13,00 | 0,50 | 0,80 | 0,80 |
| 900 | 3,60 | 7,00 | 14,00 | 0,50 | 0,90 | 0,90 |
| 1000 | 4,00 | 8,00 | 16,00 | 0,60 | 1,00 | 1,00 |
Примечание - Требования не распространяются на зону шириной 0,5 мм по краям измерительной поверхности, считая от нерабочих поверхностей - для мер номинальной длиной до 0,29 мм включительно и 0,8 мм - для мер номинальной длиной более 0,29 мм.
Таблица 4 - Доверительные границы абсолютной погрешности измерений длины при
доверительной вероятности 0,99
| Разряд концевой меры | Доверительные границы абсолютной погрешности измерений длины при доверительной вероятности 0,99, мкм |
| 3 | ±(0,1+1 • L*) |
| 4 | ±(0,2+2- L* ) |
| * Где L - длина концевой меры, м. | |
Таблица 5 - Изменение длины концевых мер в течение года вследствие нестабильности материала
| Класс точности концевых мер | Допускаемое изменение длины меры (L, м) в течение года, мкм |
| 1; 2 и 3 | (0,05+1,0-L ) |
Таблица 6 - Требования к притираемости измерительных поверхностей концевых мер
| Класс точности концевых мер | Притираемость концевых мер к нижним стеклянным плоским пластинам диаметром 60 мм (допуск плоскостности 0,1 мкм) | Притираемость концевых мер друг к другу (усилие сдвига), Н | |
| из стали длиной от 0,6 до 100 мм | из твердого сплава длиной от 0,99 до 100 мм | ||
| 1, 2, 3 | Без интерференционных полос. Допускаются оттенки в виде светлых пятен, наблюдаемых в белом свете | от 29,4 до 78,5 | от 29,4 до 98,1 |
Таблица 7 - Размеры поперечного сечения концевых мер
| Номинальные значения длины концевых мер, мм | Размер поперечного сечения, мм | |
| длина | ширина | |
| от 0,10 до 0,20 включ. | 15-0,45 | 5-0,3 |
| св. 0,20 до 0,29 включ. | 15-0,45 | 5-0,3 |
| 30-0,3 | п-0,05 V-0,3 | |
| св. 0,29 до 0,60 включ. | 20-0,3 | |
| 30-0,3 | ||
| св. 0,60 до 10,10 включ. | 30-0,3 | |
| св. 10,10 до 1000,00 | 35-0,3 | |
Таблица 8 - Допуск перпендикулярности нерабочих поверхностей относительно
измерительных поверхностей на длине концевой меры__________________________________
| Номинальные значения длины концевых мер, мм | Допуск перпендикулярности нерабочих поверхностей относительно измерительных поверхностей на длине концевой меры, мкм |
| от 10,5 до 25,0 включ. | 70 |
| св. 25,0 до 60,0 включ. | 90 |
| св. 60,0 до 150,0 включ. | 110 |
| св. 150,0 до 400,0 включ. | 140 |
| св. 400,0 до 1000,0 включ. | 180 |
Таблица 9 - Отклонение от плоскостности измерительных поверхностей
| Наименование характеристики | Значение |
| Отклонение от плоскостности измерительных поверхностей концевых мер длиной св. 0,9 до 3,0 мм включ. в свободном (непритертом) состоянии, мкм, не более | 2 |
Таблица 10 - Основные технические характеристики
| Наименование характеристики | Значение |
| Температурный коэффициент линейного расширения материала концевых мер из стали на 1 м и 1 °C при температуре от 10 °C до 30 °C, мкм | от 10,5 до 12,5 |
| Температурный коэффициент линейного расширения материала концевых мер из твердого сплава на 1 м и 1 °C при температуре от 10 °C до 30 °C, мкм для мер длиной, мм - от 2 до 5 включ. (класс точности 1, 2 и 3) - св. 5 до 10 включ. (класс точности 1) - св. 5 до 10 включ. (класс точности 2 и 3) - св. 10 до 25 включ. (класс точности 1, 2 и 3) - св. 25 до 100 включ. (класс точности 1, 2 и 3) | от 3,5 до 12,5 от 8,0 до 12,5 от 3,5 до 12,5 от 8,0 до 12,5 от 10,5 до 12,5 |
| Параметр шероховатости Rz измерительных поверхностей, мкм, не более | 0,063 |
| Твердость измерительных поверхностей концевых мер из стали по ГОСТ 2999, HV, не менее | 800 |
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более | от +10 до +30 80 |
Продолжение таблицы 10
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
наносится на титульный лист паспорта типографским способом.
Таблица 14 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Набор концевых мер или отдельные концевые меры* | -- | 1 комплект или в соответствии с заказом |
| Футляр (деревянный, металлический или пластиковый) | - | 1 шт. |
| Паспорт | - | 1 экз. |
| * Номер набора или номинальные значения концевых мер и их количество определяются в соответствии с заказом. | ||
приведены в разделе 5 «Порядок работы» паспорта.
ГОСТ 9038-90 «Меры длины концевые плоскопараллельные. Технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018).
