| Номер в госреестре | 92901-24 |
| Наименование СИ | Преобразователи силы импульсного тока измерительные индукционные |
| Обозначение типа СИ | ПСИТИ-200/1423 |
| Изготовитель | Федеральное государственное автономное образовательное учреждение высшего образования "Национальный исследовательский университет ИТМО" (Университет ИТМО), г. Санкт-Петербург |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи силы импульсного тока измерительные индукционные ПСИТИ-200/1423 (далее - преобразователи) предназначены для бесконтактных измерений амплитудно-временных параметров импульсов силы тока (в том числе молниевых разрядов) с микросекундной длительностью фронта.
Принцип действия преобразователей основан на преобразовании формы импульсов силы тока с помощью бесконтактного трансформатора тока, первичную обмотку которого образует окружаемый токосъемником провод, а вторичная обмотка является измерительной обмоткой, в импульсы напряжения с целью регистрации и измерения их временных и амплитудных значений с помощью осциллографического регистратора.
Преобразователь состоит из токосъемника Pearson current monitor model 1423 и измерительного кабеля ИК.
Токосъемник Pearson current monitor model 1423 предназначен для первичного преобразования импульса силы тока в пропорциональный импульс напряжения без изменения временных характеристик. Токосъемник представляет собой тороидальный ферритовый магнитопровод, на котором намотана измерительная обмотка. Корпус токосъемника имеет неразборную конструкцию, что предотвращает возможность несанкционированного вмешательства в его работу, которое может привести к искажению результатов измерений. Выходное напряжение в измерительной обмотке токосъемника прямо пропорционально измеряемому току. Связь между напряжением в измерительной обмотке и измеряемым током характеризуется коэффициентом преобразования.
Измерительный кабель ИК предназначен для передачи, сформированных на выходе токосъемника импульсов электрического напряжения, для дальнейшей обработки на вход осциллографического регистратора. ИК представляет собой отрезок 50-омного коаксиального кабеля на концах которого смонтированы подсоединительные разъемы.
При работе в центральное отверстие токосъемника пропускается токопровод. При протекании по токопроводу исследуемых импульсов силы тока в измерительной обмотке токосъемника, за счет разности потенциалов на его концах, формируется электрический сигнал, амплитуда которого пропорциональна амплитудным значениям силы тока, а временные параметры соответствуют аналогичным параметрам воздействующего импульса. Зарегистрированный импульс напряжения с помощью подключенного измерительного кабеля передается на вход осциллографического регистратора для дальнейшей обработки.

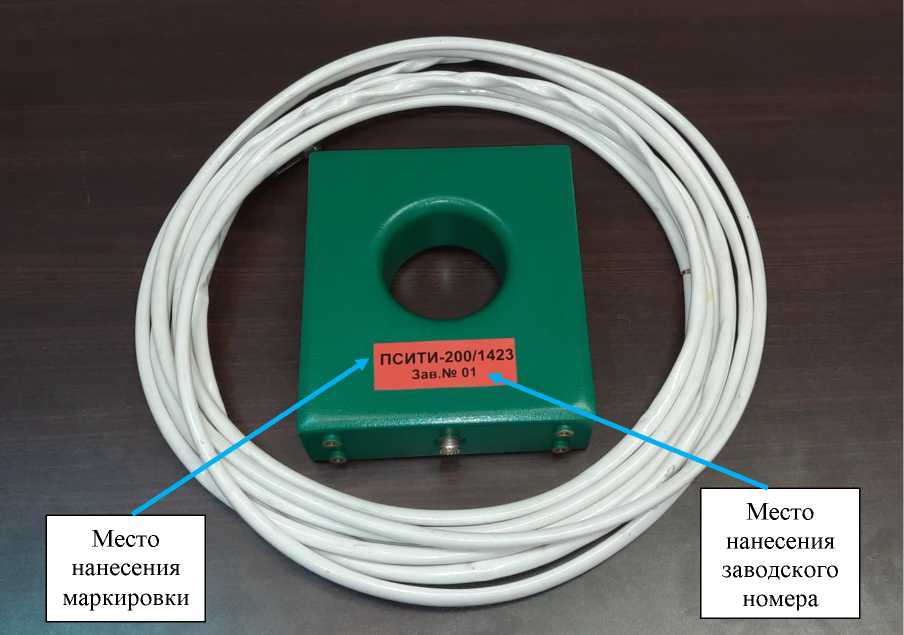

Общий вид преобразователей с обозначением места нанесения маркировки представлен на рисунке 1.
Заводской номер преобразователей в виде цифрового обозначения (арабские цифры), нанесен методом цифровой печати на ламинированную табличку, закреплённую на лицевой поверхности корпуса токосъемника.
К преобразователям данного типа относятся преобразователи силы импульсного тока измерительные индукционные ПСИТИ-200/1423 с заводскими номерами 01 и 02.
Пломбирование преобразователей не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

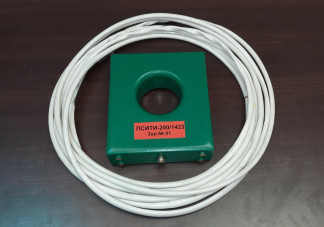

Рисунок 1 - Преобразователь силы импульсного тока измерительный индукционный
ПСИТИ-200/1423
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измеряемых значений амплитуды импульсов силы тока, А | от 1,0-102 до 2,0405 |
| Коэффициент преобразования (нагрузка 50 Ом), В/А | от 4,540'4 до 5,540'4 |
| Пределы допускаемой относительной погрешности коэффициента преобразования, % | ± 10 |
| Время нарастания переходной характеристики между уровнями от 0,1 до 0,9 от установившегося значения амплитуды, мкс, не более | 0,5 |
| Пределы допускаемой относительной погрешности измерений времени нарастания переходной характеристики между уровнями от 0,1 до 0,9 от установившегося значения амплитуды, % | ± 15 |
| Наименование характеристики | Значение |
| Постоянная времени спада переходной характеристики по уровню 0,37 от установившегося значения амплитуды при минимальном измеряемом значении амплитуды импульсов силы тока, мс, не менее | 250 |
| Пределы допускаемой относительной погрешности измерений постоянной времени спада переходной характеристики по уровню 0,37 от установившегося значения амплитуды при минимальном измеряемом значении амплитуды импульсов силы тока, % | ± 15 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Выходное сопротивление, Ом | от 49 до 51 |
| Тип выходного соединителя | UHF |
| Габаритные размеры: | |
| - токосъемник Pearson current monitor model 1423, мм, не более: | |
| длина | 233 |
| ширина | 110 |
| высота | 205 |
| диаметр измерительного отверстия | 90 |
| - измерительный кабель ИК, м, не менее: | |
| длина | 15 |
| Масса, кг, не более: | |
| - токосъемник Pearson current monitor model 1423 | 8,2 |
| - измерительный кабель ИК | 6,0 |
| Условия эксплуатации | |
| - температура окружающей среды, °С | от 0 до +50 |
| - относительная влажность, %, не более | 90 |
| - атмосферное давление, кПа | от 95 до 105 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь силы импульсного тока измерительный индукционный в составе: Токосъемник Измерительный кабель | ПСИТИ-200/1423 Pearson current monitor model 1423 ИК | 1 шт. 1 шт. 1 шт. |
| Руководство по эксплуатации | СНАБ.411181.005 РЭ | 1 экз. |
| Формуляр | СНАБ.411181.005 ФО | 1 экз. |
| Упаковка | — | 1 шт. |
приведены в руководстве по эксплуатации СНАБ.411181.005 РЭ «Преобразователи силы импульсного тока измерительные индукционные ПСИТИ-200/1423. Раздел 2. Использование по назначению».
ГОСТ 8.644-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средства измерений силы импульсного тока молниевого разряда в диапазоне от 1 до 100 кА;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3463 «Об утверждении Государственной поверочной схемы для средств измерений импульсного электрического напряжения».
