Номер в госреестре | 92903-24 |
Наименование СИ | Преобразователи измерительные многофункциональные |
Обозначение типа СИ | СК |
Изготовитель | Общество с ограниченной ответственностью "СибКом Цифровые Промышленные Решения" (ООО "СибКом Цифра"), г. Уфа; Производственная площадка Suzhou Ascend Automation Technology Co., Ltd., Китай |
Год регистрации | 2024 |
Срок свидетельства | 15.08.2029 |
МПИ (интервал между поверками) | 4 года |
Описание типа | скачать |
Методика поверки | скачать |
Преобразователи измерительные многофункциональные СК (далее - преобразователи) предназначены для измерений выходных аналоговых сигналов от первичных измерительных преобразователей в виде аналоговых сигналов силы постоянного тока, напряжения постоянного тока, сигналов от термопреобразователей сопротивления (далее - ТС) и термопар, и цифроаналоговых преобразований цифрового кода в унифицированные аналоговые сигналы силы и напряжения постоянного тока.
Принцип действия преобразователей основан на аналого-цифровом преобразовании унифицированных аналоговых сигналов силы и напряжения постоянного тока, электрического сопротивления постоянному току, в том числе сигналов от ТС, и цифро-аналоговом преобразовании после математической обработки измерительной информации в микропроцессоре контроллера в унифицированные аналоговые сигналы силы и напряжения постоянного тока.
Преобразователи выпускаются в трех сериях СК-1000, СК-3000 и СК-4000. Конструктивно преобразователи серий СК-1000 и СК-3000 выполнены в пластмассовом корпусе черного цвета, а преобразователи серии СК-4000 - черного и бежевого цвета.
Преобразователи серии СК-1000 предназначены для крепления на рейку TH35 в соответствии с ГОСТ Р МЭК 60715-2003, преобразователи серий СК-3000 и СК-4000 предназначены для установки в монтажные стойки серии СК-3000 и СК-4000 соответственно.
На лицевой панели преобразователей серий СК-1000, СК-3000 и СК-4000 расположены клеммные колодки для подключения к внешним датчикам и устройствам, а также светодиодная панель индикаторов состояния. Преобразователи имеют структуру, состоящую из: центрального программируемого устройства (центральный процессор или ЦПУ), преобразователей ввода/вывода аналоговых сигналов, преобразователей
интерфейсных/коммуникационных, блока питания.
Каждая из серий преобразователей выпускаются в модификациях, отличающихся количеством каналов, а также типами и диапазонами измеряемых физических величин, перечень которых приведен в таблице 1.
Таблица 1 - Перечень модификаций преобразователей | ||
Модификация | Назначение | Количество каналов |
Преобразователи измерительные многофункциональные серии СК-1000 | ||
AI-1000-0401 | Измерение напряжения постоянного тока, силы постоянного тока | 4 |
AI-1000-0802 | Измерение силы постоянного тока | 8 |
AI-1000-0403 | Измерение сигналов от термопреобразователей сопротивления | 4 |
AI-1000-0404 | Измерение сигналов от термопар | 4 |
AO-10000201 | Воспроизведение напряжения постоянного тока, силы | 2 |
AO-10000401 | постоянного тока | 4 |
Преобразователи измерительные многофункциональные серии СК-3000 | ||
AI-3000-0801 | Измерение силы постоянного тока | 8 |
AI-3000-1602 | Измерение силы постоянного тока | 16 |
AI-3000-0805 | Измерение сигналов от термопреобразователей сопротивления | 8 |
AI-3000-0806 | Измерение сигналов от термопар | 8 |
AO-30000401 | Воспроизведение напряжения постоянного тока, силы постоянного тока | 4 |
Преобразователи измерительные многофункциональные серии СК-4000 | ||
AI-4000-0801 | Измерение силы постоянного тока | 8 |
AI-4000-0821 | Измерение силы постоянного тока | 8 |
AI-4000-1601 | Измерение силы постоянного тока | 16 |
AI-4000-0804 | Измерение напряжения постоянного тока, силы постоянного тока | 8 |
AI-4000-0805 | Измерение сигналов от термопреобразователей сопротивления | 8 |
AI-4000-0806 | Измерение сигналов от термопар | 8 |
AO-40000401 | 4 | |
AO-40000421 | Воспроизведение напряжения постоянного тока, силы | 4 |
AO-40000402 | постоянного тока | 4 |
AO-40000802 | 8 |
Заводской номер преобразователя наносится типографским методом на маркировочную наклейку, расположенную на боковой стороне преобразователя, в виде цифрового кода.

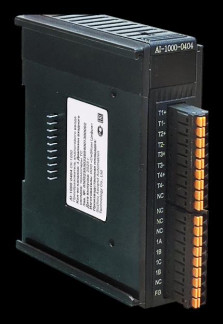

Общий вид преобразователей с указанием места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунках 1, 2 и 3. Нанесение знака поверки на преобразователи в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) преобразователей не предусмотрено.
Место нанесения заводского номера
Место нанесения знака утверждения типа

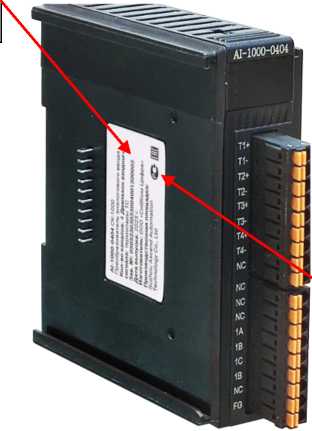

Рисунок 1 - Общий вид преобразователей серии СК-1000 с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Место нанесения заводского номера
Место нанесения знака утверждения типа

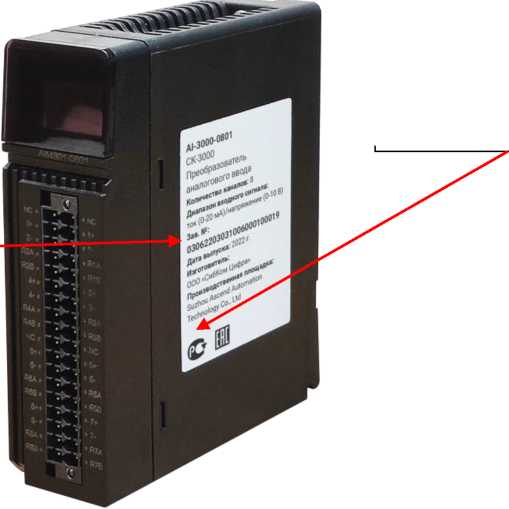

Рисунок 2 - Общий вид преобразователей серии СК-3000 с указанием места нанесения знака утверждения типа, места нанесения заводского номера

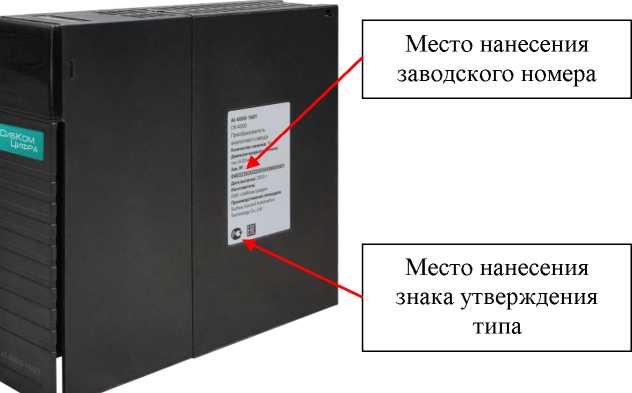

Рисунок 3 - Общий вид преобразователей серии СК-4000 с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение (далее - ПО) преобразователей является встроенным.
Встроенное ПО обеспечивает прием, обработку и хранение измерительной информации в энергонезависимой памяти преобразователей. Встроенное ПО разделяется на метрологически значимую и метрологически незначимую части. Встроенное ПО устанавливается на предприятии-изготовителе, не подлежит изменению в ходе эксплуатации и недоступно для потребителя.
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Управление преобразователями и визуализация измерительной информации осуществляется с помощью внешнего программного обеспечения «СКПро», являющегося метрологически незначимым.
Метрологические характеристики преобразователей нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО преобразователей приведены в таблице 2. Номер версии встроенного ПО наносится на маркировочную наклейку, расположенную на боковой стороне преобразователя.
Таблица 2 - Идентификационные данные встроенного ПО
Идентификационные данные | Значение | ||
Идентификационное наименование ПО | Микропрограмма | ||
Номер версии (идентификационный номер ПО), не ниже: | СК-1000 | СК-3000 | СК-4000 |
1.х | 1.х | 4.x | |
Цифровой идентификатор ПО | - | ||
Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (4.) или (1.); - номер версии метрологически незначимой части ПО (х), где «х» может принимать целые значения в диапазоне от 0 до 9. |
Таблица 3 - Метрологические характеристики
Модификация преобразователя | Кол-во каналов | Диапазоны преобразований аналоговых сигналов/диапазоны цифровых сигналов | Пределы допускаемой погрешности преобразований входного/выходного сигнала (приведенной к диапазону преобразований у, %) | ||
На входе | На выходе | ||||
AI-1000-0401 | 4 | от -10 до +10 В от -5 до +5 В от 0 до +5 В от 0 до +10 В от 0 до +20 мА | от 0 до 20000 ед. | ±0,25 | |
от +4 до +20 мА | от 4000 до 20000 ед. | ||||
AI-1000-0802 | 8 | от 0 до +20 мА от +4 до +20 мА | от 0 до 20000 ед. от 4000 до 20000 ед. | ±0,25 | |
AI-1000-0403 | 4 | Pt100 М50 М100 Pt1000 Н1000 | от -200 до +560 °С от -50 до +250 °С от -50 до +150 °С от -200 до +850 °С от -60 до +180 °С | от -2000 до 5600 ед. от -500 до 2500 ед. от -500 до 1500 ед. от -2000 до 8500 ед. от -600 до 1800 ед. | ±0,25 |
AI-1000-0404 | 4 | S T R E N K J | от -50 до +1700°С от -250 до +400 °С от -50 до +1700 °С от -40 до +900 °С от -270 до +1300 °С от -180 до +1300 °С от -180 до +800 °С | -500 до 17000 ед. -2500 до 4000 ед. -500 до 17000 ед. -400 до 9000 ед. -2700 до 13000 ед. -1800 до 13000 ед. -1800 до 8000 ед. | ±0,25 |
Модификация преобразователя | Кол-во каналов | Диапазоны преобразований аналоговых сигналов/диапазоны цифровых сигналов | Пределы допускаемой погрешности преобразований входного/выходного сигнала (приведенной к диапазону преобразований у, %) | |
На входе | На выходе | |||
AO-1000-0201 | 2 | от 0 до 20000 ед. | от -10 до +10 В от -5 до +5 В от 0 до +5 В от 0 до +10 В от 0 до +20 мА | ±0,25 |
от 4000 до 20000 ед. | от 1 до 5 В от +4 до +20 мА | |||
AO-1000-0401 | 4 | от 0 до 20000 ед. | от -10 до +10 В от -5 до +5 В от 0 до +5 В от 0 до +10 В от 0 до +20 мА | ±0,25 |
от 4000 до 20000 ед. | от 1 до 5 В от +4 до +20 мА | |||
AI-3000-0801 | 8 | от -10 до +10 В от -5 до +5 В от 0 до +5 В от 0 до +10 В от 0 до +20 мА от 0 до +10 мА | от 0 до 20000 ед. | ±0,2 |
от +4 до +20 мА от +1 до +5 В | от 4000 до 20000 ед. | |||
AI-3000-1602 | 16 | от 0 до +10 мА от 0 до +20 мА | от 0 до 20000 ед. | ±0,2 |
от +4 до +20 мА | от 4000 до 20000 ед. |
Модификация преобразователя | Кол-во каналов | Диапазоны преобразований аналоговых сигналов/диапазоны цифровых сигналов | Пределы допускаемой погрешности преобразований входного/выходного сигнала (приведенной к диапазону преобразований у, %) | ||
На входе | На выходе | ||||
AI-3000-0805 | 8 | Pt100 М50 М100 Pt1000 Н1000 | от -200 до +560 °С от -50 до +250 °С от -50 до +150 °С от -200 до +850 °С от -60 до +180 °С | от -2000 до 5600 ед. от -500 до 2500 ед. от -500 до 1500 ед. от -2000 до 8500 ед. от -600 до 1800 ед. | ±0,1 |
AI-3000-0806 | 8 | S R T | от -50 до +1760°С от -50 до +1760°С от -270 до +400 °С | от -500 до 17600 ед. от -550 до 17600 ед. от -2700 до 4000 ед. | ±0,2 |
N E J K | от -200 до +1300 °С от -270 до +1000 °С от -210 до +1200 °С от -270 до +1370 °С | от -2000 до 13000 ед. от -2700 до 10000 ед. от -2100 до 12000 ед. от -2700 до 13700 ед. | ±0,1 | ||
AO-3000-0401 | 4 | от 0 до 20000 ед. | от -10 до +10 В от -5 до +5 В от 0 до +5 В от 0 до +10 В от 0 до +20 мА от 0 до +10 мА | ±0,2 | |
от 4000 до 20000 ед. | от +4 до +20 мА от 1 до 5 В | ||||
AI-4000-0801 | 8 | от 0 до +10 мА от 0 до +20 мА | от 0 до 20000 ед. | ±0,13 | |
AI-4000-0821 | 8 | от 0 до +10 мА от 0 до +20 мА | от 0 до 20000 ед. | ±0,13 | |
AI-4000-1601 | 16 | от +4 до +20 мА | от 4000 до 20000 ед. | ±0,13 |
Модификация преобразователя | Кол-во каналов | Диапазоны преобразований аналоговых сигналов/диапазоны цифровых сигналов | Пределы допускаемой погрешности преобразований входного/выходного сигнала (приведенной к диапазону преобразований у, %) | ||
На входе | На выходе | ||||
AI-4000-0804 | 8 | от -10 до +10 В от -5 до +5 В от 0 до +5 В от 0 до +10 В от 0 до +20 мА | от 0 до 20000 ед. | ±0,15 | |
от +1 до +5 В от +4 до +20 мА | от 4000 до 20000 ед. | ||||
AI-4000-0805 | 8 | Pt100 М50 М100 Pt1000 Н1000 | от -200 до +560 °С от -50 до +250 °С от -50 до +150 °С от -200 до +850 °С от -60 до +180 °С | от -2000 до 5600 ед. от -500 до 2500 ед. от -500 до 1500 ед. от -2000 до 8500 ед. от -600 до 1800 ед. | ±0,15 |
AI-4000-0806 | 8 | S T R E N K J | от -50 до +1760°С от -270 до +400 °С от -50 до +1760°С от -270 до +1000 °С от -200 до +1300 °С от -270 до +1370 °С от -210 до +1200 °С | от -500 до 17600 ед. от -2700 до 4000 ед. от -500 до 17600 ед. от -2700 до 10000 ед. от -2000 до 13000 ед. от -2700 до 13700 ед. от -2100 до 12000 ед. | ±0,2 |
AO-4000-0401 | 4 | от 0 до 20000 ед. от 4000 до 20000 ед. | от 0 до +20 мА от +4 до +20 мА | ±0,1 | |
AO-4000-0421 | 4 | от 0 до 20000 ед. от 4000 до 20000 ед. | от 0 до +20 мА от +4 до +20 мА | ±0,1 |
Модификация преобразователя | Кол-во каналов | Диапазоны преобразований аналоговых сигналов/диапазоны цифровых сигналов | Пределы допускаемой погрешности преобразований входного/выходного сигнала (приведенной к диапазону преобразований у, %) | |
На входе | На выходе | |||
A0-4000-0402 | 4 | от 0 до 20000 ед. | от -10 до +10 В от -5 до +5 В от 0 до +5 В от 0 до +10 В от 0 до +10 мА от 0 до +20 мА | ±0,1 |
от 4000 до 20000 ед. | от +1 до +5 В от +4 до +20 мА | |||
A0-4000-0802 | 4 | от 0 до 20000 ед. | от -10 до +10 В от -5 до +5 В от 0 до +5 В от 0 до +10 В от 0 до +10 мА от 0 до +20 мА | ±0,1 |
от 4000 до 20000 ед. | от +1 до +5 В от +4 до +20 мА |
П р и м е ч а н и я:
1) Для Pt100 и Pt1000: а = 0,00385 °С-1 по ГОСТ 6651-2009.
2) Для М50 и М100: а = 0,00428 °С-1 по ГОСТ 6651-2009.
3) Для Н1000: а = 0,00617 °С-1 по ГОСТ 6651-2009.
4) Термопары типа S, T, R, E, N, K, J по ГОСТ Р 8.585-2001.
Таблица 4 - Основные технические характеристики
Наименование характеристики | Значение |
Номинальное напряжение постоянного тока, В: - для модификаций AI-1000-0401; AI-1000-0802; AI-1000-0403; AI-1000-0404; AI-3000-0801; AI-3000-1602; AI-3000-0805; AI-3000-0806; AI-4000-0801; AI-4000-0821; AI-4000-1601; AI-4000-0804; AI-4000-0805; AI-4000-0806; AO-4000-0401 | 5 |
- для модификаций AO-1000-0201; AO-1000-0401; AO-3000-0401; AO-4000-0421; AO-4000-0402; AO-4000-0802 | 24 |
Потребляемая мощность, Вт, не более: - для модификаций AO-1000-0201; AO-1000-0401 | 0,8 |
- для модификации AI-1000-0403 | 1 |
- для модификации AI-1000-0401 | 1,2 |
- для модификации AI-1000-0404 | 1,5 |
- для модификации AI-1000-0802 | 1,65 |
- для модификаций AI-3000-1602; AI-3000-0801 | 1,9 |
- для модификаций AO-4000-0402; AO-4000-0802; AI-3000-0806 | 2,0 |
- для модификаций AI-4000-0801; AI-4000-0804; AI-3000-0805 | 2,4 |
- для модификаций AI-4000-1601; AO-3000-0401 | 2,6 |
- для модификации AI-4000-0806 | 2,8 |
- для модификации AI-4000-0805 | 3,0 |
- для модификаций AO-4000-0401; AO-4000-0421; AI-4000-0821 | 4,0 |
Габаритные размеры (ширинахвысотахглубина), мм, не более: - для модификаций AI-1000-0401; AI-1000-0802; AO-1000-0201; AO-1000-0401; AI-1000-0403; AI-1000-0404 | 25х90х75 |
- для модификаций AI-4000-0801; AI-4000-0821; AI-4000-1601; AI-4000-0804; AI-4000-0805; AI-4000-0806; AO-4000-0401; AO-4000-0421; AO-4000-0402; AO-4000-0802 | 40x145x162 |
- для модификаций AI-3000-0801; AI-3000-1602; AI-3000-0805; AI-3000-0806; AO-3000-0401 | 32x110x97 |
Масса, г, не более: - для модификаций AI-1000-0401; AI-1000-0802; AO-1000-0201; AO-1000-0401; AI-1000-0403; AI-1000-0404 | 100 |
- для модификаций AI-3000-0801; AI-3000-1602; AI-3000-0805; AI-3000-0806; AO-3000-0401 | 140 |
- для модификаций AI-4000-0801; AI-4000-0804 | 350 |
- для модификаций AI-4000-0805; AO-4000-0401; AO-4000-0421 | 380 |
- для модификации AI-4000-1601; AI-4000-0806 | 400 |
- для модификаций AI-4000-0821; AO-4000-0402; AO-4000-0802 | 410 |
Рабочие условия измерений: - температура окружающей среды, °С | от -10 до +55 |
- относительная влажность без конденсации, % | до 95 |
Средняя наработка на отказ, ч | 200000 |
Средний срок службы, лет | 10 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.
Таблица 5 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Преобразователь измерительный многофункциональный | СК | 1 шт. |
Паспорт | - | 1 экз. |
Руководство по эксплуатации | - | 1 экз. |
Клеммный блок для преобразователей ввода/вывода1) | - | 1 шт. |
1) Поставляются по отдельному заказу для серий СК-3000 и для серий СК-4000 |
приведены в разделе 6 «Принципы обработки аналоговых величин» руководства по эксплуатации «Преобразователи измерительные многофункциональные СК-1000»; в подразделе 6.2 «Принципы обработки аналоговых величин» руководства по эксплуатации «Преобразователи измерительные многофункциональные СК-3000»; в подразделе 6.11 «Принципы обработки аналоговых величин» руководства по эксплуатации «Преобразователи измерительные многофункциональные СК-4000».
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 26.51.43-001-48370172-2023 «Преобразователи измерительные
многофункциональные СК. Технические условия».
Зарегистрировано поверок | 481 |
Поверителей | 1 |
Актуальность данных | 21.11.2024 |
