| Номер в госреестре | 92905-24 |
| Наименование СИ | Хроматографы газовые |
| Обозначение типа СИ | HELICON 2000 |
| Изготовитель | Hangzhou EXPEC Technology Co., Ltd., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 15.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматографы газовые HELICON 2000 (далее - хроматографы) предназначены для качественного анализа и количественных измерений содержания компонентов, входящих в состав органических и неорганических смесей веществ различной природы, методом газовой хроматографии.
Принцип действия хроматографов основан на разделении компонентов пробы при прохождении в потоке газа-носителя через хроматографическую колонку и регистрации аналитического сигнала от компонента с помощью пламенно-ионизационного, пламеннофотометрического, электронно-захватного, масс-спектрометрического детекторов.
Конструктивно хроматографы представляют собой настольные приборы, выполненные в моноблочном исполнении. Компоновка хроматографа осуществляется в зависимости от решаемой аналитической задачи и требований заказчика. Хроматографы включают в себя термостат с детекторами и колонками, внешний компьютер. Дополнительно хроматограф может быть укомплектован блоком для ввода проб.
В зависимости от решаемой аналитической задачи, хроматографы могут быть оснащены одним или двумя детекторами из списка:
- пламенно-ионизационный детектор (ПИД);
- пламенно-фотометрический детектор (ПФД);
- электронно-захватный детектор (ЭЗД);
- масс-спектрометрический детектор HELICON 5231 (МСД).
МСД является внешним детектором, находится в отдельном корпусе и относится к комплектующим изделиям, входящим в состав хроматографа.
Весь анализ и расчет содержания компонентов пробы выполняется автоматически под управлением внешнего компьютера с установленным специализированным программным обеспечением.
Каждый хроматограф и МСД имеет заводской номер в буквенно-цифровом формате, состоящий из арабских цифр и букв латинского алфавита, который наносится способом гравировки на металлическую пластинку (шильдик), размещенную на задней панели хроматографа и МСД, обеспечивая возможность его прочтения и сохранность в процессе эксплуатации хроматографа и МСД, а также идентификации каждого экземпляра средства измерений.
Заводской номер хроматографа и МСД (при наличии в составе) указывается в руководстве по эксплуатации в разделе «Комплектация». В случае оснащения хроматографа МСД хроматографу присваивается заводской номер, состоящий из заводского номера хроматографа и МСД, разделенных «/».
Пломбирование мест настройки (регулировки) хроматографов не предусмотрено. Нанесение знака поверки на хроматографы не предусмотрено.
Общий вид хроматографов представлен на рисунках 1 и 2. Общий вид информационной таблички (шильдика) представлен на рисунках 3 и 4.

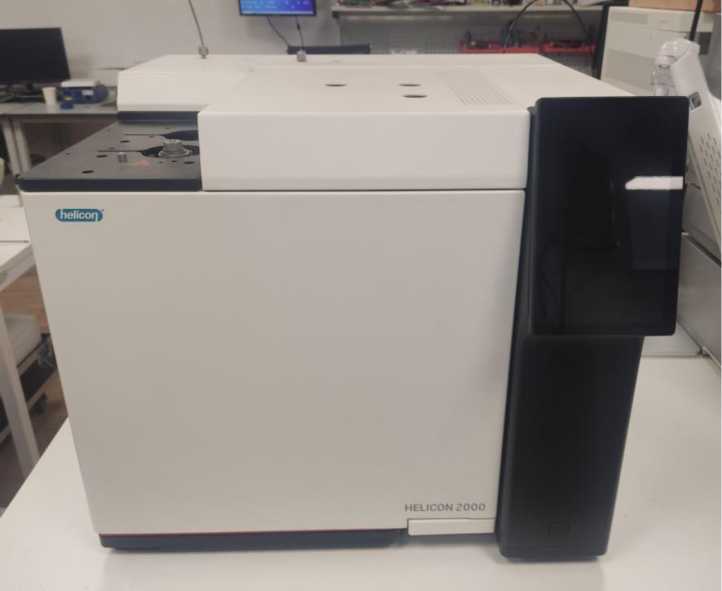

Рисунок 1 - Общий вид хроматографов газовых HELICON 2000

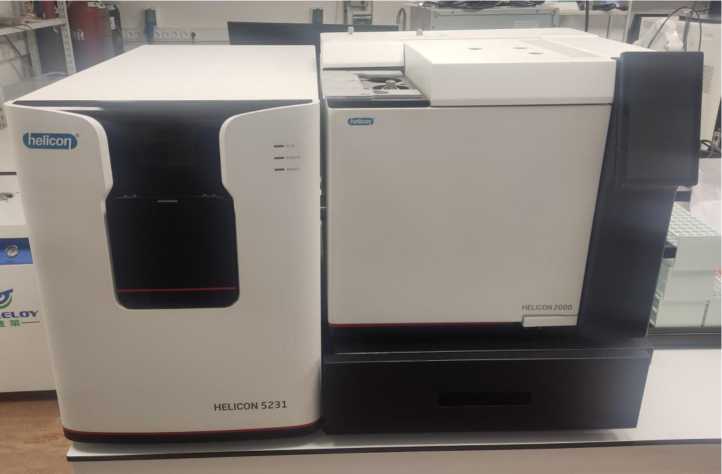

Рисунок 2 - Общий вид хроматографов газовых HELICON 2000 c масс-спектрометрическим детектором HELICON 5231

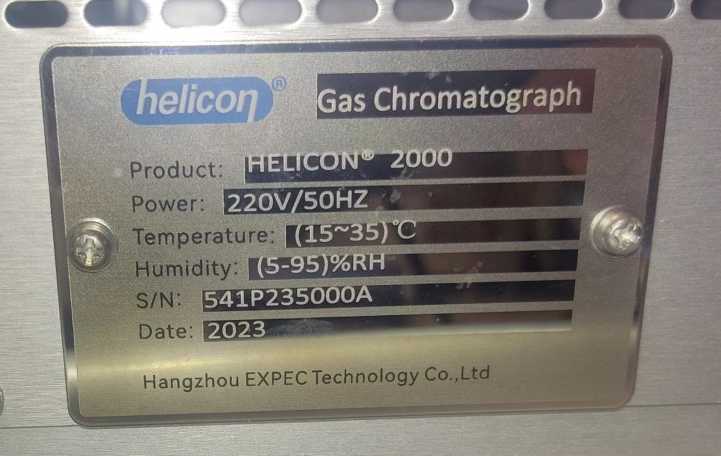

Рисунок 3 - Общий вид металлической пластинки (шильдика) хроматографов газовых HELICON 2000

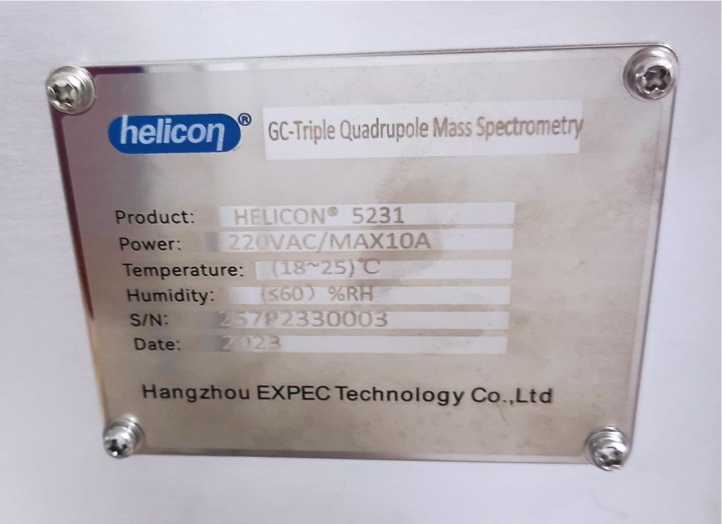

Рисунок 4 - Общий вид металлической пластинки (шильдика) масс-спектрометрических детекторов HELICON 5231
Хроматографы с ПИД, ПФД и ЭЗД оснащены автономным программным обеспечением (далее - ПО) GC_Elaboration, хроматографы с МСД оснащены автономным ПО Mass Expert. ПО позволяет проводить контроль процесса измерений, осуществлять сбор экспериментальных данных и сохранять полученные результаты.
Обработка данных хроматограмм с ПИД, ПФД и ЭЗД осуществляется в подпрограмме Data analysis software.
Обработка данных хроматограмм с МСД осуществляется в подпрограмме Analyse software.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик. Метрологически значимыми являются подпрограммы Analyse software и Data analysis software. Не используются и не требуется никаких специальных средств защиты метрологически значимой части ПО и измеренных данных от преднамеренных изменений. Доступ через интерфейсы пользователя к сервисным функциям хроматографов, которые могут привести к искажению результатов измерений, у потребителя отсутствует.
Идентификационные данные программного обеспечения хроматографов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Наименование программного обеспечения | Analyse software | Data analysis software |
| Номер версии (идентификационный номер) ПО | P004.V005.002 и выше | V1.1.A (EN) и выше |
| Идентификационное наименование файлов программного обеспечения | FPI.GCMS.Arithmetic.dll | FPI.GCMS.Arithmetic.dll |
| Цифровой идентификатор ПО | 3AC66CEF7CF24BB362CA9E B26259C0F8 | 364250A53808544DE789D667 FB01F024 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Предел детектирования, г/с, не более: - ПИД по углероду в гексадекане - ПФД по фосфору в метилпаратионе по сере в метилпаратионе - ЭЗД по линдану | 1-10’11 540-12 140-13 1-10-11 |
| Чувствительность (отношение сигнал/шум) с детектором МСД в режиме ионизации электронным ударом при отслеживании множественных реакций (MRM, переход m/z 283,8 ^ 213,8) при дозировании 10 пг гексахлорбензола, не менее | 25 000:1 |
| Наименование характеристики | Значение |
| Предел допускаемого относительного среднего квадратичного отклонения (ОСКО) выходного сигнала (при ручном и автоматическом дозировании), %: - по площади пика: - ПИД | 3 |
| - ПФД, ЭЗД | 5 |
| - МСД | 10 |
| - времени удержания: - ПИД, ПФД, ЭЗД | 0,5 |
| - МСД | 1,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение питания переменного тока, В - частота переменного тока, Гц | от 220 до 240 от 50 до 60 |
| Условия эксплуатации: - хроматографа газового HELICON 2000: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа - хроматографа газового HELICON 2000 с МСД: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +15 до +30 80 от 84,0 до 106,0 от +18 до +25 60 от 84,0 до 106,0 |
| Потребляемая мощность хроматографа газового HELICON 2000, ВА, не более | 2600 |
| Габаритные размеры хроматографа газового HELICON 2000, мм, не более: - высота (без подставки) - ширина - длина | 495 560 620 |
| Масса хроматографа газового HELICON 2000, кг, не более | 45 |
| Потребляемая мощность масс-спектрометрического детектора HELICON 5231, В А, не более | 2200 |
| Габаритные размеры масс-спектрометрического детектора HELICON 5231, мм, не более: - высота - ширина - длина | 610 460 845 |
| Масса масс-спектрометрического детектора HELICON 5231, кг, не более | 100 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч | 10000 |
| Срок службы, лет | 7 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Хроматограф газовый | HELICON 2000 | 1 шт. |
| Масс-спектрометрический детектор (по заказу) | HELICON 5231 | 1 шт. |
| Блок ввода проб (по заказу) | — | 1 шт. |
| Руководство по эксплуатации | — | 1 экз. |
| Методика поверки | — | 1 экз. |
приведены в документе:
«Руководство по эксплуатации хроматографов газовых HELICON 2000», глава 3 «Человекомашинное взаимодействие» и глава 4 «Эксплуатация и техническое обслуживание прибора».
Применение хроматографов в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Приказ Росстандарта от 10 июня 2021 г. № 988 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических и элементорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в жидких и твердых веществах и материалах»;
Техническая документация фирмы-изготовителя Hangzhou EXPEC Technology Co., Ltd., Китай.
