Тестеры аккумуляторных батарей BT (далее - тестеры) предназначены для измерений напряжения постоянного тока при тестировании аккумуляторных батарей.
Тестеры аккумуляторных батарей BT (далее - тестеры) предназначены для измерений напряжения постоянного тока при тестировании аккумуляторных батарей.
| Номер в госреестре | 92906-24 |
| Наименование СИ | Тестеры аккумуляторных батарей |
| Обозначение типа СИ | BT |
| Изготовитель | Kongter Test & Measurement Co., Limited, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 15.08.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестеры аккумуляторных батарей BT (далее - тестеры) предназначены для измерений напряжения постоянного тока при тестировании аккумуляторных батарей.
Принцип действия тестеров основан на преобразовании входного аналогового сигнала в цифровой сигнал в модуле аналого-цифрового преобразователя, дальнейшей его обработке в модуле центрального процессорного устройства и отображении результатов измерений на жидкокристаллическом дисплее интерфейса пользователя.
Тестеры предназначены для оценки состояния и поддержания работоспособности всех стационарных систем электропитания, включая системы бесперебойного питания.
Тестеры используются в энергосистемах общего пользования, на подстанциях, в телекоммукационных аппаратных, на промышленных предприятиях для проверки напряжения постоянного тока аккумуляторных батарей. Измерение напряжения постоянного тока позволяет получать информацию о техническом состоянии аккумуляторных батарей, в том числе их емкости.
Конструктивно тестеры представляют собой портативные переносные устройства черного (модификации BT-301, BT-302) или желтого цвета (модификация BT-3915) с
жидкокристаллическим сенсорным экраном и дополнительной клавиатурой. Измерения осуществляются при помощи измерительных кабелей, которые подсоединяются к клеммам аккумуляторной батареи. Питание тестеров осуществляется при помощи литиевых аккумуляторов.
Внутренняя память тестеров служит для хранения данных тестирования более 3000 элементов аккумуляторов. Также имеется внешняя память USB, позволяющая выгружать измеренные данные на персональный компьютер для дальнейшей обработки результатов тестирования.
Тестеры выпускаются в модификациях BT-301, BT-302, BT-3915, различающихся, общим видом, пределами допускаемых погрешностей измерений, габаритными размерами и типами измерительных кабелей, входящих в комплектность тестеров.
Серийный номер наносится на маркировочную наклейку, расположенную на задней панели тестера, типографским методом в виде цифрового кода.
Общий вид тестеров с указанием мест нанесения знака утверждения типа и серийного номера представлен на рисунке 1. Нанесение знака поверки на тестеры не предусмотрено. Пломбирование мест настройки (регулировки) тестеров не предусмотрено.

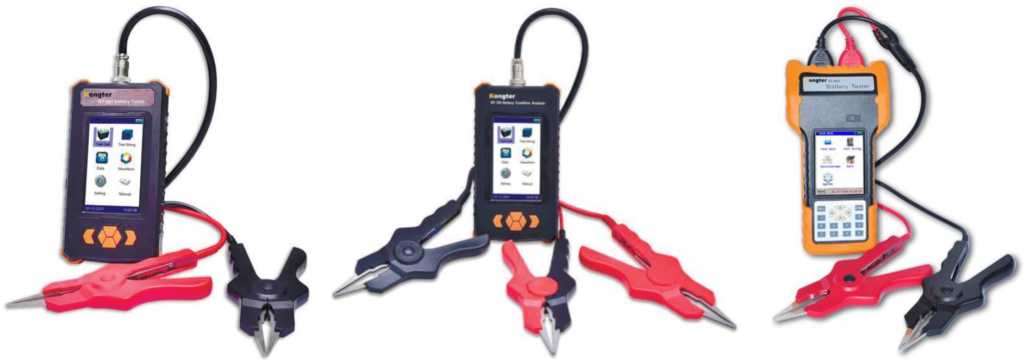

а) модификации BT-301 б) модификация BT-302 в) модификация BT-3915
Место нанесения серийного номера
Место нанесения знака утверждения типа
г) задняя панель
Рисунок 1 - Общий вид тестеров с указанием мест нанесения знака утверждения типа и
серийного номера
Программное обеспечение (далее - ПО) тестеров представлено встроенным и внешним ПО.
Встроенное ПО разделено на метрологически значимую и незначимую части и служит для получения результатов измерений и их обработки. Метрологические характеристики тестеров нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО тестеров приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
|
BT-3915 |
BT-301, BT-302 |
|
|
Идентификационное наименование ПО |
- |
|
|
Номер версии (идентификационный номер ПО), не ниже |
2.x.xxy |
l.x.xx |
|
Цифровой идентификатор ПО |
- |
|
|
Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (2. или 1.); - номер версии метрологически незначимой части ПО (x.xxy или x.xx), где «х» может принимать целые значения в диапазоне от 0 до 9, а «у» - буквенные символы от A до Z. |
||
Внешнее ПО «Battery Tester Data View» (для модификации BT-3915) и «Battery Data Management Software» (для модификаций BT-301, BT-302), устанавливаемое на ПК, позволяет сохранять и обрабатывать результаты измерений. Внешнее ПО является метрологически незначимым.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения постоянного тока, В: - модификации BT-301, BT-302 - модификация BT-3915 |
от 1 до 22 от 0,01 до 16,00 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений напряжения постоянного тока для модификаций BT-301, BT-302, % |
±0,5 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока для модификации BT-3915, В |
±(0,002-Uизм1) + 6 е.м.р 2)) |
|
Разрешение напряжения постоянного тока, В: - модификации BT-301, BT-302 - модификация BT-3915: - в диапазоне от 0,010 до 9,999 В - в диапазоне от 10,00 до 16,00 В |
0,001 0,001 0,01 |
|
1) Uизм - измеренное с помощью тестера значение входной величины, В. 2) е.м.р. - единица младшего разряда. |
|
Таблица 3 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний электрического сопротивления постоянному току, мОм |
от 0 до 100 |
|
Габаритные размеры (длинахвысотахширина), мм, не более: - модификации BT-301, BT-302 - модификация BT-3915 |
190x45x110 220x70x120 |
|
Масса, кг, не более: - модификации BT-301, BT-302 - модификация BT-3915 |
0,5 2 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +40 °С, % |
от 0 до +40 до 90 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
15000 |
|
Средний срок службы, лет |
5 |
наносится на титульный лист руководств по эксплуатации типографским способом и на маркировочную наклейку, расположенную на задней панели тестера, любым технологическим способом.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Тестер аккумуляторных батарей |
BT |
1 |
|
Транспортировочный кейс или сумка 1) |
- |
1 |
|
Адаптер питания |
- |
1 |
|
Преобразователь USB |
- |
1 |
|
USB -накопитель |
- |
1 |
|
Кабель со штыревыми щупами (пара) 2) 3) |
- |
1 |
|
Кабель c двумя зажимами типа крокодил 2) 3) |
- |
1 |
|
Кабель c тремя зажимами типа крокодил 4) |
- |
1 |
|
Руководство по эксплуатации «Тестеры аккумуляторных батарей BT-301. Руководство по эксплуатации» 5) |
- |
1 |
|
Руководство по эксплуатации «Тестеры аккумуляторных батарей BT-302. Руководство по эксплуатации» 4) |
- |
1 |
|
Руководство по эксплуатации «Тестеры аккумуляторных батарей BT-3915. Руководство по эксплуатации» 2) |
- |
1 |
|
1) Для модификаций BT-301, BT-302 - кейс; для модификации BT-3915 - сумка. 2) Для модификаций BT-3915. 3) Для модификации BT-301 поставляется в соответствии с заказом. 4) Для модификации BT-302. 5) Для модификации BT-301. |
||
приведены в разделе 3.2 «Измерение» документов:
- «Тестеры аккумуляторных батарей BT-301. Руководство по эксплуатации»;
- «Тестеры аккумуляторных батарей BT-302. Руководство по эксплуатации»;
- «Тестеры аккумуляторных батарей BT-3915. Руководство по эксплуатации».
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
« Тестеры аккумуляторных батарей BT. Стандарт предприятия».
