| Номер в госреестре | 92907-24 |
| Наименование СИ | Дозаторы механические одноканальные и многоканальные с фиксированным и регулируемым объемом дозирования |
| Обозначение типа СИ | Accumax Fab |
| Изготовитель | ACCUMAX LAB DEVICES PRIVATE LIMITED, Индия |
| Год регистрации | 2024 |
| Срок свидетельства | 15.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозаторы механические одноканальные и многоканальные с фиксированным и регулируемым объемом дозирования Accumax Fab (далее - дозаторы) предназначены для измерений объема жидкостей, динамическая вязкость которых не превышает 1,3-10’3 Па^с.
Принцип действия дозаторов основан на создании в съемном, герметично надеваемом на штуцер дозатора, наконечнике варьируемого вакуума или избыточного давления, в результате чего в наконечник набирается или сливается из него дозируемая жидкость. Вакуум и избыточное давление создаются при перемещении соединенного с магнитом поршня, расположенного в герметично уплотненном калибровочном цилиндре. Объем дозы определяется положением поршня в цилиндре и его перемещением.
Дозаторы представляют собой механические поршневые одноканальные с фиксированным объемом доз и одноканальные, восьмиканальные и двенадцатиканальные устройства с регулируемым объемом доз.
Значение объема дозы задается вращением оси плунжера при помощи кнопки регулировки объема и отображается на цифровом счетчике, встроенном в ручку дозаторов.
Для работы дозаторов используются сменные наконечники. Каждый дозатор снабжен эжектором для наконечников, обеспечивающим съем наконечника.
Дозаторы являются полностью автоклавируемыми и оснащены блокировкой объема доз.
Дозаторы выпускаются в 36 модификациях, приведенных в таблице 1, и отличаются диапазонами дозирования, дискретностью установки объема доз, количеством каналов дозирования, вариантами исполнения корпуса.
Юстировка дозаторов выполняется при температуре (22±2) °С гравиметрическим методом.
Общий вид дозаторов приведен на рисунке 1.
Заводской номер, имеющий буквенно-цифровой формат, и буквенное-цифровое обозначение дозаторов приведены на корпусе дозаторов, выполненные методом лазерной гравировки, и на упаковочной коробке типографским способом.
Место нанесения заводского номера дозаторов на корпусе дозаторов приведено на рисунке 2.
Буквенное-цифровое обозначение дозаторов на корпусе дозаторов приведено на рисунке 3.
Место нанесения заводского номера и буквенно-цифрового обозначения дозаторов на упаковочной коробке приведено на рисунке 4.
Пломбирование дозаторов не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

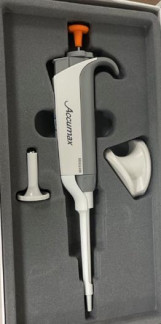

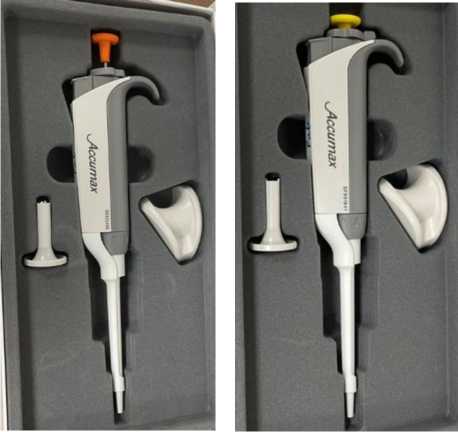

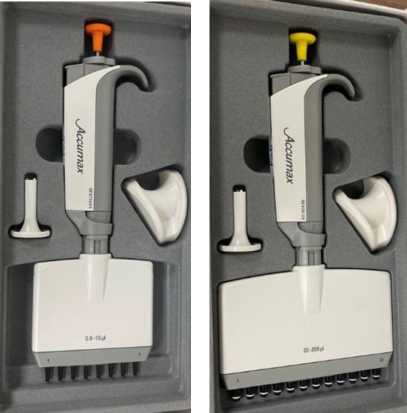

Рисунок 1 - Общий вид дозаторов

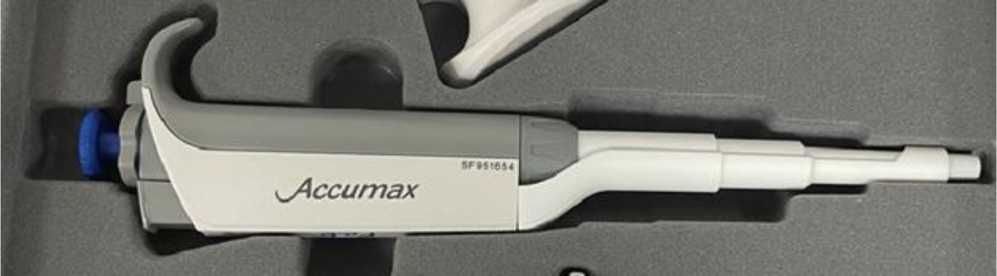

Рисунок 2 - Место нанесения заводского номера на корпусе дозаторов

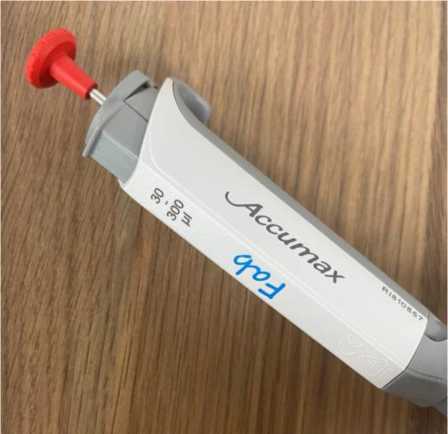

Рисунок 3 - Буквенное-цифровое обозначение дозаторов на корпусе дозаторов
Рисунок 4 - Место нанесения заводского номера и буквенное-цифровое обозначение дозаторов на упаковочной коробке
Таблица 1 - Метрологические характеристики дозаторов фиксированного объема
| Обозначение модификации | Объем дозирования, мкл | Дискретность установки объема дозы, мкл | Значения объемов дозирования при поверке, мкл | Пределы допускаемой относительной систематической погрешности, % | Предел допускаемого относительного среднего квадратического отклонения (СКО) случайной погрешности, % |
| Fab 2,5 мкл | 2,5 | - | 2,5 | ±2,0 | 1,6 |
| Fab 5 мкл | 5 | - | 5 | ±1,3 | 1,2 |
| Fab 10 мкл | 10 | - | 10 | ±1,2 | 0,6 |
| Fab 20 мкл | 20 | - | 20 | ±1,0 | 0,3 |
| Fab 25 мкл | 25 | - | 25 | ±1,0 | 0,3 |
| Fab 50 мкл | 50 | - | 50 | ±0,7 | 0,3 |
| Fab 100 мкл | 100 | - | 100 | ±0,6 | 0,2 |
| Fab 200 мкл | 200 | - | 200 | ±0,6 | 0,2 |
| Fab 250 мкл | 250 | - | 250 | ±0,6 | 0,3 |
| Обозначение модификации | Объем дозирования, мкл | Дискретность установки объема дозы, мкл | Значения объемов дозирования при поверке, мкл | Пределы допускаемой относительной систематической погрешности, % | Предел допускаемого относительного среднего квадратического отклонения (СКО) случайной погрешности, % |
| Fab 500 мкл | 500 | - | 500 | ±0,6 | 0,2 |
| Fab 1000 мкл | 1000 | - | 1000 | ±0,6 | 0,2 |
| Fab 2000 мкл | 2000 | - | 2000 | ±0,3 | 0,15 |
| Fab 5000 мкл | 5000 | - | 5000 | ±0,3 | 0,15 |
| Fab 10000 мкл | 10000 | - | 10000 | ±0,6 | 0,2 |
Таблица 2 - Метрологические характеристики дозаторов регулируемого объема
| Обозначение модификации | Диапазон показаний объемов дозирования, мкл | Дискретность установки объема дозы, мкл | Значения объемов дозирования при поверке, мкл | Пределы допускаемой относительной систематической погрешности, % | Предел допускаемого относительного среднего квадратического отклонения (СКО) случайной погрешности, % |
| Дозаторы одноканальные регулируемого объема | |||||
| Fab 1-кан. | от 0,1 до 2,5 | 0,25 | ±12 | 6 | |
| 0,1-2,5 мкл | 0,002 | 1,25 | ±2,5 | 1,5 | |
| 2,5 | ±2,5 | 0,7 | |||
| Fab 1-кан. | от 0,5 до 10 | 1 | ±2,5 | 1,5 | |
| 0,5-10 мкл | 0,02 | 5 | ±1,5 | 0,8 | |
| 10 | ±1 | 0,4 | |||
| Fab 1-кан. | 2 | ±3 | 1,5 | ||
| 2-20 мкл | от 2 до 20 | 0,02 | 10 | ±1,2 | 0,6 |
| 20 | ±0,9 | 0,3 | |||
| Fab 1-кан. | 5 | ±2 | 2 | ||
| 5-50 мкл | от 5 до 50 | 0,1 | 25 | ±0,8 | 0,4 |
| 50 | ±0,6 | 0,3 | |||
| Fab 1-кан. | от 10 до 100 | 10 | ±3 | 1 | |
| 10-100 мкл | 0,1 | 50 | ±1 | 0,3 | |
| 100 | ±0,8 | 0,2 | |||
| Fab 1-кан. | от 20 до 200 | 20 | ±2,5 | 0,7 | |
| 20-200 мкл | 0,2 | 100 | ±0,7 | 0,3 | |
| 200 | ±0,6 | 0,2 | |||
| Fab 1-кан. | от 30 до 300 | 30 | ±2,5 | 0,7 | |
| 30-300 мкл | 0,2 | 150 | ±1 | 0,3 | |
| 300 | ±0,6 | 0,2 | |||
| Fab 1-кан. | от 100 до 1000 | 100 | ±3 | 0,6 | |
| 100-1000 мкл | 1 | 500 | ±1 | 0,2 | |
| 1000 | ±0,6 | 0,2 | |||
| Обозначение модификации | Диапазон показаний объемов дозирования, мкл | Дискретность установки объема дозы, мкл | Значения объемов дозирования при поверке, мкл | Пределы допускаемой относительной систематической погрешности, % | Предел допускаемого относительного среднего квадратического отклонения (СКО) случайной погрешности, % |
| Fab 1-кан. | от 500 до 5000 | 500 | ±2,4 | 0,6 | |
| 500-5000 мкл | 10 | 2500 | ±1,2 | 0,25 | |
| 5000 | ±0,6 | 0,2 | |||
| Fab 1-кан. | от 1000 до 10000 | 1000 | ±3 | 0,6 | |
| 1000-10000 | 20 | 5000 | ±0,8 | 0,2 | |
| мкл | 10000 | ±0,6 | 0,15 | ||
| Дозатор | ы восьмиканальные регулируемого объема | ||||
| Fab 8-кан. | от 0,5 до 10 | 1 | ±8 | 5 | |
| 0,5-10 мкл | 0,02 | 5 | ±4 | 2 | |
| 10 | ±2 | 1 | |||
| Fab 8-кан. | 2 | ±7 | 3 | ||
| 2-20 мкл | от 2 до 20 | 0,02 | 10 | ±3 | 2 |
| 20 | ±2 | 1,6 | |||
| Fab 8-кан. | 5 | ±3 | 2 | ||
| 5-50 мкл | от 5 до 50 | 0,1 | 25 | ±1,5 | 1 |
| 50 | ±1 | 0,7 | |||
| Fab 8-кан. | от 10 до 100 | 10 | ±3 | 2 | |
| 10-100 мкл | 0,1 | 50 | ±1 | 0,8 | |
| 100 | ±0,8 | 0,3 | |||
| Fab 8-кан. | от 20 до 200 | 20 | ±5 | 1,4 | |
| 20-200 мкл | 0,2 | 100 | ±1 | 0,4 | |
| 200 | ±0,7 | 0,25 | |||
| Fab 8-кан. | от 30 до 300 | 30 | ±3 | 1 | |
| 30-300 мкл | 0,2 | 150 | ±1 | 0,5 | |
| 300 | ±0,6 | 0,3 | |||
| Дозаторы | двенадцатиканальные регулируемого объема | ||||
| Fab 12-кан. | от 0,5 до 10 | 1 | ±8 | 5 | |
| 0,5-10 мкл | 0,02 | 5 | ±4 | 2 | |
| 10 | ±2 | 1 | |||
| Fab 12-кан. | 2 | ±7 | 3 | ||
| 2-20 мкл | от 2 до 20 | 0,02 | 10 | ±3 | 2 |
| 20 | ±2 | 1,6 | |||
| Fab 12-кан. | 5 | ±3 | 2 | ||
| 5-50 мкл | от 5 до 50 | 0,1 | 25 | ±1,5 | 1 |
| 50 | ±1 | 0,7 | |||
| Fab 12-кан. | от 10 до 100 | 10 | ±3 | 2 | |
| 10-100 мкл | 0,1 | 50 | ±1 | 0,8 | |
| 100 | ±0,8 | 0,3 | |||
| Fab 12-кан. | от 20 до | 0,2 | 20 | ±5 | 1,4 |
| 20-200 мкл | 200 | 100 | ±1 | 0,4 | |
| Обозначение модификации | Диапазон показаний объемов дозирования, мкл | Дискретность установки объема дозы, мкл | Значения объемов дозирования при поверке, мкл | Пределы допускаемой относительной систематической погрешности, % | Предел допускаемого относительного среднего квадратического отклонения (СКО) случайной погрешности, % |
| 200 | ±0,7 | 0,25 | |||
| Fab 12-кан. | от 30 до 300 | 30 | ±3 | 1 | |
| 30-300 мкл | 0,2 | 150 | ±1 | 0,5 | |
| 300 | ±0,6 | 0,3 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +20 до +24 от 40 до 80 от 80 до 106 |
| Пределы допускаемой систематической составляющей дополнительной относительной погрешности при отклонении температуры окружающего воздуха от (22±2) °С на каждые 10 °С, % | ±5 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +30 |
| - относительная влажность воздуха, % | 60 |
| - атмосферное давление, кПа | от 80,0 до 106,0 |
| Габаритные размеры дозаторов без упаковки, высота, мм, не более | 260 |
| Масса дозаторов без упаковки (наконечник не включен), г, не более: | |
| - фиксированного объема | 140 |
| - одноканальные регулируемого объема | 140 |
| - восьмиканальные регулируемого объема | 230 |
| - двенадцатиканальные регулируемого объема | 270 |
| Условия хранения: | |
| - температура окружающей среды, °С | от +5 до + 50 |
| - относительная влажность воздуха, %, не более | 95 |
| - атмосферное давление, кПа | от 80,0 до 106,0 |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч | 10000 |
| Срок службы, лет | 7 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Дозаторы механические одноканальные и многоканальные с фиксируемым и регулируемым объемом дозирования Accumax Fab | Accumax Fab | 1 |
| Гарантийный талон | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Калибровочный ключ | - | 1 |
| Одноместный держатель для дозатора | - | 1 |
| Микропробирка с силиконовой смазкой (1,2 мл) | - | 1 |
| Наконечник | - | Не более 12 |
| Штатив-карусель для 6 дозаторов | - | 1 (по заказу) |
| Методика поверки | - | 1 |
приведены в документе «Дозаторы механические одноканальные и многоканальные с фиксированным и регулируемым объемом дозирования Accumax Fab. Руководство по эксплуатации», раздел «Порядок работы».
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении
Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Стандарт организации ACCUMAX LAB DEVICES PRIVATE LIMITED, Индия.
