| Номер в госреестре | 92908-24 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | ZJY |
| Изготовитель | ZJY TECHNOLOGIES CO.,LTD., Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 15.08.2029 |
| МПИ (интервал между поверками) | 3 года; 2 года - для преобразователей с пределами основной допускаемой приведенной погрешности ±0,05 % |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления измерительные ZJY (далее по тексту - преобразователи) предназначены для непрерывных измерений и преобразований значений давления жидкостей, газов или пара в унифицированный выходной сигнал постоянного тока и (или) цифровой выходной сигнал. Также преобразователи предназначены для расчета и (или) индикации других величин, функционально связанных с измеряемым давлением: расхода, уровня жидкости, газа или пара.
К настоящему типу средств измерений относятся преобразователи следующих модификаций ZJY-GP1001AP, ZJY-GP1001YA, ZJY-GP1001, ZJY-GP1001YG, ZJY-DP1002, ZJY-DP1002YD, ZJY-DP1002LT, которые отличаются друг от друга метрологическими характеристиками, видом измеряемого давления, функциональными возможностями, наличием дисплея, типами присоединений к процессу, рабочей средой и габаритными размерами.
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя (мембраны).
Измеряемое давление, подаваемое на вход первичного преобразователя, вызывает деформацию мембраны измерительной ячейки, а вследствие этого, изменение выходного электрического сигнала. Электрический сигнал преобразуется аналого-цифровым преобразователем в цифровой код, пропорциональный приложенному давлению. Цифровой код передается на устройство, формирующее унифицированный выходной сигнал постоянного тока от 4 до 20 мА, совмещенный с цифровым сигналом на базе HART-протокола.
Конструкция преобразователей позволяет подключать к нему различные типы фланцев, применять его в выносными разделительными мембранами, использовать в составе узла измерения расхода в комплексе со стандартными или специальными сужающими устройствами и усредняющими напорными трубками. Стандартно корпус выполнен в цвете RAL5009. Возможно изготовление корпусов в других цветах по запросу заказчика.
В зависимости от вида измеряемого давления преобразователи имеют следующие обозначения:
ZJY-GP1001AP - преобразователи абсолютного давления;
ZJY-GP1001YA - преобразователи абсолютного давления с капиллярной линией;
ZJY-GP1001 - преобразователи избыточного давления;
ZJY-GP1001YG - преобразователи избыточного давления с капиллярной линией;
ZJY-DP1002 - преобразователи разности давлений;
ZJY-DP1002YD - преобразователи разности давлений с капиллярной линией;
ZJY-DP1002LT - преобразователи разности давлений с возможностью измерения расхода, уровня.
Предусмотрена возможность подсоединения преобразователя к устройству цифровому индикаторному PY8510, предназначенному для преобразования входного сигнала силы постоянного тока и отображения полученной информации на светодиодном дисплее в единицах давления. Применяется в основном при использовании преобразователей при низких температурах, для считывания показаний преобразователя на расстоянии.
Заводской (серийный) номер наносится на маркировочную металлическую табличку любым технологическим способом, принятым на предприятии-изготовителе, в виде цифрового или буквенно-цифрового кода (см. рисунок 1).
Общий вид средств измерений представлен на рисунке 1, общий вид устройства цифрового индикаторного PY8510 - на рисунке 2.
Место нанесения заводского (серийного) номера

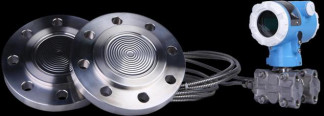

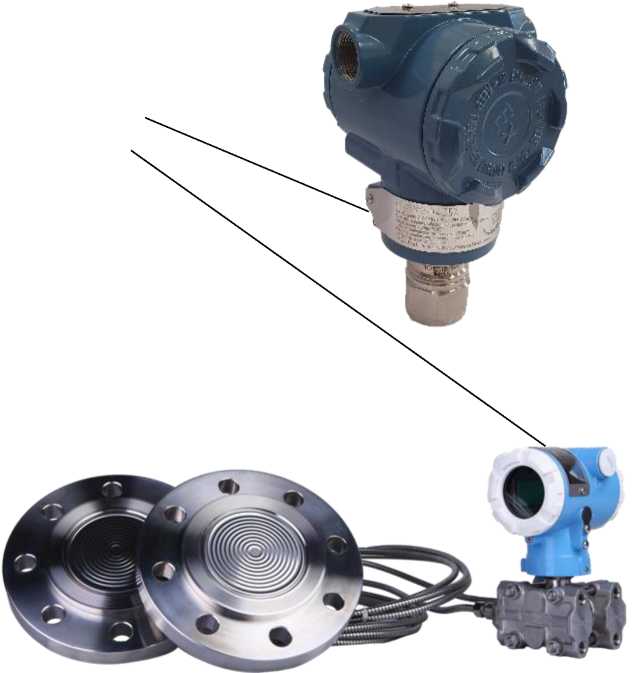

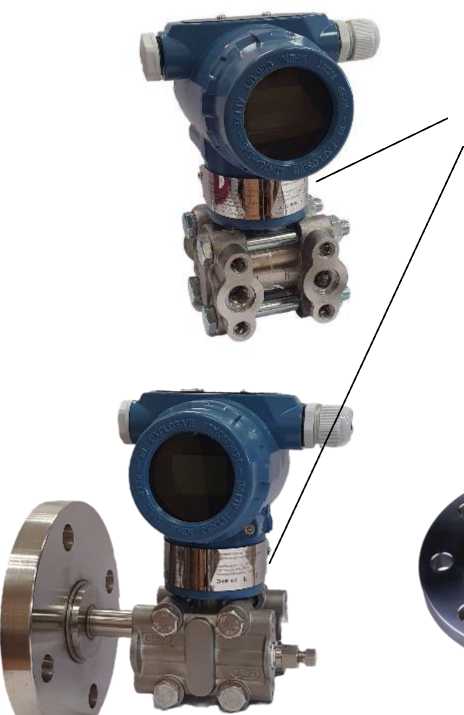

Рисунок 1 - Общий вид преобразователей с указанием места нанесения заводского (серийного) номера
Рисунок 2 - Общий вид устройства цифрового индикаторного PY8510
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование преобразователей не предусмотрено.
Преобразователи имеют встроенное программное обеспечение (далее - ПО), неизменяемое и несчитываемое. Конструкция приборов исключает возможность несанкционированного влияния на ПО преобразователей и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствие с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения преобразователей
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ZJY-H |
| Номер версии ПО (идентификационный номер), не ниже | 7.0.1 |
| Цифровой идентификатор ПО | — |
Идентификационные данные ПО можно увидеть на экране дисплея при включении, при подсоединении к преобразователю HART-коммуникатора.
Метрологические характеристики приведены в таблице 2, 3, основные технические характеристики приведены в таблице 4.
Таблица 2 - Основные метрологические характеристики преобразователей__________________
| Наименование характеристики | Значение | ||
| ZJY-DP1002, ZJY-DP1002YD | ZJY-GP1001, ZJY- GP1001YG, ZJY- DP1002LT | ZJY-GP1001AP, ZJY-GP1001YA | |
| Диапазон измерений (ДИ), МПа 1)2) | см. таблицу 3 | см. таблицу 3 | см. таблицу 3 |
| Пределы основной допускаемой приведенной погрешности измерений давления, ур, % ДИ: 4) 2) - при К < 5 - при К > 5 | ±0,053); ±0,075; ±0,1; ±0,2 ± (Гр-К) | ||
| Пределы допускаемой дополнительной погрешности измерений давления, вызванной отклонением температуры от нормальных условий, % ДИ /10 °C | ±0,04 | ||
| Вариация показаний, % диапазона измерений | 0,81у1 | ||
| Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением статического давления Рраб, % ДИ /10 МПа | ±0,15 | ±0,15 5) | — |
| Нормальные условия для датчиков давления: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +21 до +25 до 80 от 84 до 106,7 | ||
| 1) Преобразователи могут изготавливаться с другими единицами измерений давления, допущенными к применению в Российской Федерации. 2) Конкретные значения указаны в паспорте. 3) Только для модификаций ZJY- DP1002, ZJY-GP1001, ZJY-GP1001AP. 4) К = ДИ/ДИн, где К - коэффициент перенастройки преобразователя, ДИ - максимальный диапазон измерений преобразователя, ДИн - настроенный диапазон измерений преобразователя. 5) Для модификации ZJY- DP1002LT. | |||
| Наименование характеристики | Значение | ||
| ZJY-DP1002, ZJY-DP1002YD | ZJY-GP1001, ZJY- GP1001YG, ZJY- DP1002LT | ZJY-GP1001AP, ZJY-GP1001YA | |
| Примечание: В случае измерений давления с использованием устройства индикаторного пределы основной погрешности определяются как сумма пределов допускаемых основных погрешностей преобразователя и индикаторного устройства. | |||
Таблица 3 - Диапазоны измерений
| Код диапазона измерений | Максимальный диапазон измерений, МПа | Минимальная алгебраическая разность между значениями верхнего и нижнего пределов измерений 1), кПа |
| - Разность давлений ZJY-DP1002, ZJY-DP1002YD | ||
| 1 | от -0,006 до 0,006 | 1 |
| 2 | от -0,04 до 0,04 | 6 |
| 3 | от -0,1 до 0,1 | 20 |
| 4 | от -0,10 до 0,25 | 40 |
| 5 | от -0,1 до 1,0 | 100 |
| 6 | от -0,1 до 3,0 | 300 |
| 61 | от -1,0 до 5,5 | 500 |
| 7 | от -1 до 10 | 1000 |
| 71 | от -3 до 14 | 1000 |
| - Избыточное давление ZJY-GP1001, ZJY-GP1001YG, Разность давлений ZJY-DP1002LT | ||
| 1 | от -0,006 до 0,006 | 1 |
| 2 | от -0,04 до 0,04 | 6 |
| 3 | от -0,1 до 0,1 | 20 |
| 4 | от -0,10 до 0,25 | 40 |
| 5 | от -0,1 до 1,0 | 100 |
| 6 | от -0,1 до 3,0 | 300 |
| 7 | от -0,1 до 10,0 | 1000 |
| 8 | от 0 до 10; от -0,1 до 40 | 4000 |
| 81 | от -0,1 до 60 | 6000 |
| - Абсолютное давление ZJY-AP1001, ZJY-YA1001 | ||
| 2 | от 0 до 0,04 | 6 |
| 3 | от 0 до 0,1 | 20 |
| 4 | от 0 до 0,25 | 40 |
| 5 | от 0 до 1 | 100 |
| 6 | от 0 до 3 | 300 |
| 7 | от 0 до 10 | 1000 |
| 1) Минимальная алгебраическая разность между значениями верхнего и нижнего пределов измерений - минимальный диапазон измерений. Примечания: 1. При изготовлении допускается настройка преобразователей на любой диапазон измерений, лежащий внутри приведённого в таблице максимального диапазона измерений, но величина диапазона измерений должна быть не менее минимального диапазона измерений. Информация о настроенном диапазоне измерений и основной погрешности при изготовлении или эксплуатации, заносится в паспорт преобразователя. | ||
Таблица 4 - Основные технические характеристики преобразователей
| Наименование характеристики | Значение | ||
| ZJY-DP1002, ZJY-DP1002YD | ZJY-GP1001, ZJY- GP1001YG, ZJY- DP1002LT | ZJY-GP1001AP, ZJY-GP1001YA | |
| Максимальное рабочее (статическое) давление (Рраб), МПа 1) | 40 2) | 10 3) | — |
| Выходные сигналы: - аналоговый сигнал постоянного электрического тока, мА - цифровые сигналы | от 4 до 20 HART, дисплей, RS-485 | ||
| Параметры электропитания: - диапазон напряжений питания постоянного тока, В - номинальное напряжение питания от источника постоянного тока, В | от 10 до 36 24 | ||
| Рабочие условия эксплуатации: 1) - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -55 до +60; от -25 до +60 4); от -40 до +60 5) до 80 от 86 до 106,7 | ||
| Габаритные размеры, мм, не более: - длинахширинахвысота | 130х135x200 | ||
| Масса, кг, не более | 4 | ||
| Средний срок службы, лет, не менее | 10 | ||
| Средняя наработка на отказ, ч, не менее | 80000 | ||
| Маркировка взрывозащиты | 1Ex db IIC T6 Gb 0Ex ia IIC T6 Ga | ||
| 1) Конкретные значения указаны в паспорте. 2) В соответствии с заказом допускается изготавливать преобразователи разности давлений с максимальным рабочим давлением (Рраб), равным 1, 16, 25 МПа. 3) Для модификации ZJY- DP1002LT. 4) Для преобразователей с жидкокристаллическим дисплеем (ЖК-дисплеем). Воздействие температуры окружающего воздуха ниже минус 25 °С не приводит к повреждению ЖК-дисплея, при этом показания ЖК-дисплея могут быть нечитаемыми, частота его обновления снижается. Работоспособность ЖК-дисплея не влияет на метрологические характеристики и работоспособность преобразователя давления. 5) Для преобразователей с LED-дисплеем. | |||
наносится типографским способом на титульный лист паспорта и инструкции по эксплуатации.
Таблица 5 - Комплектность манометров портативных
| Наименование | Обозначение | Количество |
| Преобразователь давления измерительный | ZJY-GP1001AP, ZJY-GP1001YA, ZJY-GP1001, ZJY-GP1001YG, ZJY-DP1002, ZJY-DP1002YD, ZJY-DP1002LT | 1 шт. |
| Инструкция по эксплуатации | — | 1 экз. 1) |
| Паспорт | — | 1 экз. |
| Наименование | Обозначение | Количество | |
| Устройство индикаторное цифровое | PY8510 | 1 шт. 2) | |
| 1) Допускается: - прилагать 1 экз. (в зависимости от - поставка на электронном носителе 2) По дополнительному заказу. | заказа) на каждые 10 штук, поставляемых в один адрес; | ||
приведены в разделе «Предисловие» инструкции по эксплуатации на средство измерений.
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10’1 - 1-107 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1-105 Па»;
Стандарт предприятия «Преобразователи давления измерительные ZJY».
