| Номер в госреестре | 92910-24 |
| Наименование СИ | Прибор измерения диэлектрических потерь ИДП-ТГ-3-60/0,5-10кВ |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью ЦИСКА (ООО ЦИСКА), г. Новосибирск |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Прибор измерения диэлектрических потерь ИДП-ТГ-3-60/0,5-10кВ (далее по тексту -прибор) предназначен для измерений электрической емкости и тангенса угла потерь с целью диагностики состояния изоляции объектов электроэнергетики и определения характеристик электроизоляционных материалов.
Конструктивно прибор выполнен в монолитном пластиковом прямоугольном кейсе с закрывающейся крышкой, снабженной ручками для переноски. Все низковольтные разъемы для подключения, органы управления, принтер и жидкокристаллический дисплей находятся на лицевой панели. Разъем высокого напряжения находится на задней стенке и имеет заглушку для транспортирования и хранения. Дополнительно в комплект поставки входит кейс для хранения документации и кабелей с целью подключения прибора.
Принцип действия прибора основан на использовании метода компарирования токов с применением мостовой схемы измерений при использовании встроенного или внешнего эталонного конденсатора. Сигналы, поступающие на токовые входы, оцифровываются встроенным аналого-цифровым преобразователем и обрабатываются микроконтроллером. Результатом обработки является векторная диаграмма токов, с помощью которой прибор по программным алгоритам производит вычисление измеряемых параметров.
С целью повышения качества результатов измерений используется технология защиты от помех с преобразованием частоты и цифровой фильтрацией на основе преобразования Фурье.
Прибор позволяет производить измерения электрической емкости и тангенса угла потерь по прямой или перевернутой схемам измерений. В прямой схеме измерений оба вывода объекта испытаний изолированы от заземления и находятся под потенциалом, в перевернутой -один из выводов объекта испытаний находится под заземлением.
Все полученные результаты измерений отображаются на встроенном цветном дисплее, могут быть сохранены во внутренней памяти прибора, а так же распечатаны на встроенном в прибор термографическом принтере.
К данному типу средства измерений относится прибор измерения диэлектрических потерь ИДП-ТГ-3-60/0,5-10кВ с заводским номером ЦИСКА-ИДП-000001.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер нанесен методом ультро-фиолетовой печати на лицевую панель в виде буквенно-цифрового обозначения.
Прибор пломбируется от несанкционированного доступа нанесением наклеек на лицевую панель.

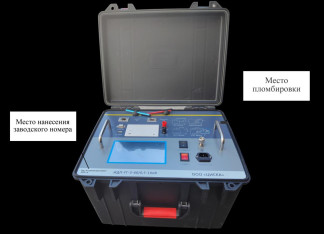

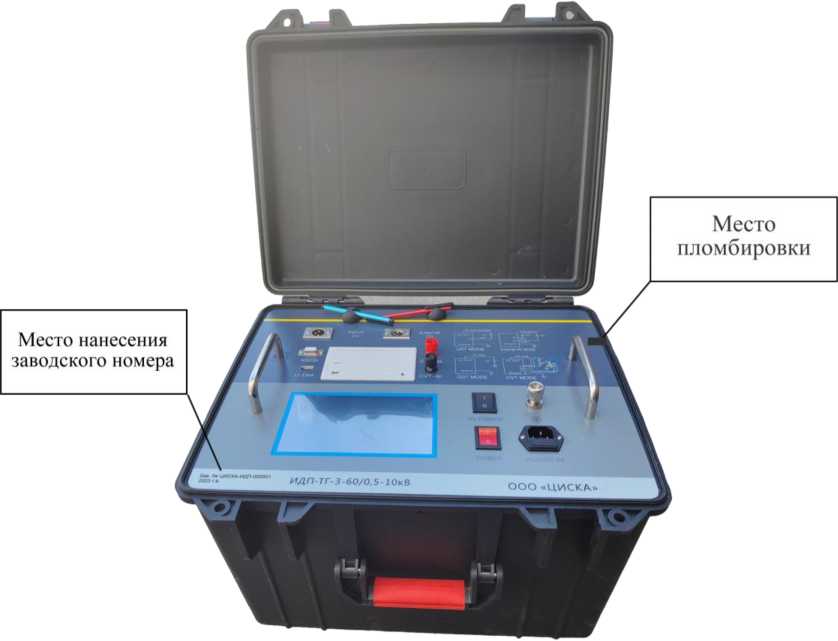

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений
Программное обеспечение не имеет выделенной метрологически значимой части и предустановлено на заводе в постоянно-запоминающее устройство на основной плате микроконтроллера.
Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ЦИСКА |
| Номер версии (идентификационный номер) ПО | не ниже 2.1 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений электрической емкости, пФ | от 3 до 60000 |
| Пределы допускаемой абсолютной погрешности измерений электрической емкости, пФ | ±(0,01-C+1) |
| Диапазон измерений тангенса угла потерь | 140-4 до 1 |
| Пределы допускаемой абсолютной погрешности измерений тангенса угла потерь в диапазоне измерений электрической емкости от 3 до 10 пФ включ. | ±(0,01 •tgS+4^10-3) |
| Пределы допускаемой абсолютной погрешности измерений тангенса угла потерь в диапазоне измерений электрической емкости св. 10 до 60000 пФ | ±(0,014g5+4^10-4) |
| Примечание: С и tgS - измеренная прибором электрическая емкость и тангенс угла потерь соответственно. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 180 до 260 50 |
| Диапазон воспроизведений напряжения переменного тока встроенного источника, кВ | от 0,5 до 10 |
| Диапазон воспроизведений частоты переменного тока, Гц | от 40 до 70 |
| Габаритные размеры, мм (длинахширинахвысота), не более | 530х460х330 |
| Масса, кг, не более | 28 |
| Нормальные условия применения: - температура окружающей среды, °C - относительная влажность, % - атмосферное давление, кПа | + 17 до +27 от 10 до 80 от 84 до 106 |
наносится на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Прибор измерения диэлектрических потерь | ИДП-ТГ-3-60/0,5-10кВ | 1 |
| Кабель высокого напряжения | - | 1 |
| Кабель низкого напряжения | - | 2 |
| Руководство по эксплуатации | - | 1 |
| Паспорт | - | 1 |
приведены в разделе 4 документа «Прибор измерения диэлектрических потерь ИДП-ТГ-3-60/0,5-10кВ. Руководство по эксплуатации».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
