| Номер в госреестре | 92912-24 |
| Наименование СИ | Измерители электрической мощности |
| Обозначение типа СИ | GPM-78300 |
| Изготовитель | "Good Will Instrument Co.,Ltd.", Тайвань (Китай) |
| Год регистрации | 2024 |
| Срок свидетельства | 15.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители электрической мощности GPM-78300 (далее - измерители) предназначены для измерения напряжения и силы постоянного и переменного тока, частоты напряжения и тока, электрической мощности (активной, полной, реактивной), коэффициента мощности, фазового сдвига, коэффициента амплитуды, суммарного коэффициента гармонических составляющих
Измерители представляют собой компактные переносные электроизмерительные приборы, принцип действия которых основан на преобразовании входных аналоговых сигналов тока и напряжения в цифровую форму, для дальнейшей обработки микропроцессорным устройством.
Конструктивно измерители выполнены в виде стационарного моноблока в металлическом корпусе настольного исполнения. На передней панели измерителей расположены кнопка включения питания, цветной жидкокристаллический дисплей, функциональные клавиши выбора функций измерения и установки параметров, а также навигации по меню. На задней панели измерителей расположены: разъём сетевого питания, измерительные потенциальные разъемы и токовые клеммы, стандартные интерфейсы дистанционного управления RS232, LAN, USB.
К данному типу измерителей мощности относятся следующие модификации GPM-78310, GPM-78320, GPM-78330, которые отличаются диапазонами измерений напряжения, количеством измерительных каналов и некоторыми функциями.
Знак поверки в виде наклейки наноситься на верхнюю часть корпуса.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на шильдик, наклеиваемый на заднюю панель измерителей, имеет цифро-буквенное обозначение.
Общий вид средств измерений и места нанесения знака утверждения типа представлены на рисунках 1, 2 и 3. Места нанесения заводского номера и схема пломбирования от несанкционированного доступа представлены на рисунках 4, 5 и 6.
Место нанесения знака утверждения типа

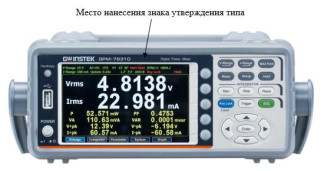

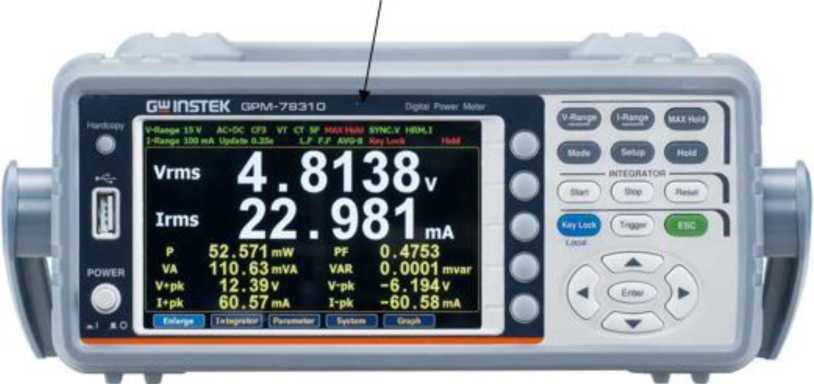

Рисунок 1 - Общий вид измерителей электрической мощности GPM-78310 и место нанесения знака утверждения типа
Место нанесения знака утверждения типа

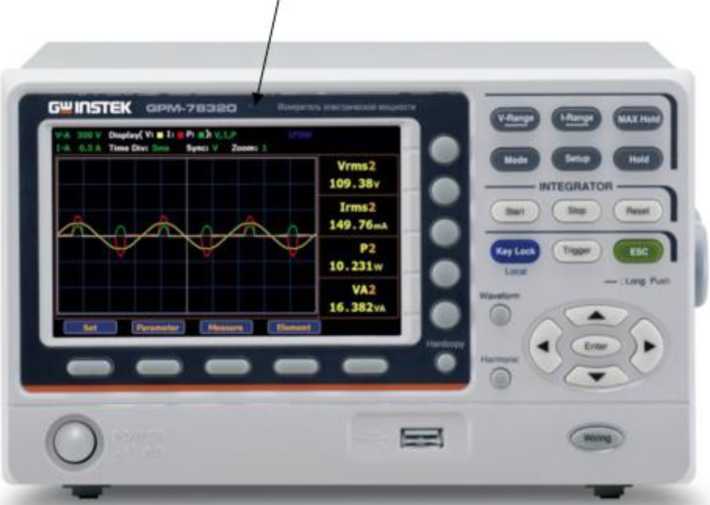

Рисунок 2 - Общий вид измерителей электрической мощности GPM-78320 и место нанесения знака утверждения типа

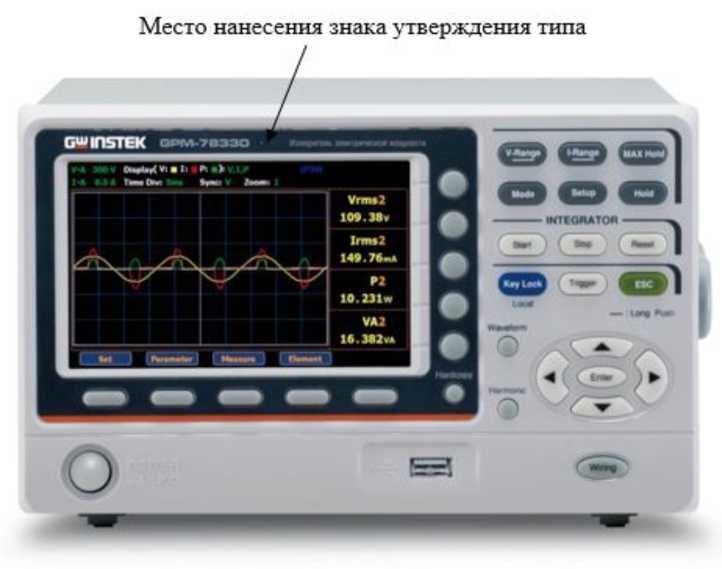

Рисунок 3 - Общий вид измерителей электрической мощности GPM-78330 и место нанесения знака утверждения типа

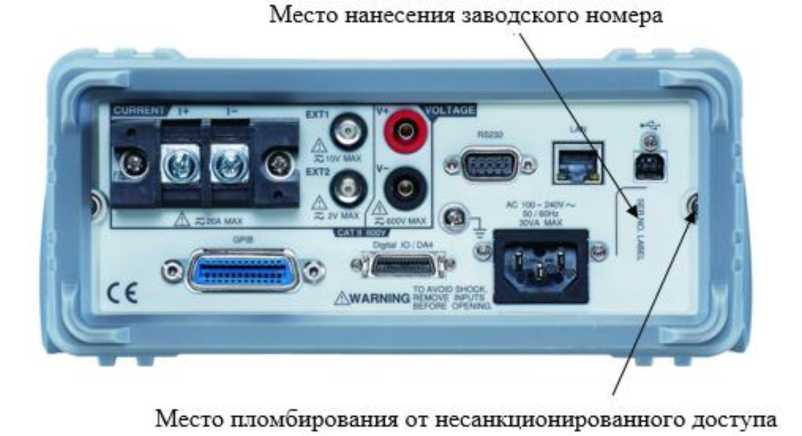

Рисунок 4- Место нанесения заводского номера измерителей электрической мощности GPM-78310 и схема пломбирования от несанкционированного доступа
UK СЙ
WARNING
Рисунок 5 - Место нанесения заводского номера измерителей электрической мощности GPM-78320 и схема пломбирования от несанкционированного доступа
Место нанесения заводского номера
WARNING
Место пломбирования от несанкционированного доступа
UK СЙ

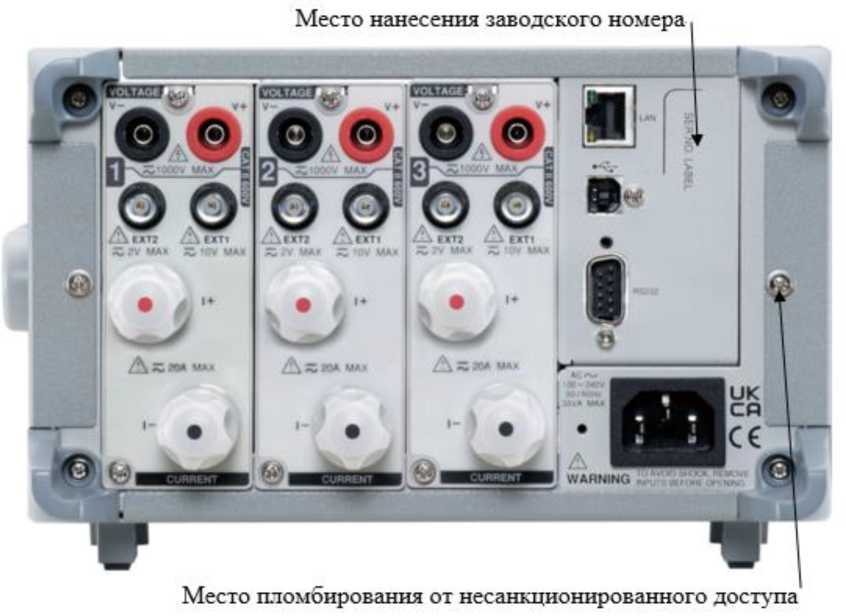

Рисунок 5 - Место нанесения заводского номера измерителей электрической мощности GPM-78330 и схема пломбирования от несанкционированного доступа
Для предотвращения несанкционированного доступа к внутренним частям измерителей предусмотрена пломбировка одного из винтов крепления корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
Управление режимами работы и настройками измерителей осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер ПО) | не ниже 1.01 |
| Примечание: номер версии ПО указан в поле «MUC». | |
Таблица 2 - Основные метрологические характеристики измерителей при измерении
частоты1)
| Наименование характеристики | Значение характеристики |
| Верхние пределы измерения частоты напряжения и тока, Гц | 100-10-3; 1; 10; 100; 1-103; 10-103; 100-103 |
| Диапазон измерения частоты напряжения и тока, Гц, при установленных значениях интервала обновления показаний: - 0,1 с - 0,25 с - 0,5 с - 1 с - 2 с - 5 с - 10 с - 20 с, Auto | от 20 до 100-103 от 10 до 100-103 от 5 до 100-103 от 2 до 100-103 от 1 до 100-103 от 0,5 до 100-103 от 0,2 до 100-103 от 0,1 до 100-103 |
| Пределы допускаемой абсолютной погрешности измерения частоты, Гц | ±0,0006Тизм |
| Примечание: 1) Условия измерений: - при CF=3 уровень входного сигнала должен быть не менее 30 % от значения верхнего предела измерения, при CF=6 (6А) не менее 60 %; - если частота входного сигнала не более 200 Гц, должен быть включен фильтр ФНЧ. Fизм - измеренное значение частоты, Гц | |
Таблица 3 - Основные метрологические характеристики измерителей при измерении
напряжения
| Наименование характеристики | Значение характеристики |
| Верхние пределы измерения напряжения, В: - для модификации GPM-78310 - для модификаций GPM-78320, GPM-78330 | 15; 30; 60; 150; 300; 600 15; 30; 60; 150; 300; 600; 1000 |
| Пределы допускаемой основной абсолютной погрешности измерения напряжения1), В, в диапазоне частот: - менее 45 Гц - от 45 до 66 Гц включ. - св. 66 Гц до 1 кГц включ. - св. 1 до 10 кГц включ. - св. 10 до 100 кГц включ. - напряжение постоянного тока | ±(0,00Гиизм+0,002^пр) ±(0,00Гиизм+0,0005^пр) ±(0,00Гиизм+0,002^пр) ±(0,0007Г-иизм+0,003^пр) ±[(0,005^изм+0,005^пр)±(0,0004-(Г 10)-иизм)] ±(0,00Гиизм+0,002^пр) |
| Примечание: 1) Погрешность измерения напряжения св. 750 В с частотой св. 30 до 100 кГц не нормируется иизм - измеренное значение напряжения, В ипр - значение верхнего предела измерения напряжения, В f - частота входного сигнала, кГц | |
Таблица 4 - Основные метрологические характеристики измерителей при измерении силы тока
| Наименование характеристики | Значение характеристики |
| Верхние пределы измерения силы тока, А: - для модификации GPM-78310 - для модификаций GPM-78320, GPM-78330 | 540’3; Г10’2; 240’2; 540’2; 0,1; 0,2; 0,5; 1; 2; 5; 10; 20 0,5; 1; 2; 5; 10; 20 |
| Пределы допускаемой основной абсолютной погрешности измерения силы тока, А, в диапазоне частот: - менее 45 Гц - от 45 до 66 Гц включ. - св. 66 Гц до 1 кГц включ. - св. 1 до 10 кГц включ. - св. 10 до 30 кГц включ. - постоянный ток | ±(0,001-1изм+0,002-1пр) ±(0,001-1изм+0,0005-1пр) ±(0,001-1изм+0,002-1пр) ±(0,0007Г-1изм+0,003^пр) ±[(0,005^изм+0,005^пр)±(0,0004-(Г 10)-1изм)] ±(0,001-1изм+0,002-1пр) |
| Примечание: 1изм - измеренное значение силы тока, А 1пр - значение верхнего предела измерения силы тока, А f - частота входного сигнала, кГц | |
Таблица 5 - Основные метрологические характеристики измерителей при измерении
электрической мощности
| Наименование характеристики | Значение характеристики |
| Верхние пределы измерения мощности (активной, полной, реактивной), Вт, ВА, вар - для модификации GPM-78310 - для модификаций GPM-78320, GPM-78330 | От 0,075 до 12000,000 (72 предела) От 7,5 до 20000,0 (42 предела) |
| Пределы допускаемой основной абсолютной погрешности измерения мощности (активной, полной, реактивной), Вт, ВА, вар, в диапазоне частот: - менее 45 Гц - от 45 до 66 Гц включ. - св. 66 Гц до 1 кГц включ. - св. 1 до 10 кГц включ. | ±(0,003-РИЗм+0,002-Рпр) ±(0,001-РИЗм+0,0005-Рпр) ±(0,002-РИЗм+0,002-Рпр) ±[(0,001-РИЗм+0,003-Рпр)±(0,00067- •(f-1)-PB3M)] |
| - св. 10 до 30 кГц включ. - постоянный ток | ±[(0,005ВРизм+0,005ВРпр)±(0,0009- •(f-10).PB3M)] ±(0,001-РИЗм+0,002-Рпр) |
| Примечание: Ризм - измеренное значение мощности, Вт, ВА, вар Рпр - значение верхнего предела измерений мощности, Вт, ВА, вар f - частота входного сигнала, кГц | |
Таблица 6 - Технические характеристики
| Наименование характеристики | Значение характеристики | |||
| Габаритные размеры (ширинахвысотахглубина), мм, не более - для модификации GPM-78310 - для модификаций GPM-78320, GPM-78330 | 268x107x379 220x132x403 | |||
| Масса, кг, не более - для модификации GPM-78310 - для модификаций GPM-78320, GPM-78330 | 2,90 3,85 | |||
| Напряжение питающей сети, В | от 100 до 240 | |||
| Частота питающей сети, Гц | от 50 до 60 | |||
| Потребляемая мощность, В^А, не более - для модификации GPM-78310 - для модификаций GPM-78320, GPM-78330 | 30 35 | |||
| Условия эксплуатации | ||||
| Нормальные условия измерений | Предельные условия эксплуатации | |||
| температура окружающего воздуха, °С | относительная влажность воздуха не более, % | температура окружающего воздуха, °С | относительная влажность воздуха не более, % | |
| от +18 до +28 | 80 | от 0 до +40 | 70 | |
наносится типографским способом на шильдик, наклеиваемый на заднюю панель измерителей.
Таблица 4 - Комплектность измерителей
| Наименование | Обозначение | Количество, шт./экз. |
| Измеритель электрической мощности | В зав. от модификации | 1 |
| Измерительный провод GTL-209 (1м) | — | 1 |
| Измерительный провод GTL-212 (1м) | — | 1 |
| Сетевой кабель | — | 1 |
| CD с программным обеспечением и Руководством по эксплуатации | — | 1 |
приведены в разделе 7 «Порядок работы» руководства по эксплуатации «Измерители электрической мощности GPM-78320 (GPM-78320+DA12), GPM-78330 (GPM-78330+DA12)».
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000В в диапазоне частот от 1-10’1 до 2409 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
Стандарт предприятия «Измерители электрической мощности GPM-78300».
