Номер в госреестре | 92915-24 |
Наименование СИ | Системы измерительные |
Обозначение типа СИ | МИГНА-ИС |
Изготовитель | Общество с ограниченной ответственностью "МИГНА" (ООО "МИГНА") г. Москва |
Год регистрации | 2024 |
Срок свидетельства | 15.08.2029 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Системы измерительные МИГНА-ИС (далее - системы) предназначены для измерений массы и объема, плотности, температуры, избыточного давления нефти, скважинной жидкости, светлых и темных нефтепродуктов, сжиженных углеводородных газов, растворов кислот и солей, воды и других жидкостей при выдаче/приёме в/из автомобильных или железнодорожных цистерн, в танк-контейнеры, в наливные суда Речного/Морского регистра, трубопроводным транспортом, при выдаче в топливные баки транспортных средств или тару потребителей, а также для управления процессом налива/слива при проведении учетно-расчетных операций, перекачки продуктов на АЗС, нефтебазах и нефтеперерабатывающих заводах.
Принцип действия систем основан на прямом методе измерений массы и объема жидкости в потоке, плотности, температуры и избыточного давления жидкости с помощью средств измерений, входящих в состав систем, и обработки полученных результатов блоком обработки информации.
Системы собраны на раме и состоят из средств измерений массы и объема жидкости в потоке, температуры, плотности и избыточного давления жидкости, объемной доли воды (опционально, для систем с каналом измерений массы нефти обезвоженной), блока обработки информации, вспомогательных датчиков и сигнализаторов, обеспечивающих технологический режим систем.
В качестве средств измерений массы и объема жидкости в потоке, плотности жидкости применяются счетчики-расходомеры массовые следующих типов: счетчики-расходомеры массовые Micro Motion (регистрационные №№ 71393-18, 45115-16); счетчики-расходомеры
массовые Метран 360-М (регистрационный № 89922-23); расходомеры-счетчики массовые OPTIMASS x400 (регистрационный № 53804-13); расходомеры массовые Promass (модификации Promass 300, Promass 500) (регистрационный № 68358-17); расходомеры массовые Promass (регистрационный № 15201-11); расходомеры счетчики массовые кориолисовые ROTAMASS модели RC (регистрационный № 75394- 19); счетчики-расходомеры массовые «ЭМИС-МАСС 260» (регистрационный № 42953-15); счетчики-расходомеры массовые кориолисовые «ЭМИС-МАСС 260» (регистрационный № 77657-20); счетчики-расходомеры
массовые Штрай-Масс (регистрационный № 70629-18); счетчики-расходомеры массовые ЭЛМЕТРО-Фломак (регистрационный № 47266-16); счетчики-расходомеры СКАТ-С (регистрационный № 75514-19); счетчики-расходомеры массовые МЛ (регистрационный № 75212-19); счетчики-расходомеры массовые МИР (регистрационный № 68584-17).
В качестве средств измерений температуры и избыточного давления жидкости применяются средства измерений утвержденного типа, обеспечивающие метрологические характеристики, приведенные в таблице 2.
В качестве средств измерений объемной доли воды применятся влагомеры сырой нефти ВСН-2 (регистрационный № 24604-12); влагомеры поточные ВСН-АТ (регистрационный № 86284-22); измерители объемного влагосодержания НОТА-ВП (регистрационный № 74828-19); влагомеры сырой нефти ВСН-2-ВТ (регистрационный № 89358-23); влагомеры нефти микроволновые МВН-1 (регистрационный № 63973-16); влагомеры нефти микроволновые
МВН-2 (регистрационный № 78626-20); влагомеры нефти поточныеУДВН-1пм (регистрационный № 14557-15); влагомеры поточные моделей L и F (регистрационный № 56767-14).
Блок обработки информации реализуется на базе контроллеров измерительных: устройств центральных процессорных системы управления B&R X20 (регистрационный № 84558-22); контроллеров программируемых SIMATIC S7-1200 (регистрационный № 63339-16); модулей измерительных контроллеров программируемых SIMATIC S7-1500 (регистрационный № 60314-15); контроллеров SCADAPack (регистрационный № 86492-22); комплексов
измерительно-вычислительных и управляющих на базе PLC (регистрационный № 15652-09); устройств программного управления TREI-5B (регистрационный № 31404-08); комплексов измерительно-вычислительных и управляющих на базе платформы Logix (регистрационный № 84146-21); контроллеров логических программируемых ПЛК 200 (регистрационный № 84822-22); контроллеров логических программируемых ПЛК160 (регистрационный № 48599-11); систем ввода-вывода распределенных Fastwel I/O (регистрационный № 58557-14); контроллеров программируемых логических REGUL RX00 (регистрационный № 63776-16); контроллеров программируемых логических MKLogic200 A (регистрационный № 85559-22); контроллеров программируемых логических MKLogic-500 (регистрационный № 65683-16); контроллеров измерительных К15 (регистрационный № 75449-19); систем распределенного ввода вывода CREVIS/СУЭР (регистрационный № 80690-20); контроллеров программируемых логических АБАК ПЛК (регистрационный 63211-16); контроллеров модульных противоаварийной защиты, регистрации и управления БАЗИС-100 (регистрационный 63643-16) контроллеров ТОПАЗ-273Е; контроллеров БРИГ-015К.
Жидкость прокачивается через систему с помощью насоса.
Насос может устанавливаться на раме системы или отдельной раме, так же предусмотрено использование внешнего насоса или безнасосная схема (опционально). Управление расходом жидкости осуществляется с помощью управляемой запорно-регулирующей арматуры: поворотного дискового затвора и/или шарового крана и/или электромагнитного клапана, а также с помощью изменения оборотов насоса (опционально).
Поток жидкости подается в газоотделитель (сепаратор), где удаляется свободный газ. Результаты измерений массы и объема жидкости в потоке, плотности жидкости, объемной доли воды передаются в блок обработки информации по цифровым протоколам и/или по импульсным и/или аналоговым интерфейсам. Результаты измерений температуры и избыточного давления жидкости передаются в блок обработки информации по аналоговому интерфейсу или по цифровому протоколу в зависимости от комплектации системы.
Блок обработки информации обеспечивает считывание и обработку информации, поступающей от средств измерений и вспомогательных датчиков, формирование архивов измерений, отображение результатов измерений, формирование управляющих сигналов, передачу результатов измерений и служебной информации в сеть автоматизации технологических процессов предприятия.
Системы имеют различные исполнения, отличающиеся диапазонами расхода жидкости; областью применения систем; конструктивным исполнением; типом электронасосного агрегата; измеряемой средой; пределами относительной погрешности измерений массы и объема жидкости в потоке; пределами допускаемой абсолютной погрешности измерений температуры и плотности жидкости; пределами допускаемой приведенной погрешности измерений избыточного давления жидкости; климатическим исполнением.
Исполнения систем измерительных МИГНА-ИС обозначаются следующим образом:
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
МИГНА-ИС | х | х | х | х | х | -х | -х | х | х | х | -х | -х |
1 - Рабочий диапазон расхода жидкости
- 1 - от 0,5 до 10 т/ч (м3/ч);
- 2 - от 1 до 50 т/ч (м3/ч);
- 3 - от 5 до 150 т/ч (м3/ч);
- 4 - от 15 до 200 т/ч (м3/ч);
- 5 - от 30 до 500 т/ч (м3/ч).
2 - область применения систем:
- АЦ - автомобильные цистерны;
- ТБ - топливные баки (при этом в скобках дополнительно указываться количество продуктов и количества раздаточных рукавов с кранами);
- ТК - танк-контейнеры;
- ЖД - железнодорожные цистерны;
- ИЕ - иные цистерны/емкости.
3 - конструктивное исполнение
- 1 - каркасное с облицовкой;
- 2 - каркасное без облицовки;
- 3 - каркасное раздельное с облицовкой;
- 4 - каркасное раздельное без облицовки;
- 5 - каркасное раздельное с комбинированным исполнением облицовки.
4 - тип электронасосного агрегата
- СВ - самовсасывающий;
- НС - несамовсасывающий;
- БН - без насоса.
5 - Вид технического применения
- 1 - налив;
- 2 - слив;
- 3 - налив и слив;
6 - измеряемая среда
- СН - светлые нефтепродукты;
- ТН - темные нефтепродукты;
- НХ - нефтехимия;
- СУГ - сжиженные углеводородные газы;
- НБ - нефть, без измерений объемной доли воды;
- НВ - нефть (скважинная жидкость), с измерением объемной доли воды с помощью влагомера;
- НК - нефть (скважинная жидкость), с измерением объемной доли воды косвенным методом;
- Х - кислоты, спирты, солевые растворы, реагенты;
- В - вода техническая, вода подтоварная, рассол;
- И - иной продукт.
7 - пределы относительной погрешности измерений массы и объема жидкости
Значение | Погрешность измерений массы | Погрешность измерений объема |
М20 | ±0,20 % | ±0,20 % |
М25 | ±0,25 % | ±0,25 % |
М50 | ±0,50 % | ±0,50 % |
М200 | ±2,00 % | ±2,00 % |
8 - пределы допускаемой абсолютной погрешности измерений температуры жидкости
- Т05 - ±0,5 °С;
- Т10 - ±1,0 °С;
- ТН - не нормируется.
9 - пределы допускаемой абсолютной погрешности измерений плотности жидкости
- П05 - ±0,5 кг/м3;
- П10 - ±1,0 кг/м3;
- ПН - не нормируется.
10 - пределы допускаемой абсолютной погрешности измерений избыточного давления
жидкости, приведенной к диапазону измерений
- Д10 - 1 %;
- ДН - не нормируется.
11 - климатическое исполнение:
- У1, У2, УХЛ1, УХЛ2, ХЛ1, ХЛ2, М, ОМ или ТМ (в соответствии с ГОСТ 15150-69).
12 - внутренний двухсимвольный номер завода изготовителя.

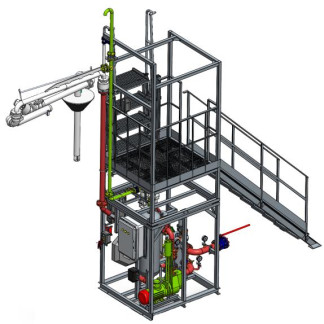

Общий вид систем представлен на рисунке 1. Цвет, габаритные размеры и взаимное расположение элементов конструкции могут отличаться согласно конструкторской документации.
Рисунок 1 - Общий вид систем
Пломбировка систем осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируется фланцевые соединения средств измерений массы и объема жидкости в потоке, плотности жидкости системы с нанесением знака поверки на пломбу. При применении в составе системы контроллеров ТОПАЗ-273Е, пломбировка осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки с нанесением знака поверки на пломбу, либо давлением на специальную мастику, расположенную в чашечке винта крепления закрывающей пластины контроллера, при применении контроллеров БРИГ-015К, пломбировка осуществляется нанесением наклейки на стыке корпуса и крышки контроллера.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Заводской номер системы наносится в буквенно-цифровом формате на маркировочную табличку, закрепленную на видном месте рамы, клеймением или гравировкой. В случае применения конструктивного исполнения системы с облицовкой, маркировочную табличку дублируют на видном месте одной из съемных панелей облицовки.
Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
ООО «МИРНА» e-mail: info@migna.org тел.: 8(495) 125-33-03 Россия, 115230, г .Москва, Варшавское шоссе, дом 42
Система измерительная МИГНА-ИС
ТУ 26.51.52-001-98186893-2023
Модель Qmin Qmax 5 ± Доза min Ртах
— | м3/ч t окр. ср. м3/ч и % W _ кг Дата изго МПа Зав. № | говл | °C ... В кВт ения | — |
Гц
Маркировка взрывозащиты[]Ex IIQ Т[] G0 X
ЕАЭС RU C-RU.A>K58.В.05383/24 ГЛ
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Программное обеспечение систем встроенное.
Функции программного обеспечения: Прием, обработка и хранение измерительной информации, получаемых от средств измерений, входящих в состав системы. Расчёт средней температуры, плотности (усредненных за время измерения) и объема партии жидкости, приведенного к требуемым стандартным условиям (температура 15 °С или 20 °С, избыточное давление 0 кПа). Формирование и передача результатов измерений и отчётов. Передача результатов измерений и отчётов по промышленным протоколам связи. Результаты измерений объема и плотности нефтепродуктов приводятся к температуре плюс 15 °С (или 20 °С) и избыточного давлению 0 кПа согласно Р 50.2.076-2010 «ГСИ. Плотность нефти и нефтепродуктов. Методы расчета. Программы и таблицы приведения».
Программное обеспечение исключает возможность несанкционированного доступа, модификации или удаления данных. Доступ к текущим данным, измерительной информации и параметрам настройки защищен паролем.
Программное обеспечение не оказывает влияние на метрологические характеристики системы.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения систем измерительных МИГНА-ИС представлены в таблице 1.
Таблица 1. - Идентификационные данные программного обеспечения систем измерительных МИГНА-ИС
Идентификационные данные (признаки) | Значение |
При применении в составе систем следующих контроллеров: устройства центральные процессорные системы управления B&R X20; контроллеры программируемые SIMATIC S7-1200; контроллеры программируемые SIMATIC S7-1500; контроллеры SCADAPack; Комплексы измерительно-вычислительные и управляющие на базе PLC; устройство программного управления TREI-5B; комплексы измерительно-вычислительные и управляющие на базе платформы Logix; контроллеры логические программируемые ПЛК 200; контроллеры логические программируемые ПЛК160; системы ввода-вывода распределенные Fastwel I/O; контроллеры программируемые логические REGUL RX00; контроллеры программируемые логические MKLogic200 A; контроллеры программируемые логические MKLogic-500; контроллеры измерительные К15; системы распределенного ввода вывода CREVIS/СУЭР; контроллеры программируемые логические АБАК ПЛК; контроллеры модульные противоаварийной защиты, регистрации и управления БАЗИС-100 | |
Идентификационное наименование ПО | MIGNA-IS |
Номер версии (идентификационный номер) ПО | не ниже 0.1 |
Цифровой идентификатор ПО | — |
При применении в составе системы контроллеров ТОПАЗ-273Е1) | |
Идентификационное наименование ПО | ТОПАЗ |
Номер версии (идентификационный номер) ПО | не ниже 501 |
Цифровой идентификатор ПО | — |
При применении в составе системы контроллеров БРИГ-015К1) | |
Идентификационное наименование ПО | Нефтепромавтоматика метрологическая часть |
Номер версии (идентификационный номер) ПО | не ниже v1 |
Цифровой идентификатор ПО | — |
1) не применяется для систем с индексом измеряемой среды «НВ» и «НК» |
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение |
1 | 2 |
Диапазон измерений расхода жидкости, т/ч (м3/ч) 1) | от 0,5 до 500 |
Пределы допускаемой относительной погрешности систем при измерении массы жидкости в потоке, для исполнения систем с индексом «М20», % | ±0,20 |
Пределы допускаемой относительной погрешности систем при измерении объема жидкости в потоке, для исполнения систем с индексом «М20», % | ±0,20 |
Пределы допускаемой относительной погрешности систем при измерении массы жидкости в потоке, для исполнения систем с индексом «М25», % | ±0,25 |
Пределы допускаемой относительной погрешности систем при измерении объема жидкости в потоке, для исполнения систем с индексом «М25», % | ±0,25 |
Пределы допускаемой относительной погрешности систем при измерении массы жидкости в потоке, для исполнения систем с индексом «М50», %2) | ±0,50 |
Пределы допускаемой относительной погрешности систем при измерении объема жидкости в потоке, для исполнения систем с индексом «М50», %2) | ±0,50 |
Пределы допускаемой относительной погрешности систем при измерении массы жидкости в потоке, для исполнения систем с индексом «М200», %2) | ±2,00 |
Пределы допускаемой относительной погрешности систем при измерении объема жидкости в потоке, для исполнения систем с индексом «М200», %2) | ±2,00 |
Пределы допускаемой относительной погрешности измерений массы нетто товарной нефти, для исполнения систем с индексом «НВ» и «НК», % | ±0,35 |
Пределы допускаемой относительной погрешности измерений массы нетто нефти в составе скважинной жидкости, для исполнения систем с индексом «НК» при определении массовой доли воды в скважинной жидкости в испытательной лаборатории по ГОСТ 2477, при содержании воды, объемная доля которой ф, %1)3): | |
- от 0 до 5 % включ. | ±0,50 |
- св. 5 до 15 % включ. | ±0,90 |
- св. 15 до 35 % включ. | ±1,00 |
- св. 35 до 50 % включ. | ±3,75 |
- св. 50 до 70 % включ. | ±8,75 |
- св. 70 до 85 % включ. | ±21,15 |
- св. 85 до 95 % включ. | ±70,90 |
1 | 2 |
Пределы допускаемой относительной погрешности измерений массы нетто нефти в составе скважинной жидкости, для исполнения систем с индексом «НВ», при содержании воды, объемная доля которой ф, %1): - от 0 до 5 % включ. - св. 5 до 15 % включ. - св. 15 до 35 % включ. - св. 35 до 50 % включ. - св. 50 до 70 % включ. - св. 70 до 85 % включ. - св. 85 до 95 % включ. - св. 95% | ±1,65 ±1,80 ±2,95 ±3,80 ±9,45 ±18,90 ±56,60% по МИ4) |
Диапазон измерений температуры жидкости, для исполнения систем с индексом «Т05», °С 1) | от -50 до +50 |
Пределы допускаемой абсолютной погрешности измерений температуры жидкости, для исполнения систем с индексом «Т05», °С | ±0,5 |
Диапазон измерений температуры жидкости, для исполнения систем с индексом «Т10», °С 1) | от -60 до +220 |
Пределы допускаемой абсолютной погрешности измерений температуры жидкости, для исполнения систем с индексом «Т10», °С | ±1 |
Диапазон измерений плотности жидкости, кг/м3 1) | от 500 до 2000 |
Пределы допускаемой абсолютной погрешности измерений плотности жидкости, для исполнения систем с индексом «П05», кг/м3 | ±0,5 |
Пределы допускаемой абсолютной погрешности измерений плотности жидкости, для исполнения систем с индексом «П10», кг/м3 | ±1 |
Диапазон измерений избыточного давления жидкости, МПа 1) | от 0 до 4 |
Пределы допускаемой абсолютной погрешности измерений избыточного давления жидкости, приведенной к диапазону измерений, для систем с индексом «Д10», % | ±1 |
1) конкретное значение указано в паспорте системы 2) не применяется для систем с индексом измеряемой среды «НВ» и «НК» 3) определяется по методике измерений для конкретной модели влагомера, применяемого в составе системы, и не превышает указанных значений относительной погрешности измерений массы нетто нефти в составе скважинной жидкости 4) методика измерений |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
1 | 2 |
Наименьшая наливаемая доза для систем с индексом рабочего диапазона расхода жидкости «1», дм3 | 2 |
Наименьшая наливаемая (сливаемая) доза для систем с индексом рабочего диапазона расхода жидкости «2» - «5», дм3 | 2000 |
1 | 2 |
Измеряемая среда | жидкость (нефть, светлые/темные нефтепродукты, нефтехимия, вода техническая, вода подтоварная, рассол, сжиженный углеводородный газ, кислоты, спирты, реагенты и др.) |
Температура измеряемой среды, °С 1) | от -60 до +220 |
Избыточное давление измеряемой среды, МПа 1) | от 0 до 4 |
Диапазон температуры эксплуатации, для исполнения систем с индексом «У1», «У2», «М»,°С | от -40 до +40 |
Диапазон температуры эксплуатации, для исполнения систем с индексом «ОМ», °С | от -40 до +45 |
Диапазон температуры эксплуатации, для исполнения систем с индексом «УХЛ1», «УХЛ2», «ХЛ1», «ХЛ2» с использованием обогрева средств измерений и узлов системы, °С | от -60 до +40 |
Диапазон температуры эксплуатации, для исполнения систем с индексом «ТМ», °С | от +1 до +45 |
Параметры электрического питания: - напряжение переменного тока, В1) - частота переменного тока, Гц | 380 +338 ; 220 50±1 |
Маркировка взрывозащиты 1)2) | 1Ex IIB/IIA T4.. ,T2 Gb X 3) 2Ex IIB/IIA T4.. ,T2 Gc X 3) |
1) - конкретное значение указано в паспорте системы 2) - категория взрывоопасности взрывоопасной газовой среды и температурный класс, устанавливается в зависимости от применяемого взрывозащищенного оборудования; 3) - специальные условия применения (в маркировке взрывозащиты указан знак «X») |
Таблицы 4 - Показатели надежности
Наименование характеристики | Значение |
Средний срок службы, лет | 20 |
Средняя наработка на отказ, ч | 40000 |
наносится на маркировочную табличку, закрепленную на раме системы методом лазерной маркировки, печати или аппликацией, а также в верхней части по центру титульных листов руководства по эксплуатации и паспорта типографским способом.
Таблица 5 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Система измерительная | МИГНА-ИС | 1 шт. |
Руководство по эксплуатации | МИГНА-ИС.001.РЭ | 1 экз. |
Паспорт | МИГНА-ИС.001.ПС | 1 экз. |
приведены в документе «ГСИ. Масса нефти. Методика измерений с применением систем измерительных МИГНА-ИС», аттестована ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделеева», свидетельство об аттестации № RA.RU/313391/2709-24 от 15.04.2024. Регистрационный № ФР.1.29.2024.48474.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости»;
ТУ 26.51.52-001-98186893-2023 «Системы измерительные МИГНА-ИС. Технические условия».
