| Номер в госреестре | 92916-24 |
| Наименование СИ | Осциллограф цифровой широкополосный стробоскопический |
| Обозначение типа СИ | TMR8250 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "Трим СШП Измерительные Системы" (ООО "НПП "Трим СШП Измерительные Системы"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллограф цифровой широкополосный стробоскопический TMR8250 (далее - осциллограф TMR8250) предназначен для исследования формы и измерений амплитудных и временных параметров электрических сигналов при разработке, производстве, эксплуатации, ремонте и наладке радиоэлектронной аппаратуры в различных областях хозяйственной деятельности.
Принцип действия осциллографа TMR8250 основан на масштабно-временном преобразовании периодических электрических сигналов, их преобразовании в цифровой код, сохранении в памяти встроенного компьютера, последующей цифровой обработки и отображении результатов измерений на встроенном цветном ЖК-дисплее.
Конструктивно осциллограф TMR8250 выполнен в виде настольного моноблочного прибора. На лицевой панели осциллографа TMR8250 расположены ЖК-дисплей, входы «Канал 1» и «Канал 2», а также вход и выход сигналов синхронизации, разъем USB для подключения внешних накопителей или клавиатуры/мыши, кнопки и регуляторы управления и установки параметров. Для организации связи с внешними устройствами применяются интерфейсы RS-232 и Ethernet. На задней панели расположены выход сигнала опорного генератора «REF OUT 50 О», разъем VGA для подключения внешнего монитора и разъем сети питания.
Осциллограф TMR8250 обеспечивает визуальное наблюдение, цифровое запоминание, измерение амплитудных и временных параметров электрических сигналов в маркерном режиме. Каждый канал осциллографа осуществляет независимую цифровую обработку и запоминание сигналов. Осциллограф TMR8250 позволяет проводить математическую обработку сигналов и имеет возможность подключения к персональному компьютеру для дистанционного управления через интерфейс Ethernet. Профили настроек осциллографа TMR8250, копии экрана и осциллограммы сохраняются во внутренней памяти или на внешнем носителе.
Осциллограф TMR8250 имеет опции:
- генератор перепада напряжения TMG010020SN02 для воспроизведения импульсов с длительностью фронта не более 10 пс;
- USB осциллографическая приставка ISDS205B для расширения диапазона коэффициентов развертки выше 100 нс/дел до 10 с/дел.
Корпус осциллографа TMR8250 позволяет нанесение знака поверки в виде оттиска клейма или наклейки. Серийный (заводской) номер, идентифицирующий данный экземпляр осциллографа, наносится на корпус при помощи наклейки, размещаемой на задней панели. Для предотвращения несанкционированного доступа предусмотрена пломбировка одного из винтов крепления корпуса. Общий вид осциллографа TMR8250 с указанием места нанесения наклейки со знаком утверждения типа, места нанесения наклейки со знаком поверки и схемы пломбирования от несанкционированного доступа представлен на рисунке 1.
Вид задней панели осциллографа TMR8250 с указанием места нанесения его заводского (серийного) номера в виде 7-значного цифрового кода на самоклеющейся этикетке показан на рисунке 2.
Общий вид генератора перепада напряжения TMG010020SN02 с указанием места нанесения его заводского (серийного) номера в виде 7-значного цифрового кода и схемы пломбирования от несанкционированного доступа представлен на рисунке 3.

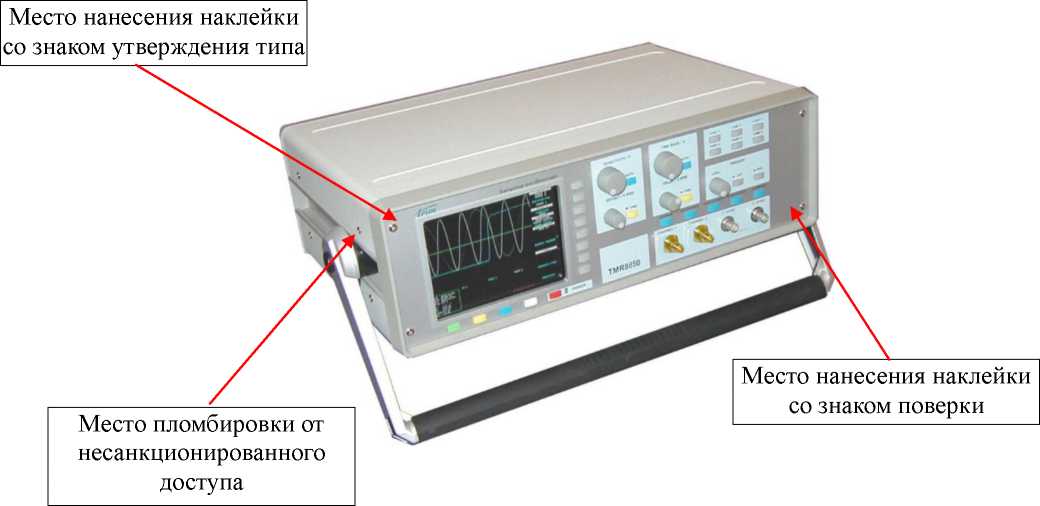

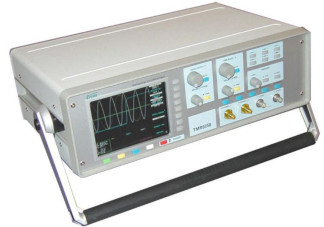

Рисунок 1 - Общий вид осциллографа TMR8250
Место нанесения заводского номера

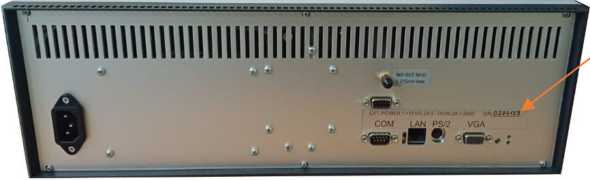

Рисунок 2 - Вид задней панели осциллографа TMR8250 с указанием места нанесения
заводского номера.

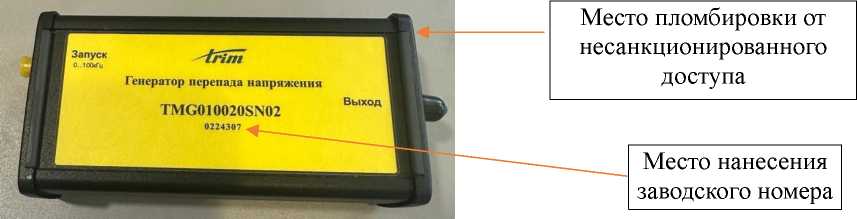

Рисунок 3 - Общий вид генератора перепада напряжения TMG010020SN02
Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы осциллографа, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TMR8200-Series System Software |
| Номер версии (идентификационный номер) ПО | не ниже A.01.00.00 |
Таблица 2- Метрологические характеристики
| Наименование характеристики | Значение |
| Верхняя граничная частота полосы пропускания, ГГц, не менее | 50 |
| Пределы допускаемой относительной погрешности установки частоты внутреннего опорного генератора (за интервал 1 год) | ±2 •IO-7 |
| Среднеквадратическое значение собственных шумов при установленном коэффициенте отклонения 20 мВ/дел, мВ, не более | 1 |
| Диапазон установки коэффициентов отклонения, мВ/дел | от 1 до 500 (включ.) |
| Продолжение таблицы 2 | |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности установки коэффициентов отклонения, % | ±2 |
| Длительность фронта импульсов генератора перепада напряжения TMG010020SN02, не более, пс | 10 |
| Амплитуда импульсов генератора перепада напряжения TMG010020SN02, не менее, мВ | 200 |
| Таблица 3 - Технические характеристики | |
| Наименование характеристики | Значение |
| Число каналов | 2 |
| Объем памяти, отсчеты, не менее | 2*108 |
| Диапазон установки коэффициентов развёртки, с/дел | от 1-10-11 до 10 (включ.) |
| Диапазон входного сопротивления, Ом | от 49 до 51 (включ.) |
| Габаритные размеры осциллографа TMR8250, мм, не более - ширина - высота - глубина | 270 160 460 |
| Масса осциллографа TMR8250, кг, не более | 11 |
| Габаритные размеры генератора перепада напряжения TMG010020SN02, мм, не более - ширина - высота - глубина | 145 35 63 |
| Масса генератора перепада напряжения TMG010020SN02, г, не более | 360 |
| Питание от сети переменного тока при частоте от 49,9 до 50,1 Гц (включ.), В | от 110 до 240 (включ.) |
| Потребляемая мощность, ВА, не более | 50 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха при температуре до +25 °С (включ.), %, не более - атмосферное давление, кПа | от +15 до +25 (включ.) 80 от 84,0 до 106,7 (включ.) |
наносится на титульный лист документа TMR.000.000.000 РЭ «Осциллограф цифровой широкополосный стробоскопический TMR8250. Руководство по эксплуатации» и на переднюю панель осциллографа TMR8250 методом наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Заводской номер | Кол-во |
| Осциллограф цифровой широкополосный стробоскопический | TMR8250 | 0224123 | 1 шт. |
| USB осциллографическая приставка | ISDS205B | - | 1 шт. |
| Генератор перепада напряжения | TMG010020SN02 | 0224307 | 1 шт. |
| Провод питания генератора перепада напряжения | - | - | 1 шт. |
| Кабель USB | - | - | 1 шт. |
| Кабель питания | - | - | 1 шт. |
| Документация на осциллограф цифровой широкополосный стробоскопический TMR8250: Руководство по эксплуатации Паспорт | TMR 000.000.000 РЭ TMR 000.000.000 ПС | -- | 1 экз. 1 экз. |
| Документация на генератор перепада напряжения TMG010020SN02: Руководство по эксплуатации Паспорт | -- | -- | 1 экз. 1 экз. |
приведены в разделе 3.2 «Использование прибора по назначению» документа TMR.000.000.000 РЭ «Осциллограф цифровой широкополосный стробоскопический TMR8250. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений импульсного электрического напряжения, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3463.
