Номер в госреестре | 92920-24 |
Наименование СИ | Полуприцеп-цистерна |
Обозначение типа СИ | MAGYAR S34BD1A |
Изготовитель | G. Magyar SMFF, Франция |
Год регистрации | 2024 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Полуприцеп-цистерна MAGYAR S34BD1A (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или насосом.
ППЦ состоит из стальной сварной цистерны, имеющей в поперечном сечении цилиндрическую форму, установленной на шасси. ППЦ состоит из пяти герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ является транспортной мерой полной вместимости.
В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
Пломбирование полуприцепа предусмотрено.
Общий вид полуприцеп-цистерны MAGYAR S34BD1A № VP9S34BD1Y0049057 представлен на рисунке 1-2.

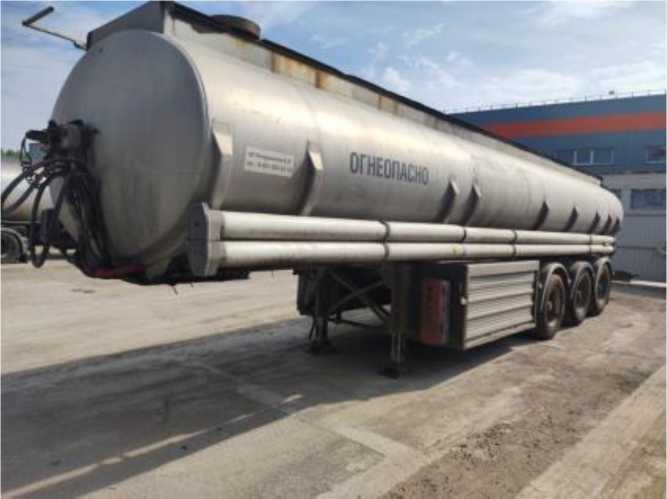

Рисунок 1 - Общий вид MAGYAR S34BD1A

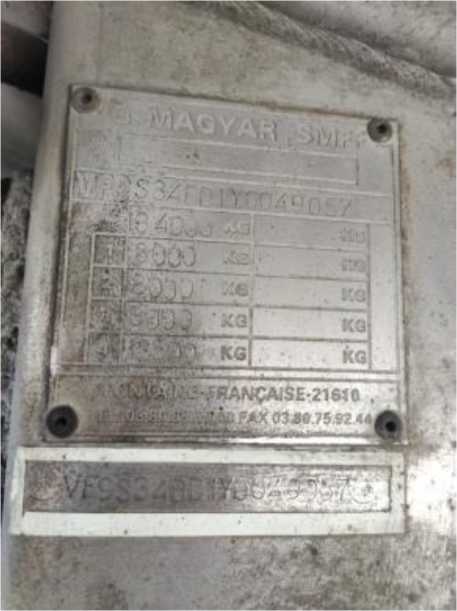

Рисунок 2 - Общий вид маркировочной таблички MAGYAR S34BD1A
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.

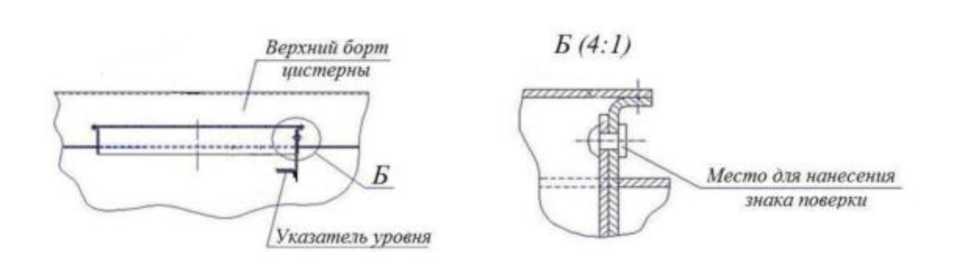

Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ.
Таблица 1 - Метрологические и технические характеристики
Наименование характеристики | Значение |
Номинальная вместимость, дм3 | 27610 |
Вместимость 1 секции, дм3 | 9800 |
Вместимость 2 секции, дм3 | 7925 |
Вместимость 3 секции, дм3 | 2025 |
Вместимость 4 секции, дм3 | 4880 |
Вместимость 5 секции, дм3 | 2980 |
Количество секций, шт. | 5 |
Пределы допускаемой относительной погрешности определения вместимости, % | ±0,4 |
Разность между номинальной и действительной вместимостью, %, не более | ±1,5 |
Снаряженная масса, кг, не более | 7950 |
Габаритные размеры, мм, не более - длина - ширина - высота | 11700 2650 3800 |
Температура окружающей среды при эксплуатации, °С | от - 40 до + 45 |
наносится на титульный лист паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
№ п/п | Наименование | Обозначение | Количество |
1 | Полуприцеп-цистерна | MAGYAR S34BD1A | 1 шт. |
2 | Паспорт | - | 1 экз. |
приведены в Паспорте «Полуприцеп-цистерна MAGYAR S34BD1A», раздел 8.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Зарегистрировано поверок | 1 |
Поверителей | 1 |
Актуальность данных | 21.11.2024 |
