| Номер в госреестре | 92921-24 |
| Наименование СИ | Полуприцеп-цистерна |
| Обозначение типа СИ | RIGUAL S3NA-30R |
| Изготовитель | RIGUAL S.A., Испания |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцепы-цистерны RIGUAL S3NA-30R (далее - ППЦ) предназначены для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или насосом.
ППЦ состоит из аллюминиевой сварной цистерны, имеющей в поперечном сечении эллиптическую форму, установленной на шасси. ППЦ состоят из пяти герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ являются транспортной мерой полной вместимости.
В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
Общий вид ППЦ RIGUAL S3NA-30R зав.№ VS9S32536DF040072 представлен на рисунках 1-3.

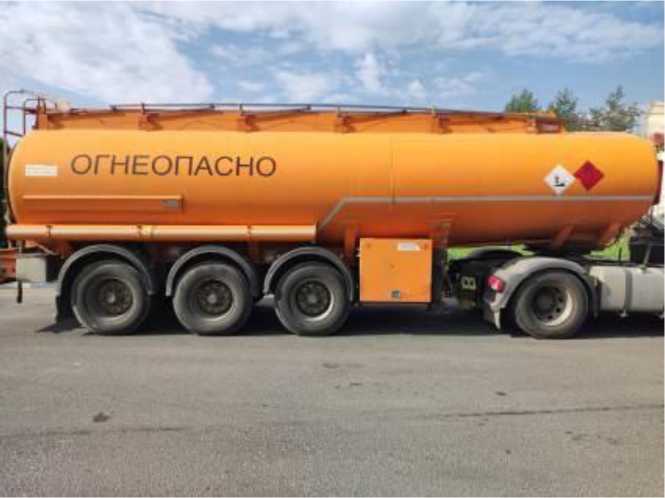

Рисунок 1 - Общий вид ППЦ RIGUAL S3NA-30R

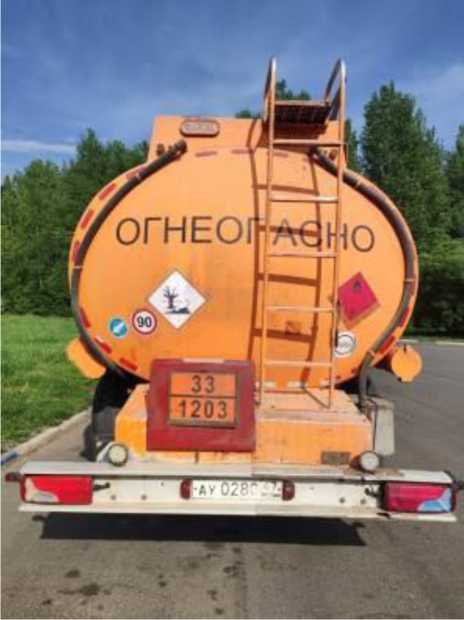

Рисунок 2 - Общий вид ППЦ RIGUAL S3NA-30R

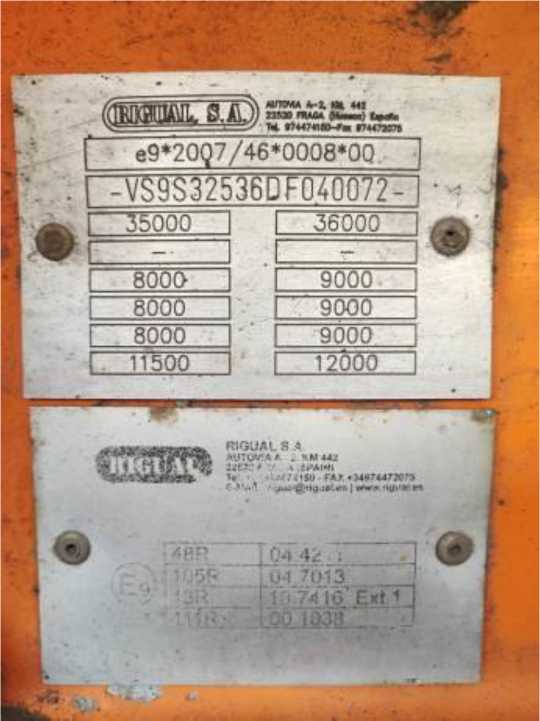

Рисунок 3 - Общий вид маркировочной таблички ППЦ RIGUAL S3NA-30R
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 4.
Рисунок 4 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 30000 |
| Вместимость 1 секции, дм3 | 7000 |
| Вместимость 2 секции, дм3 | 6000 |
| Вместимость 3 секции, дм3 | 5000 |
| Вместимость 4 секции, дм3 | 5000 |
| Вместимость 5 секции, дм3 | 7000 |
| Количество секций, шт. | 5 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,4 |
| Разность между номинальной и действительной вместимостью, %, не более | ±1,5 |
| Снаряженная масса, кг, не более | 5200 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 9500 2600 3350 |
| Температура окружающей среды при эксплуатации, °С | от - 40 до + 45 |
наносится на титульный лист паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
| № п/п | Наименование | Обозначение | Количество |
| 1 | Полуприцеп-цистерна | RIGUAL S3NA-30R | 1 шт. |
| 2 | Паспорт | - | 1 экз. |
приведены в Паспорте «Полуприцеп-цистерна RIGUAL S3NA-30R», раздел 8.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
