| Номер в госреестре | 92923-24 |
| Наименование СИ | Установки поверочные расходомерные газовые |
| Обозначение типа СИ | УПРГ-01И |
| Изготовитель | Открытое акционерное общество "Пятигорский завод "Импульс" (ОАО "Пятигорский завод "Импульс"), г. Пятигорск, Ставропольский край |
| Год регистрации | 2024 |
| Срок свидетельства | 21.08.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные расходомерные газовые УПРГ-01И (далее - установки) предназначены для измерения, воспроизведения, хранения и передачи единицы объемного расхода газа.
Область применения установок - градуировка, калибровка, испытания и поверка средств измерений объемного расхода газа.
Установки могут применяться в качестве рабочего эталона 1 разряда в соответствии с Государственной поверочной схемой для средств измерений объемного и массового расходов газа.
Принцип действия установок основан на воспроизведении единиц объемного расхода газа посредством сопел критических, сравнении показаний объемного расхода газа, измеренного поверяемым (калибруемым) средством измерений с объемным расходом, воспроизведенным установкой.
Установки состоят из блока измерения объемного расхода газа, блока обработки данных, блока задания расхода газа.
Блок измерения объемного расхода газа состоит из набора критических сопел, первичных преобразователей давления, температуры, влажности, устройств съема сигналов с поверяемых (калибруемых) средств измерений, соединительных трубопроводов и монтажных рам.
Блок обработки данных состоит из преобразователей цифровых интерфейсов, измерительных каналов давления, температуры, влажности, времени, блоков питания, автоматизированного рабочего места оператора на базе персонального компьютера с предустановленным программным обеспечением (далее - ПО).
Блок задания расхода воздуха состоит из вакуумного насоса и запорной арматуры.
Блок задания расхода воздуха создает разряжение с помощью вакуумного насоса, в результате чего воздух из помещения начинает поступать через поверяемое средство измерений, а затем проходит через блок измерения объемного расхода воздуха. На основании измеренного количества импульсов и времени, а также измеренных значений давления, перепада давления, температуры и влажности с помощью блока обработки данных рассчитывается объемный расход воздуха, прошедший через установку, приведенный к условиям измерений поверяемого (испытуемого) средства измерения или к стандартным условиям.
В состав установки входят:
— Датчик разрежения МИДА-15 (регистрационный № 50730-17);
— Датчик давления МИДА-15 (регистрационный № 50730-17);
— Преобразователь температуры ТСПУ 031 (регистрационный № 46611-16);
— Вакуумметр ВП3-У (регистрационный № 10135-15);
— Манометр МП3-У (регистрационный № 10135-15);
— Измеритель влажности и температуры ИВТМ-7 (регистрационный № 71394-18).
— Секундомер СОПпр (регистрационный № 11519-11).
Общий вид установки с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунках 1 и 2. Расположение испытательных линий может отличаться от представленного на фото и не влияет на работу установки.

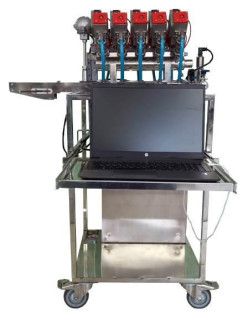

Рисунок 1 - Общий вид установки
Зав. № ООН
2023 г.
Рисунок 2 - Внешний вид информационной таблички установки
Пломбировка установки не предусмотрена.
Нанесение знака поверки на средство измерений не предусмотрено.
Трехзначный цифровой заводской номер нанесен методом лазерной гравировки на маркировочную табличку, которая крепится на раме установки.
ПО установки встроенное.
ПО установки предназначено для ввода исходных данных, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, защиты от несанкционированного доступа к работе и данным установки.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений метрологически значимой части осуществляется разграничением прав доступа групп пользователей с помощью системы паролей.
Уровень защиты ПО установки от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики установки нормированы с учетом влияния ПО.
Идентификационные данные ПО представлены в таблице 1
Таблица 1- Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Идентификационное наименование ПО | УПРГ-01И |
| Номер версии (идентификационный номер) ПО | V.1.1.X.X |
| Цифровой идентификатор ПО (контрольная сумма) | 9dea1b9a0bd032038a8d25ab1aa4279 |
| Алгоритм вычисления цифрового идентификатора ПО | md5 |
| * Третья и четвертые цифры номера версии ПО установки относятся к обозначению метрологически незначимой части ПО | |
Т аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений (воспроизведения) объёмного расхода газа, м3/ч | от 0,04 до 6,50 |
| Доверительные границы относительной погрешности (при доверительной вероятности 0,95) измерения (воспроизведения) объемного расхода газа, % | ±0,3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Измеряемая среда (поверочная среда) | атмосферный воздух |
| Температура измеряемой среды, оС Относительная влажность измеряемой среды, % Абсолютное давление измеряемой среды, кПа | от +10 до +30 от 30 до 80 от 84 до 106,7 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 49 до 51 |
| Габаритные размеры (длинахширинахвысота), мм, не более - тележка измерительная - тележка компрессорная | 900x1000x1100 600x500x900 |
| Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +10 до +30 от 30 до 80 от 84 до 106,7 |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| 1 | 2 |
| Средний срок службы, лет, | 20 |
| Средняя наработка на отказ, ч | 16000 |
наносится на маркировочную табличку, закрепленную на корпусе установки, методом лазерной гравировки.
Таблица 5 - Комплектность средства измерения
| Наименование | Обозначение/Заводской № | Количество |
| 1 | 2 | 3 |
| Установка поверочная расходомерная газовая УПРГ-01И | _ | 1 шт. |
| Паспорт | еМ2.706.001 ПС | 1 экз. |
| Руководство по эксплуатации | еМ2.706.001 РЭ | 1 экз. |
приведены в разделе 2.3.3 «2.3.3 Методика выполнения измерений» документа «Установка поверочная расходомерная газовая УПРГ-01И. Руководство по эксплуатации. еМ2.706.001 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объёмного и массового расходов газа»;
еМ2.706.011 «Установка поверочная расходомерная газовая УПРГ-01И. Технические условия».
