| Номер в госреестре | 92936-24 |
| Наименование СИ | Комплексы измерительные |
| Обозначение типа СИ | Суперфлоу 23СГ |
| Изготовитель | Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация"), г. Москва |
| Год регистрации | 2024 |
| Срок свидетельства | 21.08.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные Суперфлоу 23СГ (далее — комплексы) предназначены для измерений объема природного газа, приведенного к стандартным условиям по ГОСТ 2939-63.
Принцип действия комплексов основан на измерении абсолютного давления и температуры газа, измерении объёма газа при рабочих условиях и вычислении объёма газа при стандартных условиях с учетом условно-постоянных параметров: плотности газа при стандартных условиях и компонентного состава газа. Расчет коэффициента сжимаемости газа и плотности газа выполняется по ГОСТ 30319.2-2015. Приведение объема газа к стандартным условиям выполняется по ГОСТ Р 8.740-2011.
Конструктивно комплекс представляет собой корректор объема газа Суперфлоу 23 (номер в Федеральном информационном фонде 89873-23), закрепленный на счетчике газа турбинном СГ16МТ исполнения Р (номер в Федеральном информационном фонде 14124-14). Термопреобразователь корректора установлен в корпусе счетчика, измерение давления осуществляется при помощи встроенного или выносного преобразователя давления корректора. Импульсный выход счетчика подключен к счётно-импульсному входу корректора при помощи соединительного кабеля.
Комплекс может устанавливаться во взрывоопасных зонах класса 1, где возможно образование взрывоопасных смесей категории IIA групп Т1-Т3 по ГОСТ 31610.0-2019.
Условное обозначение комплекса состоит из:
- наименования Суперфлоу 23СГ;
- значения максимального расхода газа при рабочих условиях (Qmax), м3/ч;
- соотношения максимального (Qmax) и минимального расхода (Qmin);
- диаметра условного прохода счетчика газа, мм;
- верхнего предела измерений абсолютного давления, МПа;
- обозначения направления потока измеряемой среды относительно лицевой панели корректора и счетного механизма счетчика газа (Л - слева направо; П - справа нелево).
Пример обозначения комплекса: Суперфлоу 23СГ - 400/25/100 - 1,7 - Л. Характеристики комплексов измерительных Суперфлоу 23СГ приведены в таблице 1.
Таблица 1 - Характеристики комплексов
| Обозначение комплекса | Qmах м3/ч | Qmin/ Qmах | Qt/ Qmax | DY мм |
| Суперфлоу 23СГ-65/10/50-Р-Л(П) | 65 | 1:10 | 1:5 | 50 |
| Суперфлоу 23СГ-100/12,5/80-Р-Л(П) | 100 | 1:12,5 | 1:10 | 80 |
| Суперфлоу 23СГ-100/10/80-Р-Л(П) | 100 | 1:10 | 1:5 | 80 |
| Суперфлоу 23СГ-250/25/80-Р-Л(П) | 250 | 1:25 | 1:20 | 80 |
| Суперфлоу 23СГ-250/20/80-Р-Л(П) | 250 | 1:20 | 1:10 | 80 |
| Суперфлоу 23СГ-400/25/100-Р-Л(П) | 400 | 1:25 | 1:20 | 100 |
| Суперфлоу 23СГ-400/20/100-Р-Л(П) | 400 | 1:20 | 1:10 | 100 |
| Суперфлоу 23СГ-650/25/100-Р-Л(П) | 650 | 1:25 | 1:20 | 100 |
| Суперфлоу 23СГ-650/20/100-Р-Л(П) | 650 | 1:20 | 1:10 | 100 |
| Суперфлоу 23СГ-800/30/150-Р-Л(П) | 800 | 1:30 | 1:20 | 150 |
| Суперфлоу 23СГ-800/20/150-Р-Л(П) | 800 | 1:20 | 1:10 | 150 |
| Суперфлоу 23СГ-1000/30/150-Р-Л(П) | 1000 | 1:30 | 1:20 | 150 |
| Суперфлоу 23СГ-1000/20/150-Р-Л(П) | 1000 | 1:20 | 1:10 | 150 |
| Суперфлоу 23СГ-1600/30/200-Р-Л(П) | 1600 | 1:30 | 1:20 | 200 |
| Суперфлоу 23СГ-1600/20/200-Р-Л(П) | 1600 | 1:20 | 1:10 | 200 |
| Суперфлоу 23СГ-2500/30/200-Р-Л(П) | 2500 | 1:30 | 1:20 | 200 |
| Суперфлоу 23СГ-2500/20/200-Р-Л(П) | 2500 | 1:20 | 1:10 | 200 |
| Суперфлоу 23СГ-4000/30/20-Р-Л(П) | 4000 | 1:30 | 1:20 | 200 |
| Суперфлоу 23СГ-4000/20/200-Р-Л(П) | 4000 | 1:20 | 1:10 | 200 |
Заводской номер в виде цифрового кода наносится на маркировочную табличку корректора методом лазерной гравировки, устанавливаемую на соединительном кронштейне в соответствии с рисунком 1.

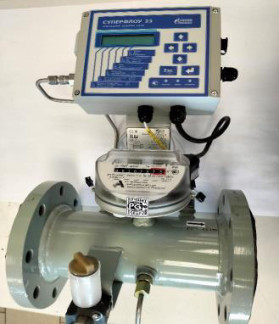

Общий вид комплексов представлен на рисунках 1 и 2. Общий вид комплексов может отличаться от представленных на рисунках 1 и 2 в зависимости от модификации комплекса и направления потока. На рисунке 3 приведена схема пломбировки от несанкционированного доступа и места нанесения знака поверки.

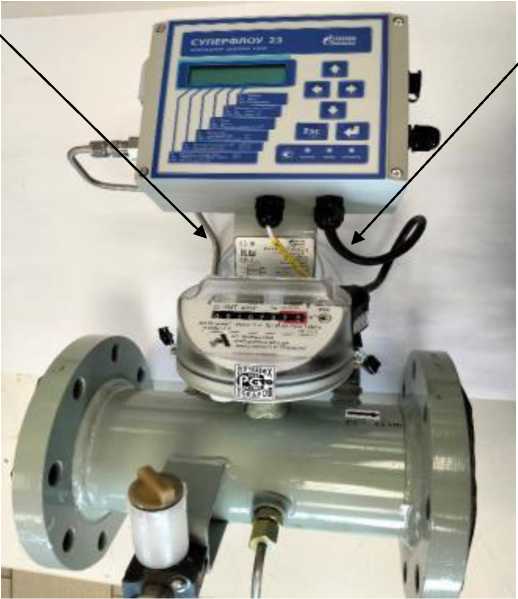

Место нанесения знака утверждения типа Место нанесения заводского номера
Рисунок 1 - Общий вид комплексов измерительных Суперфлоу 23СГ с указанием мест нанесения знака утверждения типа и заводского номера

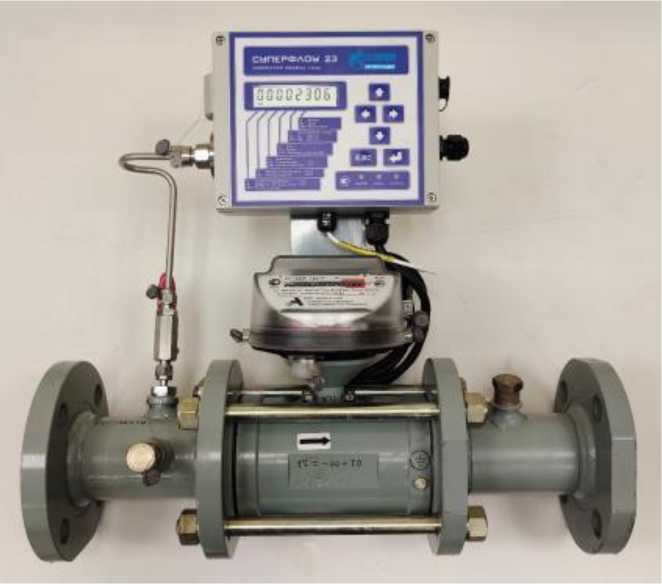

Рисунок 2 - Общий вид комплексов измерительных Суперфлоу 23СГ

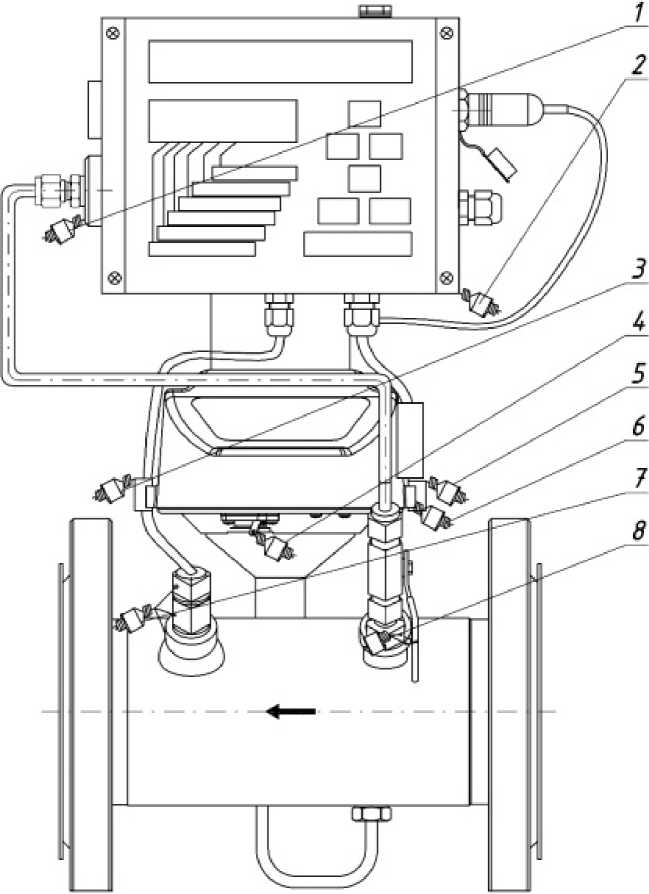

Схема пломбировки для защиты от несанкционированного доступа к элементам конструкции комплексов, обозначение мест нанесения пломб изготовителя представлены на рисунке 3 (1, 2, 7, 8 - пломбы с указанием квартала изготовления; 3, 4, 5, 6 - пломбы завода изготовителя счетчиков газа). Приведенная схема пломбировки применима ко всем исполнениям комплексов в рамках мест установки пломб.
Рисунок 3 - Схема пломбирования комплексов измерительных Суперфлоу 23СГ
Корректоры, входящие в состав комплексов, содержат встроенное программное обеспечение (ПО) и энергонезависимую память для хранения данных заводских настроек. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО располагается в энергонезависимой памяти микроконтроллера, обеспечивающего аппаратную защиту от считывания ПО или его части с целью копирования, или внесения изменений. Встроенные средства для программирования или изменения ПО отсутствуют. Защита от преднамеренных и непреднамеренных изменений достигается путём установки специальной крышки, препятствующей демонтажу платы и скрывающей элементы, обеспечивающие возможность корректировки градуировочной характеристики измерительных каналов и загрузку встроенного ПО. Защитная крышка опечатывается и содержит предупредительную надпись «Не вскрывать! Опломбировано изготовителем».
Метрологические характеристики комплекса нормированы с учетом влияния программного обеспечения. Корректор обеспечивает идентификацию встроенного ПО посредством индикации номера версии.
В счетчиках газа турбинных СГ16МТ отсутствует ПО.
Идентификационные данные ПО корректоров приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | 1.x |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения корректоров от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по P 50.2.077-2014.
Таблица 3 - Метрологические характеристики комплексов
| Наименование | Значение |
| 1 | 2 |
| Пределы допускаемой основной относительной погрешности измерений объёма газа, приведенного к стандартным условиям, %: в диапазоне расходов от Qmax до Qt в диапазоне расходов менее Qt до Qmin | ±1,2 ±2,1 |
| Пределы допускаемой относительной погрешности измерений объёма газа, приведенного к стандартным условиям, в рабочем диапазоне температуры окружающего воздуха,%: в диапазоне расходов от Qmax до Qt в диапазоне расходов менее Qt до Qmin | ±1,5 ±2,3 |
| Пределы допускаемой относительной погрешности измерений объёма газа при рабочих условиях в рабочем диапазоне температуры окружающего воздуха,%: в диапазоне расходов от Qmax до Qt в диапазоне расходов менее Qt до Qmin | ±1,0 ±2,0 |
| Пределы допускаемой относительной погрешности вычислений объема газа при стандартных условиях, обусловленные программной реализацией алгоритмов, % | ±0,01 |
| Верхний предел измерений (ВПИ) абсолютного давления, МПа | от 0,2 до 1,7 |
| Рабочий диапазон измерений абсолютного давления, % ВПИ | от 30 до 100 |
| Пределы допускаемой основной относительной погрешности измерений абсолютного давления, % | ±0,45 |
| Пределы допускаемой относительной погрешности измерений абсолютного давления в рабочем диапазоне температуры окружающего воздуха, % | ± 0,9 |
| Диапазон измерений термодинамической температуры, К (°C) | от 243 до 343 (от -30 до +70) |
Продолжение таблицы 3
| 1 | 2 |
| Пределы допускаемой относительной погрешности измерений термодинамической температуры в рабочем диапазоне температуры окружающего воздуха, % | ± 0,1 |
| Порог чувствительности, не более: для комплекса Суперфлоу 23СГ-65/10/50 для остальных комплексов | 3,3 м3/ч 0,02Qmax |
| Потеря давления на счетчике СГ16МТ-Р при максимальном расходе, не более | 1800 Па (180 мм вод.ст). |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Маркировка взрывозащиты - корректора - счетчика | Ex ib IIA T3 Gb Ex ib IIB T4 X |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 35°С и более низких температурах, без конденсации влаги, % - атмосферное давление, кПа | от +18 до +28 до 95 от 84 до 106,7 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 35°С и более низких температурах, без конденсации влаги, % - атмосферное давление, кПа | от -30 до +50 до 95 от 84 до 106,7 |
наносится на титульный лист паспорта, а также на маркировочную табличку, расположенной на соединительном кронштейне, изготовленную методом лазерной гравировки на самоклеящейся пластиковой плёнке.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Комплекс измерительный Суперфлоу 23СГ | СНАГ.407221.001 | 1 |
| Комплекс измерительный Суперфлоу 23СГ. Паспорт | СНАГ.407221.001 ПС | 1 |
| Корректор объема газа Суперфлоу 23. Руководство по эксплуатации | СНАГ.407229.001 РЭ | 1 |
| Корректор объема газа Суперфлоу 23. Паспорт. | СНАГ.407229.001 ПС | 1 |
| Счетчик газа СГ16МТ-Р. Руководство по эксплуатации | ЛГФИ.407221.046 РЭ | 1 |
| Счетчик газа СГ16МТ-Р. Паспорт | ЛГФИ.407221.046 ПС | 1 |
приведены в документе «Государственная система обеспечения единства измерений. Расход и объем природного газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков газа», аттестованным ООО "ГАЗПРОМ ВНИИГАЗ", свидетельство об аттестации методики (метода) измерений № 101/РОСС RU.0001.310294-2022, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2023.45191.
ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков;
СНАГ.407221.001 ТУ. Комплекс измерительный «Суперфлоу 23СГ». Технические условия.
| Зарегистрировано поверок | 9 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
