ИК-Фурье-спектрометры (далее - спектрометры) предназначены для измерений ИК-спектров веществ при определении содержания органических и неорганических веществ в твердых, жидких и газообразных образцах.
Карточка СИ
Номер в госреестре 92946-24
Наименование СИ ИК-Фурье-спектрометры
Обозначение типа СИ Обозначение отсутствует
Изготовитель INSA Optics Technology (Shanghai) Ltd., Китай
Год регистрации 2024
Срок свидетельства 21.08.2029
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

ИК-Фурье-спектрометры (далее - спектрометры) предназначены для измерений ИК-спектров веществ при определении содержания органических и неорганических веществ в твердых, жидких и газообразных образцах.

Описание

Принцип действия спектрометров основан на определении разности хода между интерферирующими лучами при перемещении зеркал в двухлучевом интерферометре. Для уменьшения влияния внешних воздействий интерферометр построен по схеме с зеркалами в виде световозвращателей. Регистрируемый световой поток на выходе интерферометра в зависимости от разности хода (интерферограмма) представляет Фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчётов (обратное преобразование Фурье) интерферограммы. Движение зеркал в интерферометре осуществляется по линейному закону. Точное положение зеркала (разность хода в интерферометре) определяется с помощью референтного канала с лазером. Нулевое значение разности хода (основной максимум интерферограммы) определяется расчётным путём.

Конструктивно спектрометры состоят из источника ИК-излучения, интерферометра, отделения для анализируемых проб, детектора и управляющей электроники. В качестве источника ИК-излучения используется керамический глобар. Спектрометры функционируют под управлением программного обеспечения, устанавливаемого на персональный компьютер.

Спектрометры выпускаются в 19 модификациях: FOLI10, FOLI10-R, FOLI10-R-S, FOLI10-R-T, FOLI10-RT, FOLI10-RE, FOLI20, FOLI30V, MOBILE10, MOBILE10-G, MINIID10, MASTER10-S, MASTER10-F, MASTER10-M, MASTER10-D, MASTER10-Pro, TIGER-T, TIGER-TS, TIGER-DF, отличающихся конструкцией, метрологическими и техническими характеристиками.

Спектрометры модификации MOBILE10, MOBILE10-G, MINIID10 - портативные, остальные модификации настольного исполнения.

Спектрометры модификации FOLI10 имеют компактный размер и съёмные измерительные модули. Спектрометры модификаций FOLI10-R, FOLI10-R-S, FOLI10-R-T имеют полноразмерное кюветное отделение, а также могут быть оснащены вторым кюветным отделением и чувствительным охлаждаемым детектором. Спектрометры модификации FOLI10-RE оснащены портом для ввода внешнего излучения. Спектрометры модификации FOLI10-RT оснащены модулем для анализа жидкостей. Спектрометры модификации FOLI30V имеют вакуумируемую оптическую скамью. Спектрометры модификации MASTER10-S оснащены модулем диффузного отражения «интегрирующая сфера». Спектрометры модификации TIGER-T оснащены термостатируемым кюветным отделением для измерения спектров пропускания. Спектрометры модификации TIGER-TS имеют два измерительных модуля: «интегрирующую сферу» и термостатируемое кюветное отделение. Спектрометры модификации MOBILE10-G оснащены модулем для анализа газов.

Спектрометры модификации TIGER-DF, MASTER10-F, MASTER10-D и MASTER10-M оснащены оптическим модулем ввода/вывода ИК-излучения для подключения различных внешних датчиков и модулей через оптоволокно. Спектрометр модификации MASTER10-D имеет возможность подключения только бесконтактного эмиссионного датчика. Спектрометры модификации MASTER10-Pro имеют 8 портов для подключения внешних датчиков. Переключение между каналами производится с помощью программного обеспечения. Корпус спектрометров металлический, окрашивается в цвета в соответствии с технической документацией производителя.

Маркировочная табличка размещается на задней панели корпуса спектрометра. Серийный номер имеет буквенно-цифровой формат, наносится типографским способом. Общий вид спектрометров представлен на рисунке 1. Вид маркировочной таблички спектрометров представлен на рисунке 2.

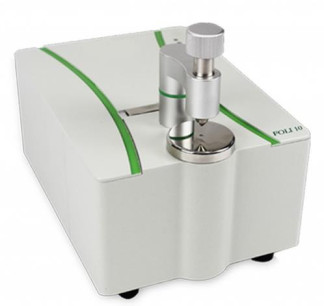

а) FOLI10

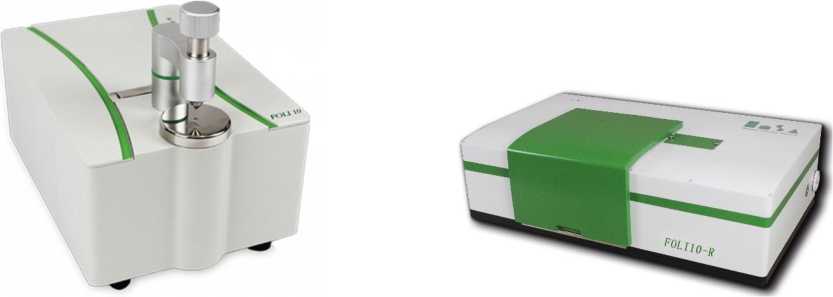

в) FOLI10-R-S

б) FOLI10-R

г) FOLI10-R-T

д) FOLI10-RE

е) FOLI10-RT

ж) FOLI20

з) FOLI30V

и) MOBILE10

к) MOBILE10-G

л) MINIID10

м) MASTER10-S

н) MASTER10-F

о) MASTER10-M

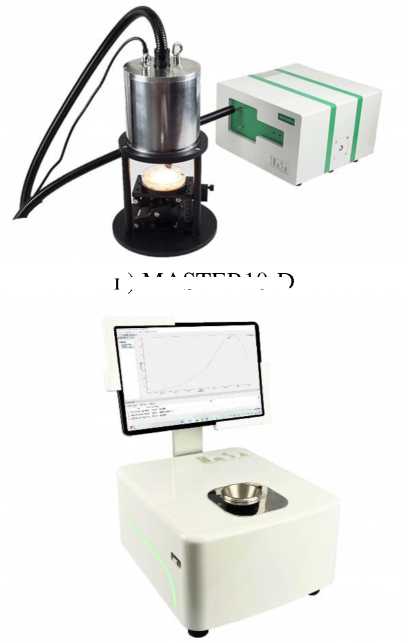

п) MASTER10-D

с) TIGER-T

р) MASTER10-Pro

т) TIGER-TS

у) TIGER-DF

Рисунок 1 - Общий вид ИК-Фурье-спектрометров

Место нанесения серийного номера

OPTICS

System Name : FTIR Spectrometer

Type : FOLIIO

Voltage : 220V/50Hz

Serial Number : MSN230020

Production Year : 2024

INSA Optics Technology (Shanghai) Ltd. No.1101 Huyi Highway, Shanghai, China. www.insaoptics.com

Рисунок 2 - Вид маркировочной таблички ИК-Фурье-спектрометров

Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.

Программное обеспечение

Для спектрометров специально разработано программное обеспечение (далее - ПО), позволяющее проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать, отображать и сохранять полученные результаты.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

FTIRDasAnalyzer

Номер версии (идентификационный номер) ПО

XVlx1)

Цифровой идентификатор ПО

_

1) Х обозначает год выпуска, а х принимает значения от 000 до 999.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение для модификаций

FOLI10, FOLI10-RT FOLI10-RE

FOLI10-R, FOLI10-R-S, FOLI10-R-T

FOLI20

FOLI30V

MOBILE10, MOBILE10-G

MINIID10

MASTER10-S, MASTER10-D, MASTER10-F, MASTER10-M, MASTER10-Pro

TIGER-T, TIGER-TS, TIGER-DF

Диапазон    измерений

_____ ____ -1

волновых чисел, см

от 4000 до 500

от 4000 до 500

от 4000 до 500

от 4000 до 500

от 4000 до 500

от 4000 до 500

от 12500 до 4000

от 12500 до 4000

Пределы допускаемой абсолютной погрешности измерений _____ ____ -1 волновых чисел, см

±1

±1

±1

±1

±2

±1

±2

±2

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение для модификаций

FOLI10, FOLI10-RE FOLI10-RT

FOLI10-R, FOLI10-R-S, FOLI10-R-T

FOLI20

FOLI30V

MOBILE10, MOBILE10-G

MINIID10

MASTER10-S, MASTER10-D, MASTER10-F, MASTER10-M, MASTER10-Pro

TIGER-T

TIGER-TS, TIGER-DF

Диапазон     показаний

_____ ____ -1 волновых чисел, см

от 7800 до 350

от 7800 до 350

от 8000 до 350

от 8000 до 350

от 5000 до 500

от 5000 до 500

от 12500 до 4000

от 12500 до 4000

от 12500 до 4000

Спектральное

-1

разрешение, см 1

1

1

0,25

0,25

1

2

2

2

2

Г абаритные размеры, мм, не более:

длина

ширина

высота

310

220

130

685

415

223

685

415

223

950

600

270

410

320

170

260

163

128

320

300

200

337

247

182

480

350

220

Масса, кг, не более

7

58

58

110

10

4,5

20

15

20

Параметры электрического питания от сети:

- напряжение переменного тока, В - частота переменного тока, Гц

220±22

50/60

220±22

50/60

220±22

50/60

Параметры электрического питания от встроенного аккумулятора, В

_

12

_

Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более

от +5 до +35

60

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

ИК-Фурье-спектрометр

-

1 шт.

Набор комплектующих

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

-

1 экз.

Сведения о методах измерений

приведены в разделах «Порядок эксплуатации», «Анализ смесей» и «Количественный анализ» Руководства по эксплуатации.

При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы

Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм», утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840 (с изменением, утвержденным приказом Росстандарта от 15 августа 2022 г. № 2018);

Техническая документация производителя INSA Optics Technology (Shanghai) Ltd., Китай.

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 10.11.2024
92946-24
Номер в ГРСИ РФ:
92946-24
Производитель / заявитель:
INSA Optics Technology (Shanghai) Ltd., Китай
Год регистрации:
2024
Cрок действия реестра:
21.08.2029
