| Номер в госреестре | 92949-24 |
| Наименование СИ | Уровнемеры радарные |
| Обозначение типа СИ | ЭМИС-ПУЛЬС 530 |
| Изготовитель | Акционерное общество "Электронные и механические измерительные системы" (ЗАО "ЭМИС"), г. Челябинск |
| Год регистрации | 2024 |
| Срок свидетельства | 22.08.2029 |
| МПИ (интервал между поверками) | 1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ± 3 мм; 3 года - для уровнемеров, работающих при избыточном давлении (кроме работающих со сжижен |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры радарные ЭМИС-ПУЛЬС 530 (далее - уровнемеры) предназначены для измерений уровня жидкости (в том числе сжиженных газов) и сыпучих материалов при атмосферном и избыточном давлении.
Принцип действия уровнемеров основан на излучении антенной уровнемера непрерывного частотно-модулированного сигнала, который, отражаясь от поверхности измеряемой среды, принимается антенной уровнемера с временной задержкой. Используя разность частот излучаемого и принимаемого сигналов, вычисляется значение уровня измеряемой среды.
Уровнемеры состоят из первичного преобразователя (антенны) и электронного блока (далее - ЭБ), размещенного внутри односекционного или двухсекционного корпуса.
В зависимости от условий эксплуатации предусмотрены модификации и исполнения уровнемеров, отличающиеся типом взрывозащиты, корпусом, антенной, диапазонами и погрешностями измерений, способом присоединения.
Уровнемеры имеют следующие исполнения:
- по типам корпусов: односекционный и двухсекционный;
- по типам антенн: коническая, параболическая, противокоррозионная, планарная, линзовая;
- по метрологическим характеристикам токового выходы: стандартное и исполнение «ТА»;
- по присоединению электронного блока: интегральное или дистанционное;
- по типу присоединения: резьбовым и фланцевым присоединением;
- по типу взрывозащиты: общепромышленное и взрывозащищенное;
- по температуре измеряемой среды: стандартное и высокотемпературное.
ЭБ в зависимости от конфигурации обеспечивает:
- обработку сигнала с первичного преобразователя (антенны);
- вычисление уровня поверхности продукта;
- вычисление массы и объёма измеряемой среды в резервуаре на основании измеренного уровня и параметров резервуара, внесённых в память ЭБ;
- вычисление расхода жидкости в открытых каналах и безнапорных трубопроводах;
- отражение показаний на дисплее и формирование аналогового, дискретного или цифрового сигналов;
- хранение в энергонезависимой памяти необходимых для работы параметров и результатов измерений;
- самодиагностику неисправностей и их индикацию;
- программное подавление ложных эхо-сигналов.
Условное обозначение уровнемера:
ЭМИС-ПУЛЬС 530 X1-X2-X3-X4-X5-X6-X7-X8-X9-X10-X11-X12-X13-X14-X15-X16-X17-X18-X19-X20.
Х 1 - конструктивное исполнение по виду взрывозащиты;
Х 2 - измеряемая среда (Ж - жидкость, С - сыпучий продукт, СГ - сжиженный газ);
X 3 - значение верхнего предела измерений;
Х 4 - значение абсолютной погрешности измерений уровня;
Х 5 - максимальное давление измеряемой среды;
Х 6 - температурный диапазон измеряемой среды;
X 7, Х8, Х9 - способ присоединения;
Х 10 - тип антенны;
X 11 - материал антенны;
X 12 - размещение электронного блока;
X 13 - исполнение корпуса;
X 14 - материал корпуса;
X 15 - параметры электрического питания;
X 16 - выходные интерфейсы;
X 17 - наличие дисплея;
X18,19 - кабельный ввод №1,2;
X 20 - поверка - заводская калибровка;
Х Х - дополнительный код заказа.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом печати на маркировочную табличку, наклеиваемую на корпус уровнемера. Общий вид (схема) маркировочной таблички представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование посредством нанесения пломбы на крышку корпуса внутреннего электронного блока. Места нанесения пломб указаны на рисунке 3.
Общий вид уровнемеров представлен на рисунке 2.

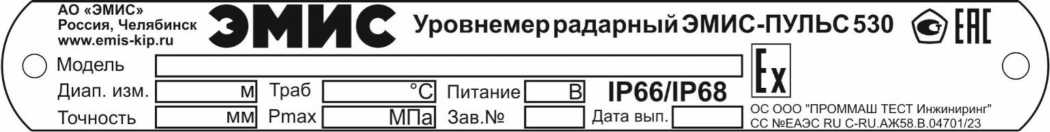

Рисунок 1 - Пример маркировочной таблички
а)
б)
в)
г)
е)
д)
а) с параболической антенной; б) с конической антенной; в) с противокоррозионной антенной; г) с планарной антенной; д) с линзовой антенной; е) высокотемпературное исполнение
Рисунок 2 - Общий вид уровнемеров
Место пломбирования
Рисунок 3 - Место нанесения защитной пломбы
Уровнемеры имеют встроенное микропрограммное обеспечение, имеющее метрологически значимую часть. Уровнемеры поддерживают работу с программным обеспечением (далее - ПО) «ЭМИС-Интегратор», устанавливаемым на внешний персональный компьютер, и предназначенным для конфигурирования уровнемеров на объекте эксплуатации. ПО «ЭМИС-Интегратор» не имеет метрологически значимой части и не оказывает влияния на метрологически значимую часть МПО.
Защита ВПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ВПО приведены в таблице 1.
Таблица 1 - Идентификационные данные микропрограммного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | EP530 |
| Номер версии (идентификационный номер) ПО | 1.Х* |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| * «:Х» принимает значения от 0 до 9. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня, м1) | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений уровня, мм2) - при Lmin < Lизм < Lпер - при Lпер < Lизм < Lmax | ±2; ±3; ±5; ±10; ±15; ±20 ±1; ±2; ±3; ±5 |
| Пределы допускаемой приведенной погрешности воспроизведения выходного токового сигнала от 4 до 20 мА, % диапазона воспроизведения2) | ±0,03; ±0,05; ±0,1; ±0,2 |
| 1) Указан максимальный диапазон измерений, фактический диапазон измерений указывается в паспорте. 2) Фактические значения указываются в паспорте. Примечание - Приняты следующие сокращения: 1... - измеренное значение уровня, мм; Ьпер - значение переходного уровня (указывается в паспорте), мм; Lmax - значение наибольшего уровня, мм; Lmin - значение наименьшего уровня, мм. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Выходные сигналы аналоговый токовый, мА цифровой дискретный | от 4 до 20 HART, WirelessHART, Modbus RTU, Modbus ASCII, Modbus TCP/IP, LoRaWan, Foundation Fieldbus, Profibus сухой контакт, открытый коллектор |
| Параметры электрического питания: напряжение постоянного тока, В напряжение переменного тока, В частота переменного тока, Гц | от 18 до 32 от 187 до 242 50±1 |
| Условия эксплуатации: температура окружающей среды, °С относительная влажность (при температуре +40 °С), %, не более | от -60 до +85 95 |
| Наименование характеристики | Значение |
| Параметры измеряемой среды1): избыточное давление, МПа, не более температура, °С | 42 от -196 до +445 |
| Габаритные размеры, мм, не более: длина ширина высота | 250 250 620 |
| Масса, кг, не более | 20 |
| Средний срок службы, лет, не менее | 20 |
| Средняя наработка на отказ, ч, не менее | 130 000 |
| Маркировка взрывозащиты для взрывоопасных газовых сред: исполнение ExiaC исполнение ExiaB исполнение Exd исполнение Exdia | 0Ex ia IIC T6...T1 Ga X 0Ex ia IIB T6...T1 Ga X 1Ex db IIC T6...T1 Gb X 1Ex db ia IIC T6...T1 Gb X |
| Маркировка взрывозащиты для взрывоопасных пылевых сред: исполнение ExiaC | Ex ia IIIC T80°...T450°C Da X Ex ia IIIB T80°.T450°C Da X Ex tb IIIC T80°.T450°C Db X |
| исполнение ExiaB | |
| исполнение Exd | |
| Степень защиты, обеспечиваемая оболочкой | IP66/IP67, IP66/IP68 |
| 1) Указан максимальный диапазон, фактический диапазон измерений указывается в паспорте. | |
наносится методом печати на маркировочной таблички, наклеиваемую на корпус уровнемера.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Уровнемер радарный* | ЭМИС-ПУЛЬС 530 | 1 шт. |
| Инструкция по работе с ПО «ЭМИС-Интегратор» | - | по заказу |
| Руководство по эксплуатации | ЭП-530.000.00 РЭ | 1 экз. |
| Паспорт | ЭП-530.000.00 ПС | 1 экз. |
| * - модификация определяется договором поставки | ||
приведены в разделе 2 «Использование по назначению» документа «Уровнемеры радарные ЭМИС-ПУЛЬС 530. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459;
ТУ 26.51.52.120-100-14145564-2023 Уровнемеры радарные ЭМИС-ПУЛЬС 530. Технические условия.
