| Номер в госреестре | 92951-24 |
| Наименование СИ | Ключи моментные предельные |
| Обозначение типа СИ | Werka |
| Изготовитель | Werka Co., Ltd, КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 22.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Ключи моментные предельные Werka (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой резьбой.
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента силы, расположенного внутри корпуса. Под действием силы, приложенной к рукоятке ключа, при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый и тактильно улавливаемый характерный щелчок, что указывает на достижение установленного крутящего момента силы.
Конструктивно ключи состоят из корпуса, рукоятки c фиксатором и головки. Для установки требуемых значений крутящего момента силы ключи модификаций Werka 9202-1405, Werka 9202-3820, Werka 9202-1240, Werka 9202-1260, Werka 9203-1210, Werka 9203-1220, Werka 9203-1840, Werka 9203-1860 имеют основную и нониусную шкалы, расположенные на рукоятке, а ключи модификаций Werka 9200-1405, Werka 9200-3820, Werka 9200-1240, Werka 9200-1260, Werka 9201-1205, Werka 9201-1220, Werka 9201-1840, Werka 9201-1860 нанесенные на корпус основную и на рукоятку нониусную шкалы. Внутри корпуса расположены механизм установки требуемого значения крутящего момента силы и предельный механизм, который срабатывает при достижении установленного крутящего момента силы.
Головки ключей имеют два варианта исполнения - в виде головки с трещоточным механизмом с торцевым присоединительным квадратом и шариковым фиксатором для модификаций Werka 9202-1405, Werka 9202-3820, Werka 9202-1240, Werka 9202-1260, Werka 9200-1405, Werka 9200-3820, Werka 9200-1240, Werka 9200-1260 и в виде головки с внутренним прямоугольным отверстием под сменные насадки для модификаций Werka 9203-1210, Werka 9203-1220, Werka 9203-1840, Werka 9203-1860, Werka 9201-1205, Werka 9201-1220, Werka 9201-1840, Werka 9201-1860.
Ключи выпускаются в 16 модификациях: Werka 9202-1405, Werka 9202-3820, Werka 9202-1240, Werka 9202-1260, Werka 9203-1210, Werka 9203-1220, Werka 9203-1840, Werka 9203-1860, Werka 9200-1405, Werka 9200-3820, Werka 9200-1240, Werka 9200-1260, Werka 9201-1205, Werka 9201-1220, Werka 9201-1840, Werka 9201-1860, которые отличаются диапазоном, ценой деления шкалы, габаритными размерами, массой, типом головки.
Пломбирование крепёжных винтов корпуса ключей не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер ключей в цифровом формате нанесен на корпус методом гравировки.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид ключей моментных предельных Werka с местом указания заводского
номера представлены на рисунках 1 - 4.
Место указания заводского номера

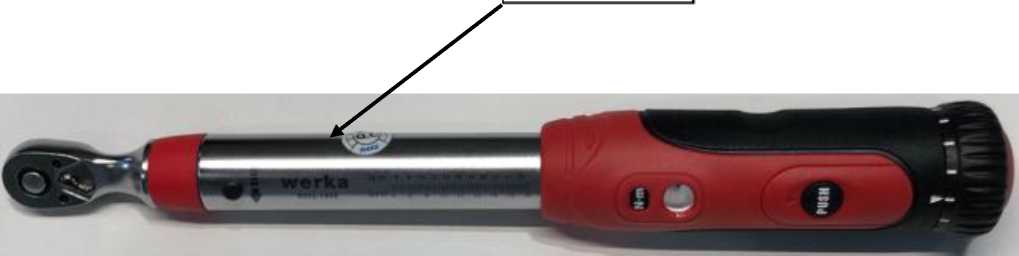

Рисунок 1 - Общий вид ключей моментных предельных Werka модификаций Werka 9202-1405, Werka 9202-3820, Werka 9202-1240, Werka 9202-1260
Место указания з аводского номера

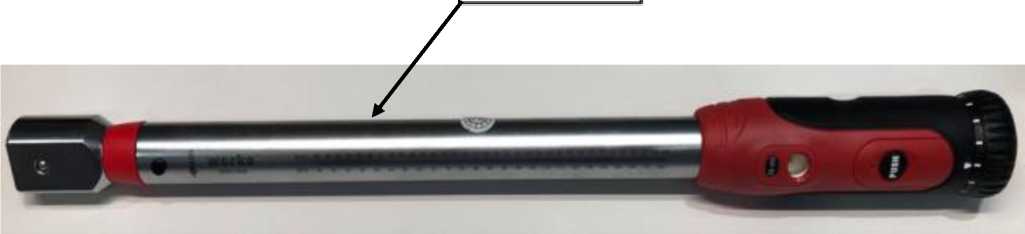

Рисунок 2 - Общий вид ключей моментных предельных Werka модификаций Werka 9203-1210, Werka 9203-1220, Werka 9203-1840, Werka 9203-1860
Место указания заводского номера

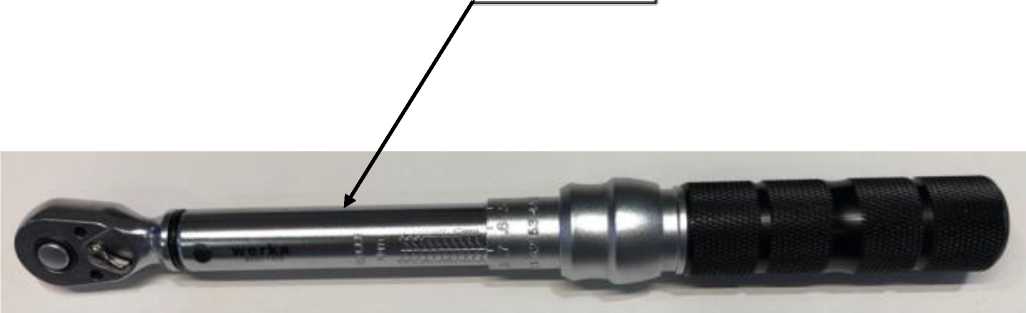

Рисунок 3 - Общий вид ключей моментных предельных Werka модификаций Werka 9200-1405, Werka 9200-3820, Werka 9200-1240, Werka 9200-1260
Место указания заводского номера

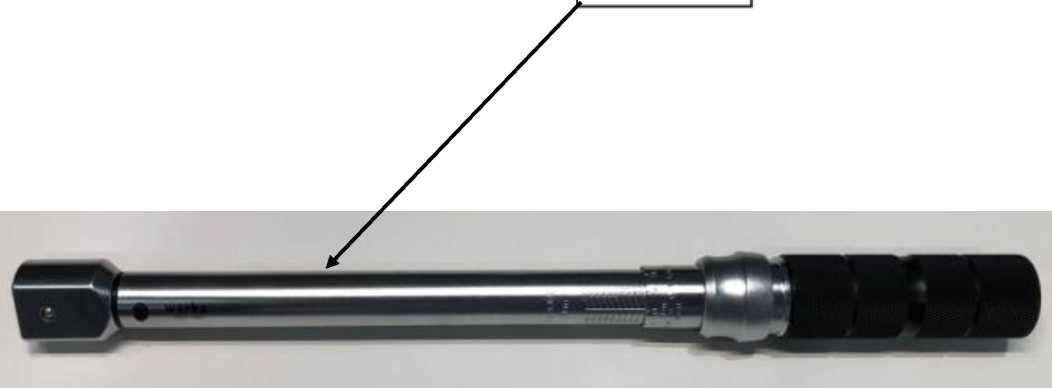

Рисунок 4 - Общий вид ключей моментных предельных Werka
модификаций Werka 9201-1205, Werka 9201-1220, Werka 9201-1840, Werka 9201-1860
Таблица 1 - Метрологические характеристики
| Модификация | Диапазон измерений крутящего момента силы, Н^м | Цена деления шкалы, Н^м | Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
| Werka 9202-1405 | от 5 до 25 | 0,2 | ±4 |
| Werka 9202-3820 | от 20 до 100 | 1 | |
| Werka 9202-1240 | от 40 до 200 | 1 | |
| Werka 9202-1260 | от 60 до 340 | 2 | |
| Werka 9203-1210 | от 10 до 50 | 0,5 | |
| Werka 9203-1220 | от 20 до 100 | 1 | |
| Werka 9203-1840 | от 40 до 200 | 1 | |
| Werka 9203-1860 | от 60 до 340 | 2 | |
| Werka 9200-1405 | от 5 до 25 | 0,1 | |
| Werka 9200-3820 | от 20 до 100 | 0,5 | |
| Werka 9200-1240 | от 40 до 200 | 1 | |
| Werka 9200-1260 | от 60 до 340 | 2 | |
| Werka 9201-1205 | от 5 до 25 | 0,1 | |
| Werka 9201-1220 | от 20 до 100 | 0,5 | |
| Werka 9201-1840 | от 40 до 200 | 1 | |
| Werka 9201-1860 | от 60 до 340 | 2 |
Таблица 2 - Основные технические характеристики
| Модификация | Размер присоединительного квадрата, внутреннего прямоугольника, мм (дюйм) | Габаритные размеры (Длина), мм, не более | Масса, кг, не более |
| Werka 9202-1405 | 6,35 (1/4) | 323 | 0,75 |
| Werka 9202-3820 | 9,52 (3/8) | 400 | 1,00 |
| Werka 9202-1240 | 12,70 (1/2) | 517 | 1,50 |
| Werka 9202-1260 | 12,70 (1/2) | 620 | 1,75 |
| Werka 9203-1210 | 9x12 | 356 | 0,85 |
| Werka 9203-1220 | 9x12 | 356 | 0,90 |
| Werka 9203-1840 | 14x18 | 472 | 1,30 |
| Werka 9203-1860 | 14x18 | 572 | 1,65 |
| Werka 9200-1405 | 6,35 (1/4) | 245 | 0,40 |
| Werka 9200-3820 | 9,52 (3/8) | 410 | 0,90 |
| Werka 9200-1240 | 12,70 (1/2) | 520 | 1,60 |
| Werka 9200-1260 | 12,70 (1/2) | 610 | 1,80 |
| Werka 9201-1205 | 9x12 | 230 | 0,85 |
| Werka 9201-1220 | 9x12 | 370 | 1,10 |
| Werka 9201-1840 | 14x18 | 487 | 1,25 |
| Werka 9201-1860 | 14x18 | 577 | 1,75 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от +15 до +35 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ключ моментный предельный | Werka | 1 шт. |
| Футляр пластиковый | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 8:
- «Порядок работы» «Ключи моментные предельные Werka мод. Werka 9202-1405, Werka 9202-3820, Werka 9202-1240, Werka 9202-1260, Werka 9203-1210, Werka 9203-1220, Werka 9203-1840, 9 Werka 203-1860. Руководство по эксплуатации»;
- «Порядок работы» «Ключи моментные предельные Werka мод. Werka 9200-1405, Werka 9200-3820, Werka 9200-1240, Werka 9200-1260, Werka 9201-1205, Werka 9201-1220, Werka 9201-1840, Werka 9201-1860. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2019 г. № 1794;
«Стандарт предприятия. Ключи моментные предельные Werka. Модификации: Werka 9200-1405, Werka 9200-3820, Werka 9200-1240, Werka 9200-1260, Werka 9201-1205, Werka 9201-1220, Werka 9201-1840, Werka 9201-1860, Werka 9202-1405, Werka 9202-3820, Werka 9202-1240, 9202-1260, Werka 9203-1210, Werka 9203-1220, Werka 9203-1840, Werka 9203-1860 производства Werka Co., Ltd, КНР».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
