| Номер в госреестре | 92954-24 |
| Наименование СИ | Манометры мембранные |
| Обозначение типа СИ | YEF |
| Изготовитель | Beijing Brighty Instrument Co., Ltd, Китай |
| Год регистрации | 2024 |
| Срок свидетельства | 22.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры мембранные YEF (далее - манометры) предназначены для предназначены для измерений избыточного давления газов и жидкостей, а также разряжения газов.
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента (мембранная коробка).
Манометры конструктивно состоят из корпуса, внутри которого находится чувствительный элемент, соединенный через передаточный механизм со стрелкой, острый конец которой перемещается по окружности циферблата. Под воздействием измеряемого давления чувствительный элемент деформируется и с помощью передаточного механизма преобразуется перемещение стрелки относительно шкалы циферблата манометра.
Манометры выпускаются в различных модификациях, отличающиеся друг от друга конструктивным оформлением (диаметр циферблата, материал корпуса и др.) и диапазоном измерений.
Манометры могут изготавливаться в виброзащищенном исполнении.
Манометры выпускаются в модификациях, условное обозначение которых выглядит следующим образом:
X1(X2) - X3 . X4 . X5 . X6 . X7 . X8 . X9,
где X1 - наименование типа: YEF;
X2 - вибростойкость:
«N» - с заливочной жидкостью (водный раствор глицерина, силиконовое масло и др.);
«__» - без заполнения;
Хз - диаметр циферблата, мм: «065» - Ф65тт, «100» - Ф100тт, «160» - Ф160тт;
X4 - способ установки:
«АО» - радиальное соединение без фланца;
«AT» - радиальное соединение с передним фланцем;
«AH» - радиальное соединение с задним фланцем;
«ZO» - аксиальное соединение без фланца;
«ZT» - аксиальное соединение с передним фланцем;
«ZZ» - аксиальное соединение со средним фланцем;
«ZH» - аксиальное соединение c задним фланцем;
X5 - материал корпуса:
«501» - 304 Монтажный корпус;
«531» - 304 Сварной корпус;
«541» - 304 Сварной корпус с отверстием для сброса давления;
«554» - 304 Монтажный корпус с крышкой из огрстекла (Ф65тт);
«601» - 316L Монтажный корпус;
«631» - 316L Сварной корпус;
«641» - 316L Сварной корпус с отверстием для сброса давления;
X6 - тип резьбы и материал (конкретное значение указано в паспорте на прибор);
X7 - диапазон измерений (конкретное значение указано в паспорте на прибор);
X8 - характеристики циферблата и точность (конкретное значение указано в паспорте на прибор);
X9 - другие варианты:
«» - стандартная модификация;
«SYB» - заполнены глицерином;
«PDW» - устройство позиционирования;
«:РНО»-буферный винт;
«FWP» - корпус из нержавеющей стали;
«TPB» - со специальным циферблатом.
Заводские номера в виде цифрового и (или) буквенно-цифрового обозначения, состоящего из арабских цифр и (или) букв латинского алфавита, наносятся на шкалу манометра или на тыльную сторону корпуса манометра типографским методом.
Знак поверки наносится на защитное стекло манометра и (или) в паспорт манометра.
Пломбирование манометра не предусмотрено.

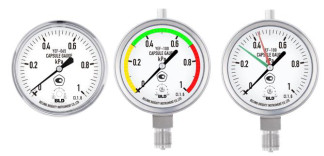

Общий вид манометров представлен на рисунке 1.
место нанесения заводского номера
место нанесения знака утверждения типа
место нанесения знака поверки
Рисунок 1 - Общий вид манометров
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений, кПа1)2) | от -60 до 60 |
| Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений3), % | ±1,6; ±2,5 |
| Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений давления, вызванной отклонением температуры окружающей среды от нормальных условий, на каждые 10 °С, % | ±0,4 |
| Примечания: 1) в соответствии с заказом допускается изготовление манометров, отградуированных в других единицах измерения давления, допущенных к применению в РФ; 2) конкретное значение указано в паспорте на прибор; 3) вариация показаний средств измерений не превышает абсолютного значения допускаемой основной приведенной (к диапазону измерений) погрешности измерений. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: - диаметр - длина | 162 225 |
| Масса (с фланцами), кг, не более | 12 |
| Рабочие условия эксплуатации: - диапазон температур окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -55 до +70 98 от 84,0 до 106,7 |
| Степень защиты, IP | 66 |
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Манометр мембранный YEF1) | - | 1 ед. |
| Паспорт | - | 1 экз. |
| 1) в зависимости от заказа | ||
наносится под защитное стекло на циферблат (шкалу) манометра методом печати и на титульный эксплуатационных документов типографским способом.
приведены в разделе 12 «Методы испытаний» паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Стандарт предприятия Beijing Brighty Instrument Co.,Ltd. «Манометры мембранные YEF».
