| Номер в госреестре | 92962-24 |
| Наименование СИ | Вибропреобразователи |
| Обозначение типа СИ | ТОРОС ВП103 |
| Изготовитель | Общество с ограниченной ответственностью "Ассоциация ВАСТ" (ООО "Ассоциация ВАСТ"), г. Санкт-Петербург |
| Год регистрации | 2024 |
| Срок свидетельства | 22.08.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Вибропреобразователи ТОРОС ВП103 (далее - вибропреобразователи) предназначены для измерений среднеквадратического значения (далее - СКЗ) виброускорения, СКЗ виброскорости и СКЗ виброперемещения по трём взаимно перпендикулярным измерительным осям.
Принцип действия вибропреобразователей основан на преобразовании вибрации контролируемого агрегата в электрические сигналы и дальнейшей их обработке.
Конструктивно вибропреобразователи состоят из датчиков вибрации, блоков обработки сигналов, модулей передачи данных, заключённых в единый разборный металлический корпус. Модули передачи данных могут быть выполнены в двух исполнениях - модуль передачи данных по беспроводной системе передачи сигналов и модуль передачи данных по шине USB. Питание осуществляется от автономного источника питания или по кабелю USB.

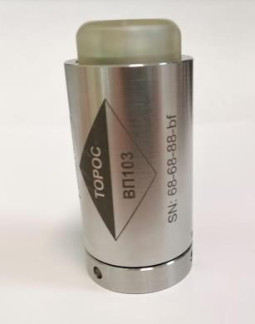

Общий вид вибропреобразователей ТОРОС ВП103 приведён на рисунке 1.
Серийный номер вибропреобразователей в виде буквенно-цифрового обозначения наносится на корпус вибропреобразователей, а также передаётся в цифровом виде в программное обеспечение, установленное на персональный компьютер (далее - ПК) пользователя.
Пломбирование от несанкционированного доступа вибропреобразователей не предусмотрено.
Нанесение знака поверки на вибропреобразователи не предусмотрено.
Место нанесения серийного номера
Рисунок 1 - Общий вид вибропреобразователей ТОРОС ВП103
Вибропреобразователи ТОРОС ВП103 имеют встроенное и внешнее программное обеспечение (далее - ПО).
Встроенное ПО загружается в микропроцессор вибропреобразователей и предназначено для обработки измерительной информации, передачи результатов измерений, а также для обеспечения управления процессом передачи данных по цифровому каналу связи. Метрологически значимая часть ПО является неизменной и не считываемой, доступ к ПО у пользователя отсутствует.
Внешнее ПО (технологическое ПО), не являющееся метрологически значимым, устанавливается на персональный компьютер и предназначено для вывода результатов измерений, идентификации серийного номера, установки встроенных фильтров и контроля состояния вибропреобразователей.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой вибропреобразователей и процессом измерений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Встроенное ПО | |
| Идентификационное наименование ПО | TOROS_VP_103_V_2_0.bin |
| Номер версии (идентификационный номер) ПО | не ниже 2.1 |
| Цифровой идентификатор ПО | отсутствует |
| Внешнее ПО | |
| Идентификационное наименование ПО | Тестирование датчика системы ТОРОС-22 |
| Номер версии (идентификационный номер) ПО | не ниже 1.2 |
| Цифровой идентификатор ПО | отсутствует |
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение |
| Число измерительных осей | 3 |
| Диапазон измерений на базовой частоте 160 Гц: - СКЗ виброускорения, м/с2 - СКЗ виброскорости, мм/с - СКЗ виброперемещения, мкм | от 0,2 до 20 от 0,2 до 20 от 0,2 до 20 |
| Пределы допускаемой основной относительной погрешности измерений на базовой частоте 160 Гц, %: - СКЗ виброускорения - СКЗ виброскорости - СКЗ виброперемещения | ±5 ±5 ±5 |
| Фильтры, Гц | от 2 до 1000 от 10 до 1000 |
| Диапазон рабочих частот с неравномерностью частотной характеристики ±10 %, для всех фильтров, Гц | от 10 до 1000 |
| Диапазон рабочих частот с неравномерностью частотной характеристики ±3дБ, для фильтров от 2 до 1000 Гц, Гц | от 2 до 10 |
| Пределы допускаемой дополнительной относительной погрешности измерений параметров вибрации, вызванной изменением температуры окружающей среды от нормальных условий, % | ±15 |
Таблица 3 - Основные технические характеристики
| Наименование параметра | Значение |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 |
| Условия эксплуатации: - диапазон рабочих температур, °С | от -40 до +85 |
| Габаритные размеры, мм, не более: - диаметр хвысота | 040x86 |
| Масса, кг, не более: | 0,32 |
| Напряжение питания от автономного источника питания, В | 3,6 |
наносится на титульные листы руководства по эксплуатации и паспорт типографским способом или методом печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Вибропреобразователь (с предустановленным модулем беспроводной передачи данных) | ТОРОС ВП103 | 1 шт. |
| Паспорт | МБРВ.411711.001 ПС | 1 экз. |
| Руководство по эксплуатации | МБРВ.411711.001 РЭ | 1 экз. |
| Технические условия | МБРВ.411711.001 ТУ | 1 экз. |
| Технологическое ПО | 1 шт. | |
| Автономный источник питания | ER18505 3,6 В | 1 шт. |
| Дополнительные принадлежности* | _ | 1 компл. |
| Модуль передачи данных по шине USB | _ | 1 шт.** |
| * состав в зависимости от заказа * * количество может быть равно 1 (одной) штуки на всю партию вибропреобразователей, поставляемых одному заказчику (в один адрес) вне зависимости от количества вибропреобразователей. | ||
приведены в руководстве по эксплуатации МБРВ.411711.001 РЭ «Вибропреобразователь ТОРОС ВП103» раздел 3 «Подготовка вибропреобразователя к работе» и паспорте МБРВ.411711.001 ПС «Вибропреобразователь ТОРОС ВП103» раздел 6 «Порядок работы с изделием».
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
МБРВ.411711.001 ТУ «Вибропреобразователь ТОРОС ВП103. Технические условия».
